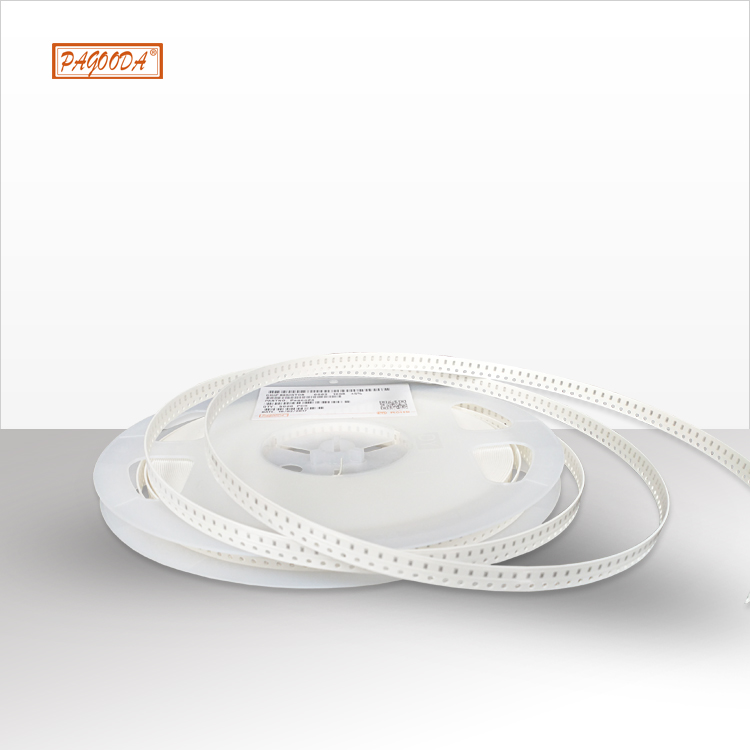

貼片高頻電感0603 33NH 5%

直流電阻：0.05歐姆～1.8歐姆
額定電流：150～500mA
感量范圍：0.047uH～270uH
額定頻率：50～100M(Hz)

立即咨詢

聯系熱線 400-003-5559

產品詳情聯系我們

平尚科技全系列高頻貼片電感

產品介紹:

高頻貼片電感：尺寸毫米(公寸):0603、1005、1608、2012。

電感范圍:1.0～680nH。

高頻貼片電感的精度、直流電阻、額定電流、感量范圍、額定頻率等主要參數范圍

ROSH符合ROSH無鉛化標準

誤差精度(%):共五種精度代號S:±0.3nH；D:±0.5nH；J:±5%；K:±10%；M:±20%。

直流電阻：0.05歐姆～1.8歐姆

額定電流：150～500mA

感量范圍：0.047uH～270uH

額定頻率：50～100M(Hz)

高頻電感感量值的讀法和含義:

47N : 0.047uH
R10 : 0.10uH
1RO : 1uH=1000nH
101 : 100uH

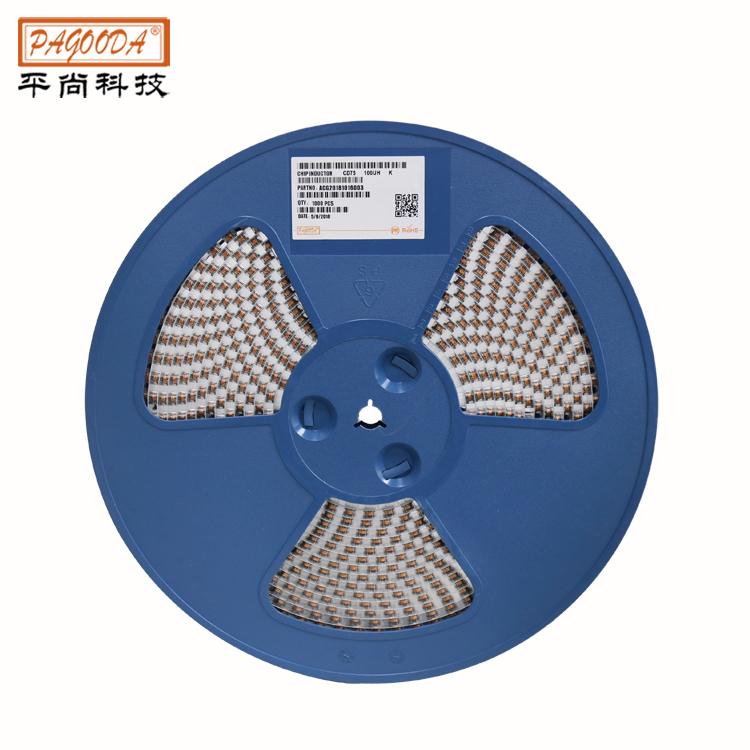

包裝方式:T:卷帶盤裝；B:散裝。不寫此項默認為卷帶包裝。

高頻貼片電感特性：高自諧振頻率，疊層獨石結構,比直插式高頻電感具有更高的可靠性，優良的焊接性和耐焊性，適合于回流焊和波峰焊。

高頻貼片電感，積層式晶片電感系列是由瓷料和低阻抗的銀導體組成，提供優越之的品質系數及共振頻率。

高頻電感和功率電感和繞線電感的區別貼片高頻電感和功率貼片電感在電路中的用途不同:功率電感用在電源上，高頻電感用在電源濾波上。

電感量和封裝尺寸:功率電感一般采用繞線方式,因為其過電流能力要求較高,封裝尺寸相對高頻電感較大一些。功率電感都是繞線電感并且帶磁芯及屏蔽它的封裝通常是從2D12～8D43等感量從2.2至100UH,電流是A級，而普通的繞線電感封裝從1008～1812,電感值從幾十nH至1mH都有,電流相對要小些，-般是毫安數量級,用于小信號濾波低頻振蕩等。片式磁珠電感是黑色的，封裝從0402～0805居多UH級,一般用于要求不高的電感場合，電流也是毫安級。

片式高頻電感通常都是白色的.一定會在100nH以下通常在1NH至幾十NH之間。高頻電感與功率電感、繞線電感都有一個規律感量越大額定電流越小。
