常規貼片功率電阻介紹：
電阻封裝形式：SMD(貼片封裝)
封裝尺寸：0603、0805和1206、1210、2010、251。封裝與尺寸的對應關系可在線索要規格書。
電阻額定功率：1/8W~2W。功率貼片電阻的額定功率相較通用性貼片電阻有較大提高。
0603封裝功率電阻的功率從1/10W提高到1/8W,2512封裝電阻從1W提高到2W。滿足對電阻功率有較高要求的電路環境。

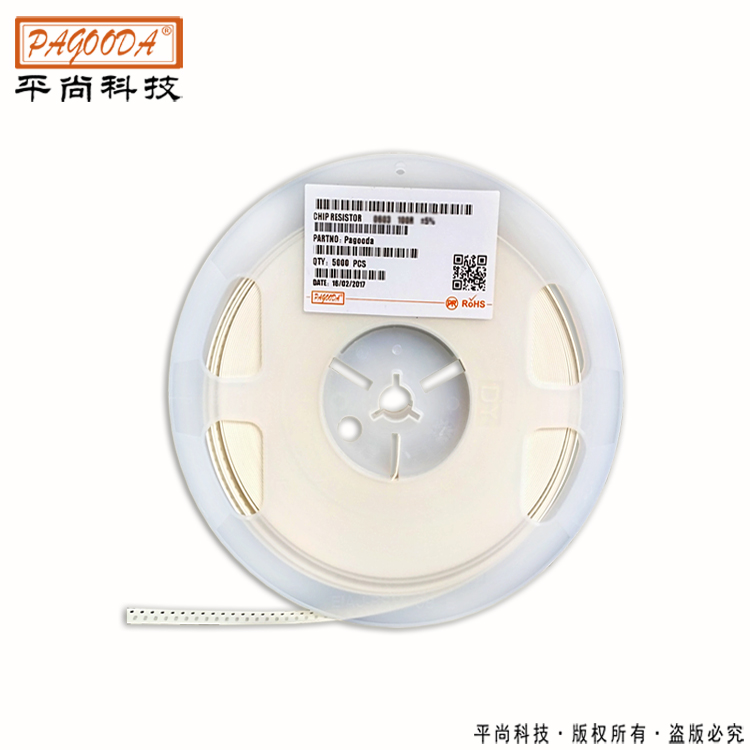

電阻小包裝數量：2010和2512這兩個封裝為 4k/盤，其余較小封裝尺寸的貼片功率電阻均為5k/盤
電阻精度：F=1%；G=±2%；H±3%；J=±5%；K=±10%；
ROSH：符合歐盟Rosh標準
電阻阻值范圍：0603和0805封裝的阻值范圍是0.022R~22MR之間。1206、1210、2010三個封裝的阻值范圍在0.1R~22MR之間。
功率貼片電阻的溫度系數：不同阻值的功率貼片電感其溫度系數也存在明顯差異。
溫度系數與阻值范圍的對應關系如下：
10歐姆≤R≤1M歐姆；±100ppm/℃；
0.301歐姆≤R≤1歐姆：±200ppm/℃；
0.051Ω≤R≤0.1Ω：±400ppm/℃；
0.01Ω≤R≤0.05Ω\\\\\\\\10MΩ＜R≤22MΩ：±500ppm/℃；
1Ω≤R＜10Ω，1MΩ＜R≤10MΩ：250ppm/℃；
0.101Ω≤R≤0.3Ω：±300ppm/℃；
貼片功率電阻特點
較高額定功率可達2W
zui低溫漂±100ppm/℃
適應再流焊與波峰焊
機械強度高、高頻特性優越。
電性能穩定，可靠性高。
裝配成本低，并與自動裝貼設備匹配。
適用于做電流探測用電阻器
