電阻器上阻值的標示方法有兩種：直標法和色環法。

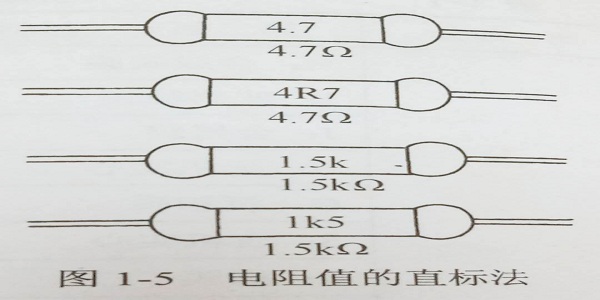

直標法就是將阻值直接用文字印刷在電阻器上。例如，在4.7Ω的電阻器上印有4.7或4R7字樣，在1.5kΩ的電阻器上印有1.5k或1k5字樣，如圖1-5所示。
電阻值的色環表示法
色環表示法就是在電阻器上印刷若干道不同顏色的色環來表示阻值和誤差，阻值的單位為Ω。

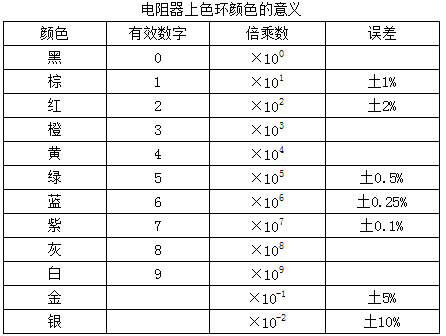

色環一般采用黑、棕、紅、橙、黃、綠、藍、紫、灰、金、銀12種顏色，它們的意義見表1-2。
電阻器上的色環有4道色環和5道色環兩種。

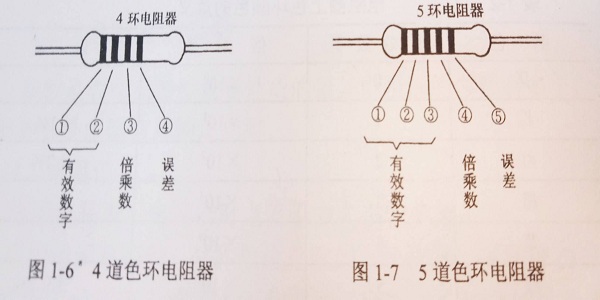

對于4道色環的電阻器，第1、2道色環表示2位有效數字，第3道色環表示倍乘數，第4道色環表示誤差，如圖1-6所示。例如，某電阻器的4道色環依次為“橙、藍、黃、銀”，則其阻值為36×104=360kΩ，誤差為±10%。
對于5道色環的電阻器，第1、2、3道色環表示3位有效數字，第4道色環表示倍乘數，第5道色環表示誤差，如圖1-7所示。例如，某電阻器的5道色環依次為“綠、棕、黑、紅、金”，則其阻值為510×10=51kΩ，誤差為±5%。
