二極管、三極管、MOS管科普解析

在設備電路中，二極管、三極管、MOS管堪稱“半導體三劍客”，它們分工協作，分別承擔著“單向通行”“信號放大”“精準控流”的關鍵使命。本篇文章將結合平尚科技產品介紹這三種元件它們的功能差異與應用價值。

一、二極管：電路里的“單向通行收費站”

二極管是半導體家族中最基礎的“單向?qū)щ姟?/span>元件，外形多為圓柱形直插或薄片式貼片封裝，核心結構是PN結，擁有陽極和陰極兩個引腳，如同公路上的“單向收費站”，只允許電流從陽極流向陰極，反向則堅決“禁止通行”。

這種特性讓二極管成為電路的“秩序維護者”，核心功能集中在整流、穩壓、防反接三大場景：

l 在手機充電器中，二極管能將交流電轉化為直流電

l 在汽車電路中，穩壓二極管可穩定電路電壓，避免電壓波動損壞設備

l 而在充電寶接口處，防反接二極管能防止因正負極接反導致的燒毀故障。

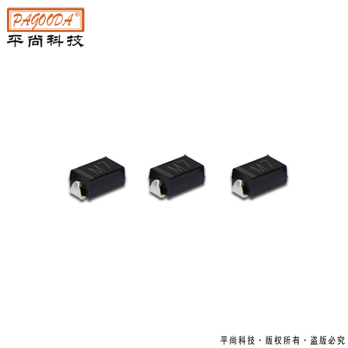

不同場景對二極管的參數要求不同，比如手機充電器需要低正向壓降的整流型號，汽車電路則要耐極端溫度的穩壓型號。平尚的SOD-123貼片穩壓二極管，就是消費電子中常用的一款，能適配多數低壓穩壓場景。

二、三極管：電路里的“信號放大器與智能開關”

三極管比二極管多一個控制引腳，分為發射極（E）、基極（B）、集電極（C）三極，封裝有貼片SOT-23（常規信號場景）和TO-220（大功率場景）等型號，平尚最具代表性的是NPN型三極管，憑借“基極小電流控制集電極大電流”的特性，兼具信號放大和電子開關雙重功能。

作為“放大器”時，它能將麥克風采集的微弱聲音信號、傳感器檢測的微小電流信號放大數十倍甚至上百倍，是音響功放、工業傳感器電路的核心；作為“智能開關”時，基極只需一個微小電信號，就能控制集電極與發射極之間的大電流通斷，響應速度達納秒級，適配LED燈調光、電機啟停等場景。

三極管的選型要根據功能選參數：做信號放大時看電流放大倍數（β值），小信號選50-100的β值即可，大功率驅動則要選100-300的；做開關時更看重響應速度。平尚的SOT-23封裝NPN三極管，就是常規信號場景的常用款，兼顧放大和開關需求。

三、MOS管：電路里的“高效控流大師”

MOS管（金屬-氧化物-半導體場效應晶體管）是三者中“控流精度最高”的元件，采用柵極（G）、源極（S）、漏極（D）三極結構，核心優勢是通過柵極電場控制電流，無需消耗基極電流，兼具低功耗、高輸入阻抗的特性。

MOS管的“控流天賦”使其成為電源管理的核心：在手機、筆記本電腦的電源電路中，MOS管能精準調節輸出電流，實現高效充電；在新能源汽車的電池管理系統中，它可快速切斷過流電路，保障電池安全；在智能家電中，低功耗的特性能延長設備續航，適配物聯網設備的長待機需求。

MOS管的核心優勢是低功耗和精準控流，所以電源管理場景是它的“主戰場”。比如手機充電需要高效控流，就會用到導通電阻小的型號；工業高壓設備則要選耐高壓的款式。平尚的SOIC-8封裝高壓MOS管，就常被用在工業變頻器等高壓場景中。

四、三者如何分工？

二極管、三極管、MOS管雖然都是半導體元件，但分工明確，不會互相替代，簡單說就是“各管一攤事”：

二極管只負責電流單向通行，主要解決“電流方向”和“電壓穩定”的問題。比如手機充電器里必須有它，把插座的交流電轉成直流電；充電寶接口也得靠它防反接，避免插反燒毀。

 三極管負責信號處理和開關，擅長放大微弱信號，還能做快速開關。比如麥克風采集的聲音信號特別弱，就得靠三極管放大才能驅動音響發聲；LED燈調光時，它又能快速通斷控制亮度。

MOS管是“高效管家”，主打精準控制電流，而且自身功耗低。手機、筆記本充電時，要精準調節充電電流避免過載，就得靠它；新能源汽車的電池管理系統，需要快速切斷過流保護電池，也是它的功勞。

簡單總結：遇到“電流方向、穩壓”問題找二極管；需要“放大信號、做快速開關”找三極管；要“精準控流、低功耗電源管理”就找MOS管，三者分工清晰，搭配起來能讓電路既穩定又高效。

五、選型小技巧

l二極管別只看外形：核心看反向電壓，比如220V家用電路里的二極管，必須選400V以上反向電壓的，不然會被擊穿；

l三極管別盲目追高β值：小信號放大用β=50-100足夠，β值太高反而容易讓信號失真；

lMOS管別忽略導通電阻：做電源管理時，導通電阻越小越省電，能減少電能浪費。

從二極管的“單向守護”，到三極管的“信號放大”，再到MOS管的“高效控流”，這三者在電路中各司其職，共同構筑起電子設備穩定運行的基石。無論是日常使用的手機家電，還是工業領域的精密設備，它們都是不可或缺的核心力量。

若想了解具體的場景選型細節，或獲取常用型號的規格書，可咨詢平尚科技，根據實際需求為您匹配最合適的元件。
