Q1：什么是貼片磁珠？和貼片電阻長得像，功能一樣嗎？

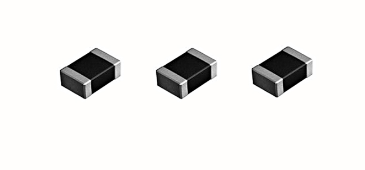

A：貼片磁珠是一種以鐵氧體等磁性材料為核心的被動電子元件，外觀多為黑色長方體，封裝和貼片電阻一致，常被誤認。但功能完全不同：電阻核心作用是“限流分壓”，而貼片磁珠是電路的“噪聲清潔工”，專門抑制高頻電磁噪聲，對低頻和直流信號阻礙極小，實現“降噪不擋有用信號”的效果。
Q2：貼片磁珠是怎樣給電路“降噪”？原理是否復雜？
A：原理很通俗，核心靠磁性材料的“頻率選擇性”：鐵氧體等磁性材料對高頻噪聲信號有強烈的衰減作用，當電路中混入高頻干擾時，磁珠會將噪聲能量轉化為微弱熱能消耗掉；而手機、傳感器等設備的有用信號多為低頻或直流，能輕松穿過磁珠，相當于給電路加了“高頻噪聲過濾網”。
Q3：選貼片磁珠時，重點看哪些參數？
A：重點看三個核心參數：
1. 封裝規格：和貼片電阻通用，四位數字表示（如1206=3.2×1.6mm），需匹配PCB板焊盤尺寸，體積越大通常額定電流越高
2. 阻抗值：關鍵性能指標，標注為“XXΩ@ XXMHz”（如80Ω@100MHz），指在100MHz頻率下阻抗為80Ω，阻抗越高對該頻率噪聲的抑制力越強
3. 額定電流：允許長期穩定通過的最大電流（如500mA、1A），超過會導致磁珠發熱、磁性失效，需比電路實際工作電流高20%以上。
Q4：所有電子設備都需要貼片磁珠嗎？哪些場景適配？
A：只有“高頻噪聲干擾風險”的場景需要，核心適配場景有3類：
消費電子：手機充電口、電腦USB接口用它過濾電網噪聲，藍牙耳機電路用它抑制信號干擾，保證音質清晰
工業設備：工業傳感器、變頻器的信號線路中，用它減少設備間電磁干擾，確保數據采集精準
汽車電子：車載導航、雷達電路中，高可靠性磁珠能抵御汽車電路復雜噪聲，適配-40℃~125℃極端環境。
Q5：阻抗值越高，貼片磁珠的降噪效果就越好？
A：并不是。阻抗值需和“目標噪聲頻率”匹配。比如要抑制10MHz的噪聲，選標注“50Ω @ 10MHz”的型號即可；若盲目選1000Ω @ 1GHz的高阻抗磁珠，不僅對10MHz噪聲無效，還可能阻礙有用信號傳輸，造成電路性能下降。
Q6：貼片磁珠能替代電阻、電感嗎？
A：絕對不能。三者功能完全獨立：電阻負責“限流分壓”，比如調節臺燈亮度；電感負責“儲能濾波”，比如電源電路穩定電壓；貼片磁珠僅針對“高頻噪聲抑制”，三者各司其職，無法互相替代。
Q7：使用貼片磁珠時，有哪些容易踩的坑？
A：三個常見誤區要避開：
1. 額定電流過載：比如電路工作電流1A，選500mA額定電流的磁珠，會導致發熱燒毀
2. 封裝選錯：0402小封裝焊在1206大焊盤上，易虛焊脫落
3. 盲目追求高精度：普通消費電子選常規精度即可，精密儀器才需針對性匹配阻抗公差。
Q8：平尚科技貼片磁珠的優勢
A：平尚貼片磁珠覆蓋0402~1206全封裝，阻抗范圍10Ω~1000Ω，額定電流500mA~3A，適配消費級、工業級場景；工業級型號通過雙85測試（85℃/85%濕度），耐溫范圍-55℃~125℃，噪聲抑制效率比行業平均高15%；常規型號現貨覆蓋率超95%，支持免費樣品測試，可咨詢客服了解適配方案。
