電阻作為電路中“調控電流的基石”，根據制造工藝的核心差異，可分為厚膜電阻與薄膜電阻兩大主流類型。這兩種電阻雖外觀常以貼片形式呈現，但在精度、穩定性、功耗等關鍵性能上各有側重，適配場景也截然不同。本文主要介紹兩種電阻的核心區別，幫助消費者精準選型。

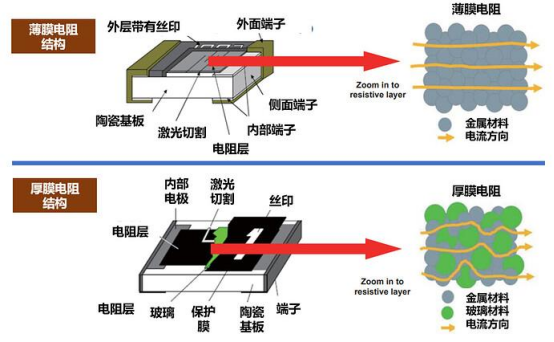

厚膜電阻與薄膜電阻的根本區別，在于電阻體“膜層”的制造工藝——膜層的厚度、材質及成型方式，直接決定了二者的性能邊界。

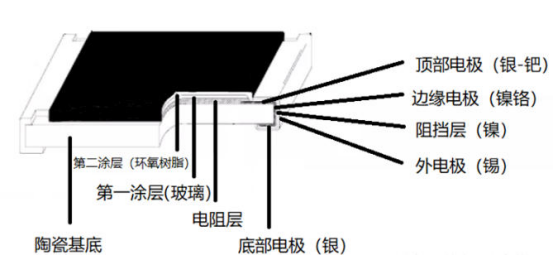

厚膜電阻的核心工藝是“絲網印刷”：將含有金屬陶瓷的導電漿料，通過絲網印刷在陶瓷基底表面，再經高溫（850℃左右）燒結固化形成電阻膜層。其膜層厚度通常在10-100微米，相當于一根頭發絲的1/5到1倍。
平尚科技的厚膜電阻系列是消費電子領域的“常客”，采用高純度導電漿料與氧化鋁陶瓷基底，通過精密印刷控制膜層均勻度。這類電阻的核心優勢是工藝成熟、成本可控，能批量滿足常規電路的限流、分壓需求。

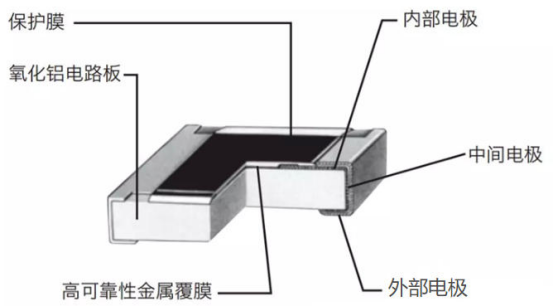

薄膜電阻則采用“真空濺射”工藝：在高真空環境下，將金屬靶材通過離子濺射的方式，沉積在陶瓷基底表面形成電阻膜層。其膜層厚度僅0.01-1微米，不足厚膜電阻的1/10，甚至比細菌直徑還小。
平尚科技為精密儀器客戶定制的薄膜電阻，通過控制濺射功率與時間，將膜層厚度公差控制在±5%以內。這種工藝能讓電阻的阻值精度和溫度穩定性大幅提升，但相對復雜的工藝也使其成本高于厚膜電阻。
工藝上的差異導致了兩者性能上的區別，因此總結出兩種電阻在核心性能上的關鍵差異，是選型的核心依據：

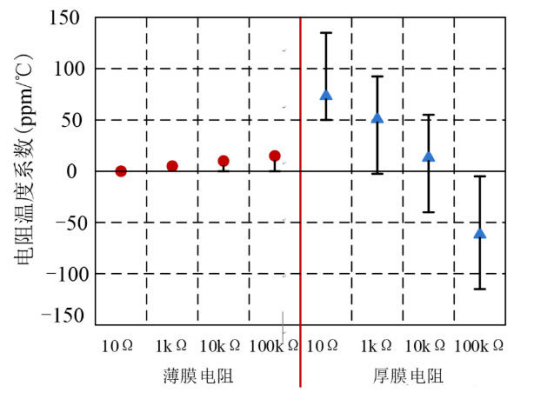

厚膜電阻的阻值精度通常在±1%~±10%，溫度系數（溫漂）多為±100ppm/℃~±200ppm/℃（即溫度每變化1℃，阻值變化百萬分之一百到兩百），適合對精度要求不高的常規場景，如家用電器的電源分壓電路。平尚科技常規厚膜電阻精度默認±5%，可滿足80%以上的消費電子需求。
薄膜電阻憑借均勻的膜層結構，精度可達±0.01%~±1%，溫漂低至±5ppm/℃~±25ppm/℃，是精密場景的必選。例如平尚為醫療心電監護儀提供的薄膜電阻，精度達±0.1%，溫漂±10ppm/℃，確保生命體征數據采集的準確性。
厚膜電阻的厚膜層能承受更大電流，常規貼片封裝的額定功率可達1W，工業級厚膜電阻通過優化散熱結構，1206封裝功率可提升至1.5W，適配工業電機控制、電源電路等大功率場景。
薄膜電阻因膜層薄，功率承載能力較弱，常規貼片封裝功率多在0.125W~0.5W，更適合小功率精密場景，如手機傳感器信號調理電路、萬用表校準電路等。
高頻電路中，電阻的寄生參數（如分布電容、電感）會影響信號傳輸。薄膜電阻的膜層薄且均勻，寄生參數遠低于厚膜電阻，在1GHz以上的高頻場景（如通信基站、雷達電路）中表現更穩定。高頻薄膜電阻已適配部分5G通信設備的信號鏈路。
厚膜電阻的厚膜層寄生參數相對較大，在高頻場景中易出現信號衰減，更適合100MHz以下的中低頻電路。
如需獲取平尚科技厚膜/薄膜電阻的詳細規格書，或根據具體場景獲取選型建議，可撥打24小時服務熱線400-003-5559，將為您提供一對一適配方案并支持免費樣品測試。
