電阻型號參數拆解

采購電阻時，面對電阻的型號標注，不少新手會感到困惑——型號標注藏著電阻的所有核心信息，看錯一個參數就可能導致電路故障。其實電阻型號的標注有明確規律，掌握后就能快速“解碼”。文章會以電阻最常見的型號為例，拆解每個參數的含義，再梳理通用識別方法，搭配實際產品案例讓消費者一看就懂。

一、型號拆解

電阻型號的核心參數通常按“體積+阻值+功率+誤差”的順序標注，部分特殊電阻會增加溫度系數、材質等信息。我們以最常見的貼片電阻型號“1206 10KΩ 1/4W ±1%”為例：

1.封裝尺寸(體積)

“1206”是貼片電阻最常用的封裝標注方式，采用英制單位，前兩位數字代表電阻長度，后兩位代表寬度，單位均為英寸（1英寸=25.4mm）。換算后，1206封裝的電阻尺寸為12×6×3.5mm（長×寬×高）。

封裝直接決定電阻能否適配PCB板尺寸，是選型的首要前提。常見的貼片電阻封裝還有0402、0603、0805等，數字越大，封裝體積越大，可承受的功率也越高。

如平尚科技的常規貼片電阻系列中，0402封裝最大功率僅1/16W，而1206封裝最大功率可達1W，適配不同功率需求場景。

小技巧：直插電阻的封裝標注方式不同，通常以“功率”直接區分，如“1/4W直插電阻”，體積隨功率增大而變大。

2. 10KΩ：標稱阻值

“10KΩ”是指電阻的阻值，即電阻的標準阻值，是電路分壓、限流的核心參數。阻值單位通常為歐（Ω）、千歐（KΩ，1KΩ=1000Ω）、兆歐（MΩ，1MΩ=1000KΩ），標注時會省略“Ω”，僅保留數值和單位符號。

除了“10KΩ”這種直接標注法，電阻還常用“色環標注法”和“數字標注法”：

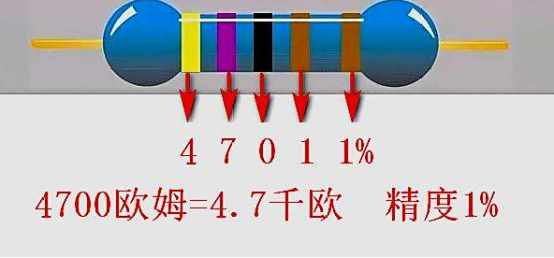

色環標注法：直插電阻最常用，通過4-5條彩色環代表阻值和精度。比如“棕黑紅金”四色環，棕（1）、黑（0）、紅（×100）、金（±5%），即10×100=1000Ω=1KΩ，精度±5%。

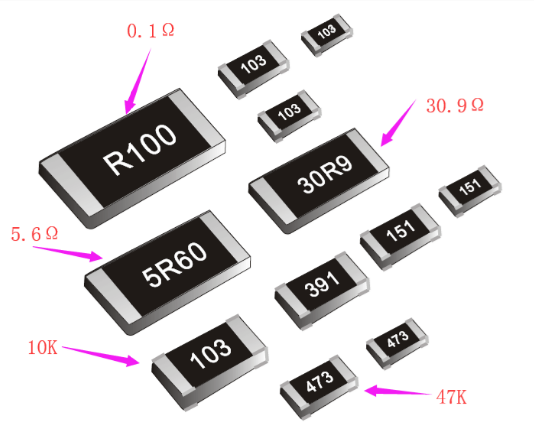

數字標注法：貼片電阻常用，前兩位為有效數字，第三位為倍率（×10?），單位為歐。比如“103”即10×103=10000Ω=10KΩ，與“10KΩ”含義一致。平尚科技的貼片電阻產品同時標注數字代碼和阻值，方便新手識別。

3. 1/4W：額定功率

“1/4W”是電阻的額定功率，指電阻在常溫下長期穩定工作時能承受的最大功耗，超過這個功率會導致電阻發熱、燒毀，甚至引發電路火災。功率單位為瓦（W），常見規格有1/16W、1/8W、1/4W、1/2W、1W等。

功率與封裝尺寸直接相關：相同材質下，封裝越大，散熱面積越大，額定功率越高。比如0402封裝電阻最大功率通常為1/16W，0603為1/8W，0805為1/4W，1206為1/2W（部分高功率型號可達1W）。

平尚科技的工業級高功率電阻，通過優化材質和散熱結構，在1206封裝下實現1.5W功率，適配工業設備的大電流場景。

選型需注意“功率余量原則”：電路實際功耗應≤額定功率的70%。比如實際功耗0.15W的電路，選1/4W（0.25W）電阻即可，若選1/8W（0.125W）則會過載。

4. ±1%：精度等級(誤差）

“±1%”是電阻的精度等級，指實際阻值與標稱阻值允許的誤差范圍。比如10KΩ±1%的電阻，實際阻值在9.9KΩ-10.1KΩ之間都屬于合格產品。

常見的精度等級有±0.01%（超高精密）、±0.1%（精密）、±1%（高精度）、±5%（常規）、±10%（經濟型），精度越高，生產工藝越復雜，成本也越高。

普通消費電子（如收音機、臺燈）選±5%精度即可，精密儀器（如萬用表、醫療設備）則需±1%及以上精度。平尚科技的精密電阻系列精度可達±0.1%，適配高端電子設備需求。

二、通用型號識別技巧

掌握核心參數后，無論遇到哪種電阻型號，都可按“看封裝→讀阻值→核功率精度”三步法快速識別：

第一步：看封裝：貼片電阻看“四位數字”（如1206），直插電阻看“功率標注”（如1/4W），確定尺寸是否適配PCB板。

第二步：讀阻值：貼片電阻看“數字代碼”（如103=10KΩ），直插電阻看“色環”（如棕黑紅金=1KΩ），確認阻值是否匹配電路設計。

第三步：核功率精度：找到型號中的功率（如1/4W）和精度（如±1%）標注，結合實際功耗和精度需求判斷是否適配。

三、特殊電阻型號：額外參數要注意

除了基礎參數，特殊電阻的型號會增加材質、溫度系數等信息，比如：

熱敏電阻：型號標注“NTC 10KΩ ±1% B值3950”，其中“NTC”代表負溫度系數材質，“B值3950”是溫度系數參數。

精密電阻：型號標注“1206 10KΩ 1/4W ±0.1% TC±25ppm/℃”，其中“TC±25ppm/℃”是溫度系數，代表溫度每變化1℃，阻值變化±25ppm（百萬分之一）。

電阻型號的標注看似復雜，實則是“封裝、阻值、功率、精度”四大核心參數的有序組合。記住“1206看尺寸、10KΩ看阻值、1/4W看功率、±1%看精度”的口訣，再結合三步識別法，就能輕松讀懂各類電阻型號，避免選型踩坑。如遇到特殊型號，也可咨詢平尚科技獲取參數解析，確保選型精準。
