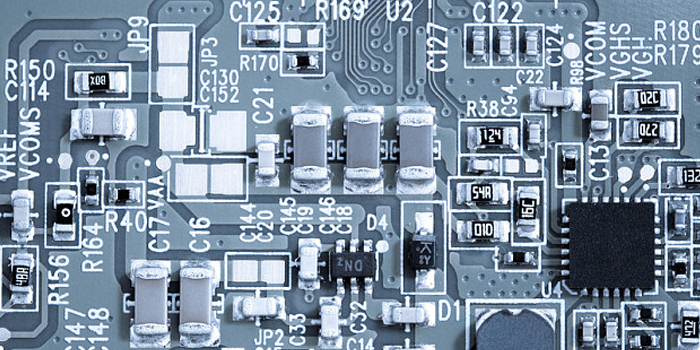

貼片電容是最常用的貼片電子元器件之一，幾乎所有的電路中都會用到它，然而看似簡單的貼片電容實際上有很多要注意的地方，工程師在使用貼片電容時一定要非常了解貼片電容的不同材質和這些材質對應的性能。
貼片電容的材質有很多種,每種材質都有自身的獨特性能特點不了解這些，所選用的貼片電容就很有可能滿足不了電路要求舉例來說,貼片電容常見的有C0G也稱NPO材質，X7R材質，Y5V材質。
C0G的工作溫度范圍和溫度系數最好,在55℃至+125℃的工作溫度范圍內時溫度系數為0±30ppm/℃.X7R次之，在55℃至+125℃的工作溫度范圍內時容量變化為±15%.Y5V的工作溫度僅為-30℃至+85℃，在這個工作溫度范圍內時其容量變化可達22%至+82%。
當然,貼片電容C0G、X7R、Y5V的成本也是依次減低的，在選型時，如果對工作溫度和溫度系數要求很低可以考慮用Y5V的，但是一般情況下要用X7R的，要求更高時必須選擇COG的，一般情況下，貼片電容廠家都設計成使X7R、Y5V材質的電容在常溫附近的容量最大，但是隨著溫度上升或下降其容量都會下降。
