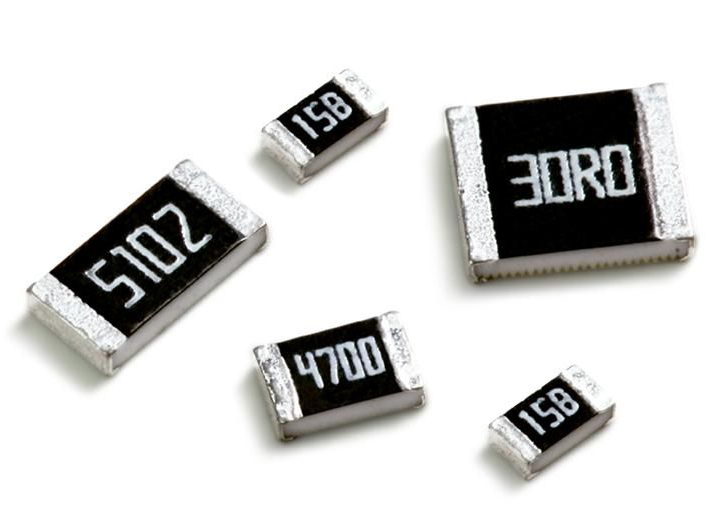

PAGOODA可以提供全系列的貼片電阻，其中包括了精密貼片電阻、低阻值貼片電阻以及大功率貼片電阻等高品質貼片電阻，以保障產品成品的性能和可靠性。產品均已通過歐盟最新ROHS認證，以高效率、高品質、高服務使客戶得到更大的效益。
貼片電阻系列:
0201、 0402、 0603、2010、 2512、 1225、0805、 1206、 1210、 1812、3720、 7520
貼片電阻的阻值：0. 5mΩ～100MΩ
貼片電阻的功率：1/32W～3W
封裝與功率關系：
0201是1/20W、
0402是1/16W、
0603是1/10W、
0805是1/8W、
1206是1/4W
貼片電阻的偏差：±0.1%、±0.5%、±1%、±5%
封裝與尺寸關系：
0402=1.0mmx0.5mm
0603=1.6mmx0.8mm
0805=2.0mmx1.2mm
1206=3.2mmx1.6mm
1210=3.2mmx2.5mm
1812=4.5mmx3.2mm
2225=5.6mmx6.5mm
大功率貼片電阻的功率是指通過電流時由于焦耳熱電阻產生的功率。可根據焦耳定律算出:P=l2 R。
額定功率:是指在某個溫度下最大允許使用的功率,通常指環境溫度為70℃時的額定功率。
額定電壓:可以根據以下公式求出額定電壓。
額定電壓(V)=V 額定功率(W)x 標稱阻值(Ω)
最高工作電壓:允許加載在貼片電阻兩端的最高電壓。
大功率貼片電阻使用注意事項:設計和使用貼片電阻時，最大功率不能超過其額定功率，否則會降低其可靠性。
一般按額定功率的70%降額設計使用。也不能超過其最大工作電壓,否則有擊穿的危險。一般按最高工作電壓的75%降額設計使用。
PAGOODA是一家以疊層陶瓷技術引領世界的綜合貼片電子元件供應商，可以高效提供并滿足市場各種產品的應用，包括汽車電子、醫療器械、新能源產品、網絡設備、機器人、無人機、休閑設備以及自動化設備等電子產品。
