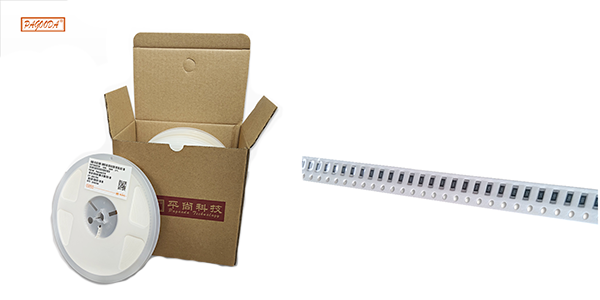

貼片電阻的種類繁多，到底選擇哪幾種阻值裝進自己的倉庫利用率才高呢?下面就要挖下電阻的奧秘。
選擇電阻的阻值，有兩個原則：一，夠便宜，當然能降低成本到較低是必須的;二，夠實用，備料的電阻能在多個功能電路中用到，不要“專用”電阻。
分析下平時常用的功能電路：數字邏輯上拉或下拉，強上拉就用1K，平時用4.7K，低電流點就用10K;數字邏輯阻抗匹配，一般50歐姆走線，串電阻也串個49.9(E-96系列)歐姆吧，當然33歐姆也常常用;光耦驅動，要求不高，輸入端限流300、470、680、1K，輸出上拉1K、4.7K總夠用了;分壓電路，屬于比例問題，能用較少的電阻組合出更多的倍數就好，放大器的應用跟分壓的應用相似;
根據原則和功能選擇阻值了：
夠便宜的原則：必須是有5%的精度可以選擇，這樣就可以想要便宜就買5%的，要求高就換成1%的，注意哦，5%的電阻比1%的電阻便宜20~30%左右還是比較靠譜的。
夠實用的原則，備料的阻值一般就是每個數量級十來種，比如1K至10K里面就十來種阻值。
Uo / Ui = -Rf / Ri，Rs = Rf // Ri。Rf與Ri調整放大倍數，Rs的值選擇合適才能抵消失調電流帶來的誤差。
計算下常用的阻值：
倍數——Rf——Ri——Rs
1倍：20K 20K 10K
2倍：10K 20K 6.8K
3倍：10K 30K 7.5K
4倍：30K 120K 24K
5倍：15K 75K 12K
10倍：10K 100K 9.1K
電阻分壓：
1/10：3K / (3+24=27K)
1/5 ：30K / 120K
1/4 ：10K / 30K
1/3 ：10K / 20K
1/2 ：10K / 10K
當然根據不同情況，阻值會按比例增大貨減少，以10的倍數增減就較好了。
數字電路應用，除了上面已經有的阻值，一般還用到：10 33 49.9 4.7K，增加一個4.7K和49.9歐姆的貼片排阻很有必要的。
還有幾個特殊電阻，0歐姆跨接電阻必須的，10M大阻值電阻以備不時之需。
485，CAN匹配電阻120歐姆，電流采樣電阻0.22R，1.0R，2.2R，開關電源的啟動電阻200K，都是1206封裝。
介紹就到這里啦，采購貼片電阻可在線咨詢！
