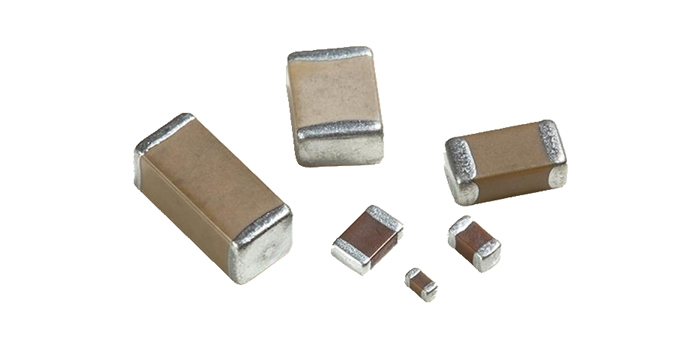

片式電容器是目前常用的耗電量較大的元件。對于平商科技公司生產的片式電容器，有NPO、X7R、z5u和Y5V等不同的規格，不同的規格有不同的用途，接下來，我們只介紹NPO、X7R、z5u和Y5V的性能和應用，以及采購中的訂貨注意事項
1、NPO是一種常用的陶瓷電容器
NPO電容器是電容和介質損耗zui穩定的電容器之一。其典型容量相對于使用壽命的變化小于±0.1％。在不同的封裝形式下，NPO電容器具有不同的電容和介質損耗隨頻率變化的特性。大尺寸封裝的頻率特性優于小尺寸封裝。
下表顯示了NPO電容器
封裝DC=50V DC=100V
0805 0.5---1000pf 0.5---820pf
1206 0.5---1200pf 0.5---1800pf
1210 560---5600pf 560---2700pf
2225 1000pf---0.033μF 1000pf---0.018μF
2、X7R電容器
X7R電容器溫度穩定的陶瓷電容器。其容量隨時間變化，在不同電壓和頻率條件下也會有所不同
X7R電容器主要用于要求較低的工業應用，當電壓變化時，其容量變化是可以接受的。其主要特點是在相同體積下，電容量可以相對較大。下表顯示了X7R電容器
封裝DC=50V DC=100V
0805 330pF--0.056μF 330pF--0.012μF
1206 1000pF--0.15μF 1000pF--0.047μF
1210 1000pF--0.22μF 1000pF--0.1μF
22250 0.01μF--1μF 0.01μF--0.56μF
3、電容器z5u
被稱為“通用”陶瓷單片電容器。首先要考慮的是使用溫度范圍。z5u電容器的主要特點是體積小、成本低。在上述三種陶瓷單片電容器中，z5u電容器在相同體積下的電容量最大。然而，其電容量受環境和工作條件的影響很大，其老化率每10年可降低5％
下表顯示了z5u電容器
封裝DC=25V DC=50V
0805 0.01μF--0.12μF 0.01μF--0.1μF
1206 0.01μF--0.33μF 0.01μF--0.27μF
1210 0.01μF--0.68μF 0.01μF--0.01μF
2225 0.01μF--1μF--0.01μF--1μF--1μF--1其他F
z5u電容器的技術規格如下：
工作溫度范圍：10℃--85℃
溫度特性：22％--56％
zui大介損：4％
4、Y5V電容器
Y5V電容器有一定的溫度限制，Y5V電容器的高介電常數使其在小型物理尺寸的μF電容器中可制造高達4.7
Y5V電容器的值范圍如下表所示
封裝DC=25V DC=50V
0805 0.01μF--0.39μF 0.01μF--0.1μF
1206 0.01μF--1μF 0.01μF--0.33μF
1210.1μF--1.5μF 0.01μF--0.47μF
2225 0.68μF--2.2μF 0.68μF--1.5μF
Y5V電容器的其他技術指標如下：
工作溫度范圍-30℃--85℃
溫度特性22％--82％
zui大介損5％
