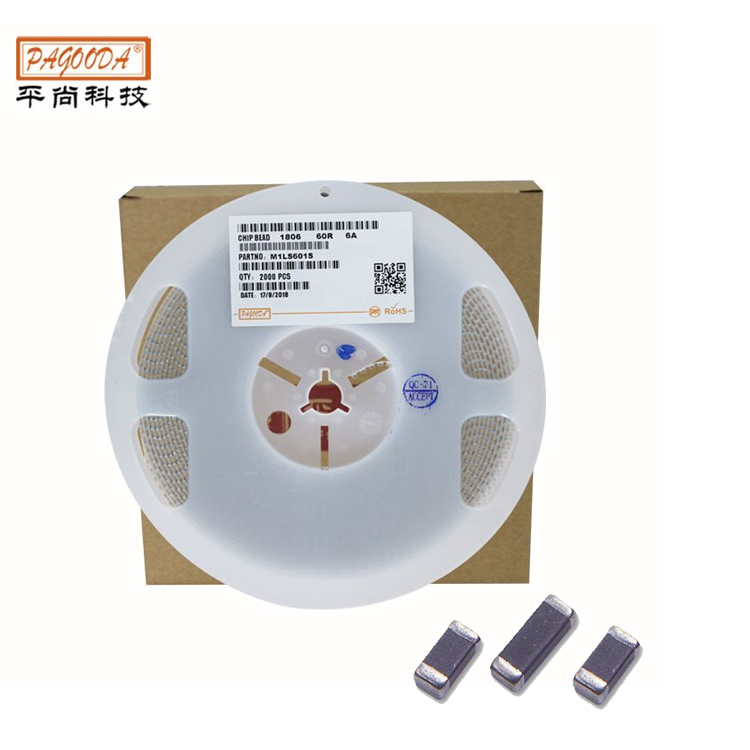

1、電源產品如何選用貼片磁珠
首先要知道開關電源的工作頻率。通常大多數開關電源工作于幾百KHz，少數的可以工作到幾MHz. 這個頻率基本上是在傳導輻射的頻率范圍。對于起始于30MHz輻射頻率來講，屬于低頻的范圍。一般來講，電源產生的輻射EMI噪聲，通常在小于100MHz-300MHz范圍。因此，選擇貼片磁珠用選用峰值頻率小于300MHz低頻型的磁珠。其次，就是要知道電源的工作電流。對于哪些放置于開關或非直流信號的磁珠，通常要講交流信號轉換有效值，以此來選擇貼片磁珠的額定電流。對于用于電源線磁珠尺寸，像我們前面講到的，在滿足排版空間設計要求情況下，要盡量選用大尺寸的貼片磁珠。
2、DCR是關鍵參數
貼片磁珠主要用于EMI噪聲抑制，可以針對電源，也可以針對信號線，其直流阻抗DCR很小，在高頻下卻有較高阻抗。用于電源線的貼片磁珠，DCR是十分關鍵的參數，特別是對于電池供電的便攜式設備，像手機，平板電腦等。應盡量選用 DCR 小的磁珠用于電源線，以提高電源效率。當然，從抑制EMI的角度來講，磁珠的峰值阻抗越高越好。但通常磁珠的阻抗與DCR成反比關系。需要根據實際的應用情況，在DCR和阻抗間做一折中選擇。貼片磁珠的阻抗曲線要盡量平坦，以zui大限度的濾除電源的高次諧波噪聲。
3、選擇貼片磁珠的幾個關鍵因素
工程師在選擇選擇貼片磁珠的時候，除了考慮需要選擇合適的封裝體積之外，還要注意其他幾個要點，一是額定電流的大小，第二就是直流阻抗DCR，第三個是阻抗，噪聲中心頻率下的磁珠阻抗。磁珠阻抗一般指100MHz下的阻抗，比如一個600R的磁珠，表示在100MHz下的阻抗為600歐。
而假設你選取了一個阻抗為50歐的磁珠，那么抑制的效果只有一半，換句話說，在該磁珠右端的輸出大概還會有150mVpp的噪聲。所以，選擇磁珠之前，你需要先對電路的噪聲情況(噪聲中心頻率、幅度大小、抑制后的大小)和直流情況有一個初步的估計。然后選擇合適的參數。
電源線產品選用貼片磁珠分享就到這里啦,更多產品詳情歡迎咨詢平尚科技，我司以產品品質，服務于效率為基準，咨詢熱線：136 2267 3179
