壓敏電阻選型指南

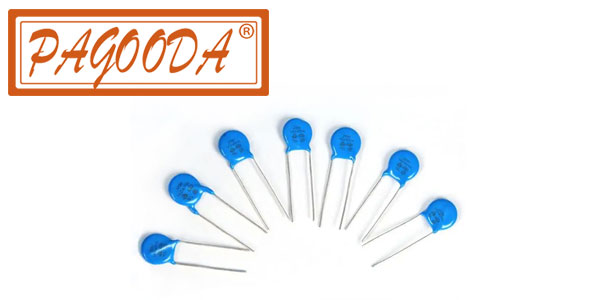

壓敏電阻是一種非線性伏安特性的限壓型保護器件。具有對稱的伏安特性曲線，在實際應用中，壓敏電阻一般并聯在電路中，當電路正常運行時，處于高阻狀態，不影響電路的工作，當電路出現異常電壓并達到MOV導通電壓時，MOV迅速由高阻狀態變為低阻狀態，釋放異常電壓導致的瞬時過電流，同時把異常瞬態過壓鉗制在一個安全水平范圍之內，從而保護后級電路免遭異常電壓的破壞。
一、壓敏電阻種類繁多，型號多樣，那么該如何選擇呢？在選型之前有必要了解一下它的主要參數。
1、壓敏電壓V1ma：壓敏電阻通過1mA電流時，壓敏電阻兩端的電壓；
2、漏電流Ir：壓敏電阻的漏電流一般是在 83%的壓敏電壓下測得流過壓敏電阻的電流；
3、Vdc：規定溫度下可連續施加在壓敏電阻兩端的直流電壓。
4、Ip：某一波形沖擊電流的峰值；
5、Vc：鉗位電壓；
6、Itm：單次施加規定波形脈沖的額定zui大值，是一種破壞性測試；
二、壓敏電阻優點
1.多種浪涌吸收能力：標準、高浪涌、超高浪涌，壓敏電阻的物理尺寸決定其浪涌吸收能力；
2.廣泛的可變電阻電壓范圍18V-1800V，其精度通常在10%上下，能夠滿足低壓到高壓的應用需求；
3.單體通流量可達到幾百安培至幾十千安培，東沃電子直徑為53mm的壓敏電阻單體在8/20us波形的單次通流量可達到70KA；
4.響應速度快ns級，比TVS管慢些，比氣體放電管快；
5.尺寸多樣化，各種引線形式：直、彎和其他特殊引線類型；
三、關于壓敏電阻選型，平尚科技為您娓娓道來
1、壓敏電壓選擇，要考慮電源電壓波動、MOV電壓精度、MOV老化系數等因素；
2、它的箝位電壓應小于后級被保護電路中zui大可承受的瞬態安全電壓；
3、在通信電路中或低功耗電路中，要特別關注MOV結電容和漏電流，不能影響線路正常運行；
4、在應用時，要考慮使用環境、測試標準沖擊次數和方法，具體可參考壓敏電阻的降額曲線；
5、封裝形式，平尚電子壓敏電阻，均為插件元器件，尺寸與通流量成正比，尺寸大，通流量大，耐沖擊電流就越大，對電路的保護更可靠；則反之。
壓敏電阻自身的特性，決定了其應用環境，一般主要應用于AC交流輸入端防雷保護中。平尚科技一家集研發、生產、銷售為一體的貼片電子元器件供應廠家，主營產品：壓敏電阻、TVS管、貼片電容、貼片電阻、貼片二極管、貼片電感等產品。
