消除MLCC嘯叫困擾小技巧

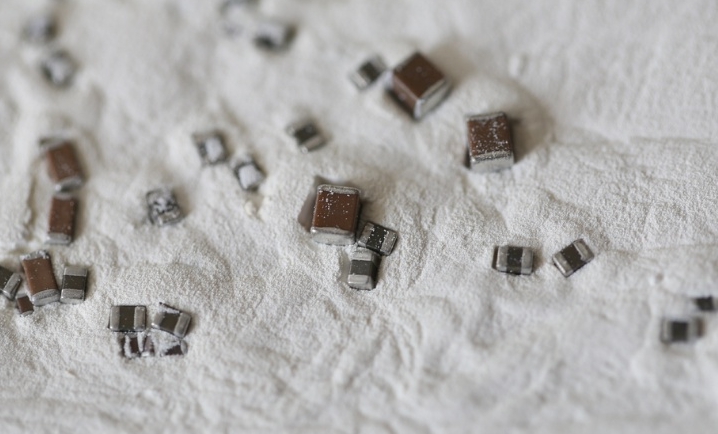

MLCC（多層陶瓷電容器）的噪聲與嘯叫問題在電子應用中是一個需要關注的重要方面。當然，市場上已有針對嘯叫現象設計的低噪MLCC產品系列，選擇這些產品可以直接降低噪聲水平。以下是一些解決MLCC噪聲與嘯叫問題的有效方法。
一、材料上做一些調整
1.選擇具有較低彈性模量的介質材料可以降低電極振動，進而減少嘯叫。
2.通過摻雜等手段降低鈦酸鋇（BaTiO3）等材料的壓電效應，制造出的MLCC噪聲更低。
二、電路布局調整方式
1.在滿足電路需求的前提下，嘗試減小電容器的容值以降低電流波動。以此解決較大容值的電容器在充電和放電時會產生更多的電流波動，可能增加嘯叫的可能性。
2.使用具有較低ESR的電容器可以減少電流波動，從而減少嘯叫的可能性。畢竟它影響電容器的阻抗特性。
3.通過優化電路板布局，如將引起嘯叫的電容在同一面以不同角度擺放，或在正反兩面正對著擺放，有助于降低嘯叫水平。
4.調整電路，將加在MLCC上的大的交變電壓消除或將其頻率移出人耳敏感頻段（1KHz~3KHz），從而降低嘯叫的可聽性。
三、結構調整
1.LE逆轉結構：
通過調整電極長度和寬度，使得電極在長度或寬度方向上的共振頻率低于工作頻率，從而避免產生共振。這種方法可以有效降低MLCC的嘯叫，同時對其電氣性能影響較小。
2.金屬支架型結構：
采用金屬支架將MLCC芯片架空，使MLCC與PCB板隔空。這樣可以將逆壓電效應產生的形變通過金屬支架彈性緩沖，減少對PCB板的作用，從而有效降低噪聲。
綜上所述，解決MLCC的噪聲與嘯叫問題需要從材料、電路、結構等多個方面綜合考慮。如還需詳細方案可咨詢平尚科技：13622673179-曾生。
