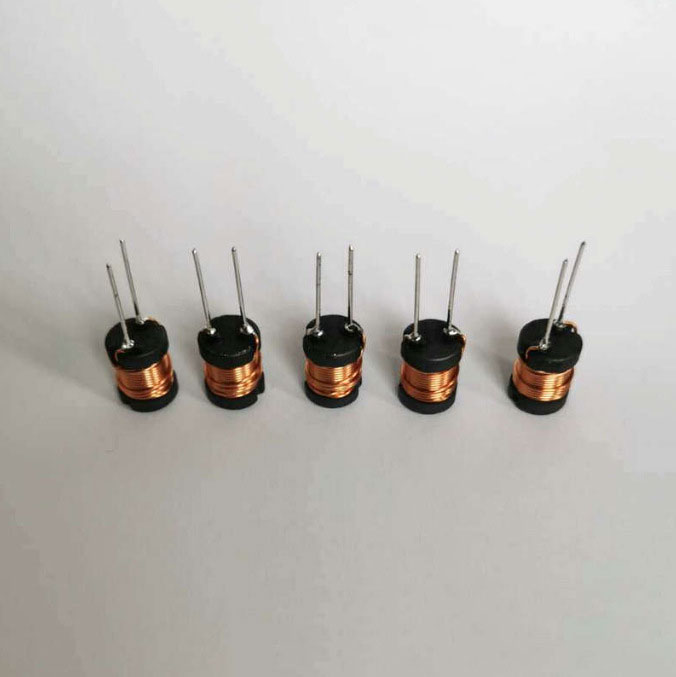

工字電感的大小識別方式
工字電感的大小如何識別？工字電感的大小識別通常涉及多個方面，包括物理尺寸、電感值、電流容量等。以下是一些識別工字電感大小的方法：
常見的識別方式直接觀察外形，工字電感通常以磁芯的直徑和高度來命名，如DR46、DR57等，其中“4”和“6”分別代表磁芯的直徑和高度（單位通常為毫米）。
通過觀察工字電感的外觀，可以初步判斷其尺寸大小。較大尺寸的電感通常具有較高的電感值，而較小尺寸的電感則具有較低的電感值。

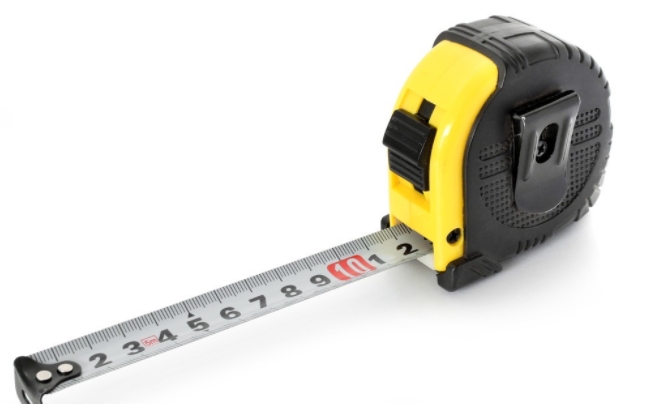

使用測量工具：
在無法直接通過外觀判斷尺寸的情況下，可以使用游標卡尺等工具測量工字電感的直徑、高度等物理尺寸。
一、查看型號標記
工字電感上通常會標注型號信息，這些信息中包含了電感的尺寸、電感值、電流容量等重要參數。通過閱讀這些標記，可以了解電感的大小和型號。
常見的工字電感規格型號
PK系列：如PK0304、PK0406、PK0507等，這些型號通常也包含了磁芯的外徑和高度信息。
軸徑軟件型電感（VC型電感）、貼片型工字電感（CD型電感）等，這些類型主要根據應用場景和安裝方式進行分類。
LGB0304：磁芯外徑3mm，磁芯高度4mm，腳距2mm，針腳直徑0.5mm。
LGB0406：磁芯外徑4mm，磁芯高度6mm，腳距2mm，針腳直徑0.5mm。
LGB0507：磁芯外徑5mm，磁芯高度7mm，腳距2.5mm，針腳直徑0.6mm。
LGB0608：磁芯外徑6mm，磁芯高度8mm，腳距3mm或2.5mm，針腳直徑0.6mm。
LGB0610：磁芯外徑6mm，磁芯高度10mm，腳距3mm，針腳直徑0.6mm。
LGB0612：磁芯外徑6mm，磁芯高度12mm，腳距3mm，針腳直徑0.6mm。
DLGBX系列：如DLGBX0406、DLGBX0608等，具有不同的磁芯外徑、高度和電感量等規格。
查閱數據手冊：
制造商通常會提供工字電感的數據手冊或規格表，其中包含了詳細的電感值、電流容量、尺寸等信息。通過查閱這些文檔，可以準確確定工字電感的大小和型號。
二、通過電氣性能識別
電感值測量：
使用專業的測試儀器（如數字電橋）可以測量工字電感的電感值。電感值的大小與電感的尺寸、繞線匝數等因素有關。通過測量電感值，可以間接判斷電感的大小。
電流容量評估：
工字電感的電流容量與其尺寸和內部結構有關。通常，較大型號的工字電感能夠承受較高的電流。因此，通過評估電感的電流容量，也可以對電感的大小進行初步判斷。
三、注意事項
不同制造商的差異：
不同制造商的工字電感可能存在命名規則、尺寸標注等方面的差異。因此，在識別電感大小時，需要參考具體制造商的信息。
測量精度和誤差：
在使用測量工具或測試儀器時，需要注意測量精度和誤差問題。確保測量工具或儀器的準確性和可靠性，以獲得準確的測量結果。
綜上所述，識別工字電感的大小需要綜合考慮物理尺寸、標記和標簽、電氣性能等多個方面。通過綜合分析和判斷，可以準確確定工字電感的大小和型號。
