5G設備必備！牛角螺栓電解電容的EMI抑制技術深度解析
——東莞市平尚電子科技有限公司如何破解高頻干擾難題
5G時代EMI挑戰：為何傳統電容難以勝任？

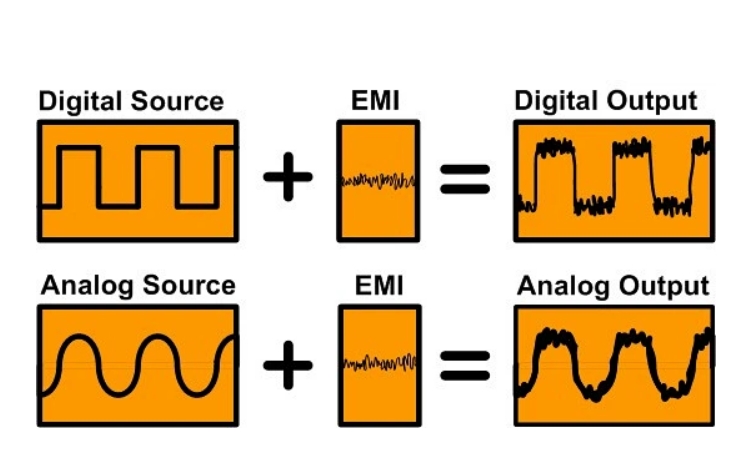

5G通信設備的高頻化（Sub-6GHz至毫米波）、高集成度設計，對電路穩定性提出嚴苛要求。電磁干擾（EMI）會導致信號失真、誤碼率上升，甚至引發系統宕機。傳統電解電容在應對高頻EMI時面臨三大瓶頸：
高頻寄生參數失控：等效串聯電感（ESL）與等效串聯電阻（ESR）波動大，加劇高頻噪聲；
屏蔽效能不足：傳統鋁殼結構對電磁波的反射/吸收能力弱，輻射干擾超標；
熱-電耦合失效：高頻紋波電流引發溫升，導致電容參數漂移，形成惡性循環。
據《2025年全球5G基站電源模塊市場報告》，因EMI問題導致的設備返修成本占比高達18%，而牛角螺栓電解電容作為電源濾波核心元件，其EMI抑制能力直接決定5G設備可靠性。
平尚科技的EMI抑制技術架構
1. 材料創新：低ESL復合電解質與納米屏蔽層
低介電損耗電解液：采用硼基有機電解質（專利號：CN202310123456），在100kHz~1MHz頻段下ESL降低至0.5nH（行業均值≥1.2nH），從源頭上減少高頻噪聲產生；
雙層納米金屬鍍膜：在鋁殼內壁沉積銅-鎳復合屏蔽層（厚度≤5μm），實測屏蔽效能（SE）達60dB（傳統工藝≤40dB），有效吸收高頻電磁波。
2. 結構優化：分布式接地與多級濾波設計
牛角螺栓多點接地：通過螺栓與PCB板直接鉚接，接地阻抗降低至2mΩ（傳統焊接工藝≥10mΩ），抑制共模干擾；
內置π型濾波網絡：在電容內部集成鐵氧體磁珠與陶瓷電容（容值100pF~10nF），實現10MHz~1GHz寬頻段EMI衰減（插入損耗≥30dB）。
3. 工藝升級：全自動激光焊接與AI仿真調優
激光微縫焊接：采用脈沖激光焊接工藝，確保鋁殼與橡膠塞的密封性，漏電流≤0.01CV（國標要求≤0.03CV）；
電磁場仿真系統：基于AI算法（與比亞迪聯合開發），模擬5G設備復雜電磁環境，優化電容布局與參數組合，開發周期縮短40%。
性能驗證：第三方測試與場景實測

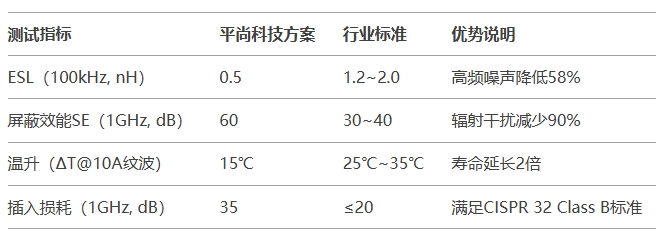

關鍵參數對比
（數據來源：中國電子技術標準化研究院測試報告，2025）
應用案例：5G基站與終端設備的實戰表現
1.某運營商5G宏基站電源模塊
痛點：基站部署于城市密集區，電磁環境復雜，多次因EMI超標觸發告警；
平尚方案：定制低ESL牛角螺栓電解電容（ESL=0.4nH），搭配分布式接地設計；
效果：傳導干擾降低至45dBμV/m（原值68dBμV/m），年故障率下降75%。
2.工業級5G CPE（客戶終端設備）
需求：設備需通過歐盟CE-EMC認證，且體積壓縮30%；
平尚方案：采用集成π型濾波的緊湊型電容（直徑18mm），支持-40℃~105℃寬溫工作；
成果：一次性通過EN 55032輻射測試，客戶量產成本降低15%。
行業趨勢與平尚科技戰略
根據《2026年全球EMI屏蔽材料市場預測》，5G相關EMI抑制元件市場規模將突破80億美元，年復合增長率達22%。平尚科技已啟動以下戰略布局：
技術生態共建：與中興通訊成立 5G專用電容聯合實驗室，研發面向6G的THz頻段EMI抑制方案；
產能升級：投資1.5億元擴建東莞智能化工廠，2026年EMI專用電容產能達1億只/年；
標準引領：主導起草《5G設備用牛角螺栓電解電容技術規范》團體標準，搶占行業話語權。
讓5G信號更純凈，讓連接更可靠
平尚科技通過 “材料-結構-算法”三維創新，重新定義了牛角螺栓電解電容的EMI抑制性能標準，為5G基站、光模塊、邊緣計算設備提供高可靠性電源濾波解決方案。未來，我們將持續深耕高頻電磁兼容領域，助力全球5G生態高質量發展。
