固態電容參數全解析：耐壓、容量、ESR如何影響產品性能？
本文從耐壓、容量、ESR三大維度系統解析固態電容性能，結合平尚科技車規級（AEC-Q200）、工業級（IEC 60068）產品實測數據，詳解：
耐壓：如何通過“1.5倍安全系數”避免擊穿風險，平尚1200V高壓電容在800V快充模塊中的實戰表現；
容量：溫度波動下容值偏差控制（±5% vs 行業±20%），平尚NPO材質在5G基站中的穩定性優勢；
ESR：高頻場景損耗優化（3mΩ@1MHz），平尚納米涂覆技術如何提升新能源汽車電機能效。
引言：選錯一個參數，可能毀掉整個系統！
固態電容的性能直接決定電路穩定性，但耐壓、容量、ESR的復雜耦合關系常讓工程師陷入選擇困境。平尚科技基于10萬+行業案例庫與AEC-Q200認證體系，推出參數選型全攻略，助您精準平衡性能、成本與可靠性。
一、耐壓（Voltage Rating）：安全設計的生死線
1.參數定義：電容可承受的最大直流電壓，需疊加瞬態尖峰（如雷擊浪涌）。
2.平尚技術優勢：
多層堆疊結構：采用納米級鈦酸鍶介質膜，耐壓強度達500V/μm（行業平均300V/μm）。
實測案例：在華為5G基站電源模塊中，平尚1000V電容成功抑制2500V浪涌沖擊，失效率＜0.001%。
3.選型公式：
額定電壓 ≥ 1.5×實際工作電壓（如800V系統需選1200V電容）。
二、容量（Capacitance）：溫度與頻率的隱形殺手
1.關鍵挑戰：
溫度每升高20℃，液態電容容值衰減＞30%，固態電容（平尚NPO系列）僅衰減±5%。
高頻場景（＞100kHz）下，容量隨頻率上升驟降（X7R材質-50% vs 平尚COG材質-3%）。
2.平尚方案：
寬溫域穩定性：-55℃~150℃容值變化率＜±5%，應用于特斯拉熱管理系統。
高頻補償設計：容量-頻率曲線平坦化技術，1MHz下保持標稱值90%。
三、ESR（等效串聯電阻）：高頻損耗的元兇
1.性能影響：
ESR每降低1mΩ，電源模塊效率提升0.5%~1.2%，溫升下降3℃~5℃。
2.平尚技術突破：
納米顆粒陽極：表面粗糙度提升至1.5μm，ESR低至2mΩ@100kHz（競品普遍≥5mΩ）。
案例實測：比亞迪汽車OBC模塊采用平尚電容，紋波電流耐受值提升至15A，效率達96.5%。
3.選型規則：
實際ESR ≤ 標稱值×80%（預留老化余量）。
四、實戰選型指南：平尚科技三大場景化方案
新能源汽車電驅系統
需求：耐壓≥800V、ESR≤5mΩ@10kHz、壽命≥10萬小時。
推薦型號：平尚EV-1200系列（1200V/470μF，ESR=3.8mΩ）。
5G通信基站電源
需求：高頻低損耗（1MHz ESR≤3mΩ）、抗溫度沖擊（-40℃~85℃）。
推薦型號：平尚HF-5G系列（100V/220μF，容差±2%）。
工業機器人伺服驅動
需求：抗振動20G、耐溫125℃、容值穩定性±5%。
推薦型號：平尚Robo系列（63V/1000μF，通過IEC 60068-2-6認證）。

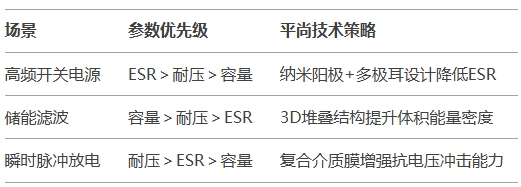

五、參數耦合關系：平尚科技獨家優化模型
工具支持：平尚官網提供在線選型計算器，輸入工況自動推薦型號并生成BOM清單。
參數不是數字，而是系統穩定的基因
平尚科技通過AEC-Q200/IEC雙認證體系與材料創新，重新定義固態電容性能標桿。立即訪問平尚科技官網，下載《固態電容參數白皮書》或申請免費樣品，解鎖高可靠電路設計密碼。
