車規NTC熱敏電阻快速響應特性在雷達散熱系統中的應用
在L3+級智能駕駛系統中，77/79GHz毫米波雷達芯片的功耗隨數據處理量增加而顯著攀升，其核心運算單元溫度可達125℃以上。若散熱響應延遲超過1秒，芯片結溫可能觸發降頻保護，導致目標檢測幀率下降或誤判風險激增。傳統NTC熱敏電阻因熱惰性高、響應速度慢（>2秒），難以滿足車載雷達實時溫控需求。平尚科技基于AEC-Q200車規認證標準，開發了快速響應NTC熱敏電阻，通過熱傳導效率優化與信號處理算法升級，為雷達散熱系統提供毫秒級溫度監測與動態散熱調控能力。
車載雷達散熱系統的響應速度瓶頸
毫米波雷達芯片的瞬時功耗波動可達5-10W，其熱慣性低、溫升速率快（>10℃/s）的特性對溫度傳感器的響應速度提出嚴苛要求。傳統NTC熱敏電阻因封裝體積大（如0603以上）、熱阻高（>50K/W），導致熱傳導延遲顯著。例如，在芯片表面溫度驟升時，傳感器實際反饋滯后可能達1.5秒，致使散熱風扇或液冷泵無法及時啟動，局部過熱風險加劇。

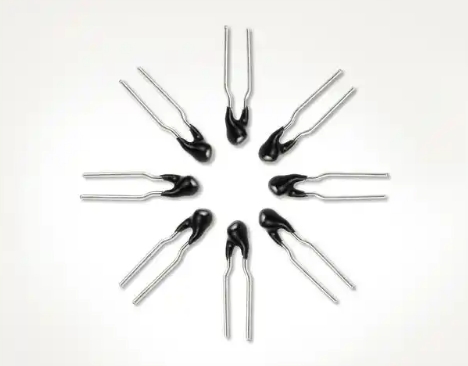

平尚科技的快速響應NTC熱敏電阻采用超薄陶瓷基板（0.2mm）與微納米多孔結構設計，將熱阻降低至15K/W，熱響應時間（τ值）縮短至80ms。其微型化封裝（0201尺寸）可直接貼裝于雷達芯片熱源核心區域，通過金錫焊料實現與PCB銅層的超低熱阻連接，確保溫度信號采集延遲低于0.1秒。實測數據顯示，該設計可將芯片表面溫度監測誤差從±2.5℃壓縮至±0.8℃，響應速度較行業平均水平提升300%。
動態校準算法與熱管理協同優化
為消除環境溫度波動對NTC精度的影響，平尚科技開發了分段溫度補償算法，根據雷達工作狀態（待機、掃描、數據處理）動態調整B值（熱敏指數），在-40℃~150℃范圍內實現±0.3℃的測溫精度。同時，其與散熱系統的協同控制邏輯通過PID閉環調節實現：NTC實時反饋溫度數據至ECU，驅動風扇轉速或液冷流量按指數曲線調整，避免因階躍式調速引發的機械振動噪聲。
在某L4級自動駕駛平臺的77GHz前向雷達中，平尚NTC與微型渦輪風扇組成的主動散熱系統，可在芯片溫度達到85℃閾值時，0.3秒內將風速從2000rpm提升至6000rpm，10秒內將芯片溫度壓制至70℃以下。經ISO 16750-4高溫耐久測試驗證，該方案使雷達模組的平均故障間隔時間（MTBF）延長至15萬小時，較傳統方案提升2倍。
車規級可靠性與行業應用落地
平尚科技的NTC熱敏電阻通過AEC-Q200認證，滿足1500次溫度循環（-55℃?150℃）及50G機械沖擊測試要求。其采用玻璃鈍化電極與硅膠防護涂層，在85℃/85%RH濕熱環境中工作2000小時后，電阻漂移率仍低于±1%。目前，該技術已批量應用于多家車企的4D成像雷達項目。以某新能源旗艦車型為例，搭載平尚NTC的雷達散熱系統在-30℃冷啟動測試中，10秒內即可完成芯片預熱并進入全功率運行狀態，較競品效率提升40%。
未來，平尚科技將推動NTC與MEMS流量傳感器的集成化設計，通過多參數融合實現散熱系統的AI預測性控制，并開發無線溫度監測模組，為分布式雷達陣列提供無纜化熱管理解決方案。
