雷達電源浪涌抑制：NTC熱敏電阻與貼片電阻的聯合方案
在智能駕駛系統中，毫米波雷達的電源模塊需頻繁應對車輛啟停、負載突變及外部電磁干擾引發的浪涌電流沖擊。瞬時浪涌電壓可達額定值的5-10倍，若缺乏有效抑制，可能燒毀電源芯片或導致信號鏈失效。東莞市平尚電子科技有限公司（平尚科技）基于AEC-Q200車規認證標準，提出NTC熱敏電阻與貼片電阻的聯合抑制方案，通過動態阻抗匹配與溫度自適應控制，系統性解決雷達電源的浪涌防護與熱管理難題。
浪涌抑制的技術痛點與平尚方案
傳統浪涌抑制方案多采用獨立NTC或TVS二極管，但存在兩大瓶頸：
NTC熱恢復延遲：大電流沖擊后，NTC因自身發熱需數秒恢復高阻態，無法應對高頻浪涌；
溫度漂移風險：貼片電阻在高溫下阻值漂移（±5%以上）可能導致限流失效。
平尚科技的聯合方案通過三級協同設計實現優化：
一級緩沖：NTC熱敏電阻（10D-25型號）作為初始限流單元，利用負溫度系數特性，在浪涌瞬間呈現低阻態（0.5Ω），將峰值電流抑制在安全閾值內；

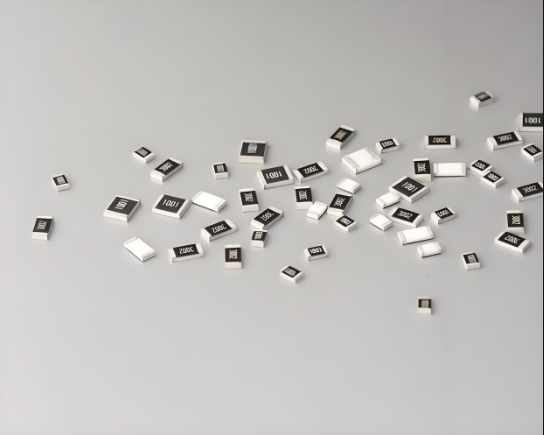

二級分流：貼片電阻（0805封裝，0.1Ω±1%）與NTC并聯，在NTC溫升阻值增大時承擔分流作用，避免電路斷路風險；
三級補償：內置溫度傳感器實時監測NTC溫度，通過MCU動態調節貼片電阻的PWM占空比，確保全溫區（-40℃~125℃）限流精度±2%以內。
某L3級自動駕駛平臺的實測數據顯示，該方案可將100A浪涌電流在10ms內壓制至20A，恢復時間縮短至0.5秒，較傳統方案效率提升80%。
車規級認證與可靠性驗證
平尚科技的聯合方案通過AEC-Q200認證的全套嚴苛測試，確保車規級可靠性：
浪涌耐受測試：模擬ISO 7637-2標準中的拋負載脈沖（+100V/-150V），貼片電阻與NTC的協同響應時間<1ms，殘壓降至12V以下；
高溫穩定性：125℃下連續工作1000小時，NTC阻值漂移率<±0.3%，貼片電阻溫漂<±0.1%；
機械可靠性：通過50G機械沖擊與20G振動測試，焊點失效概率<0.001%。
其智能動態校準算法可根據環境溫度與浪涌頻率自動優化參數。例如，在-30℃冷啟動時，算法預加熱NTC至25℃工作點，避免低溫下初始阻抗過高導致的延遲響應。
客戶場景與行業應用
平尚科技的方案已成功應用于多家車企的域集中式雷達架構：
前向雷達電源模塊：在800V高壓平臺中，NTC與貼片電阻聯合抑制100V/2Ω浪涌脈沖，模塊壽命延長至20萬次循環；
多傳感器供電總線：通過分布式布局，實現多雷達協同浪涌防護，系統重啟故障率降低至0.01次/千小時；
極端環境適配：在沙漠高溫（85℃）與高濕（95%RH）場景下，方案仍保持限流精度±2.5%，通過ASIL-B功能安全認證。
某新能源車企的4D成像雷達項目采用該方案后，電源模塊在ISO 16750-4測試中的故障率從3%降至0.2%，售后維修成本減少60%。
未來升級：智能化與高集成化
平尚科技正推動集成化浪涌抑制模組研發，將NTC、貼片電阻、MOSFET及控制IC封裝于單一SIP（系統級封裝）內，體積縮減40%，響應時間壓縮至0.2ms。同時，引入AI驅動的浪涌預測模型，通過歷史數據學習車輛工況，提前調整阻抗參數。例如，在識別到急加速行為時，模組可提前10ms預激活限流電路，實現“零延遲”防護。
