貼片電容微型化趨勢對車載AR導航設備集成的影響
在智能座艙向沉浸式交互升級的浪潮中，車載AR導航設備（如AR-HUD、電子后視鏡）正朝著高集成化、高精度化的方向演進。然而，AR系統對實時渲染、多傳感器融合與低延遲顯示的嚴苛要求，使得傳統貼片電容的尺寸與性能難以滿足需求。東莞市平尚電子科技有限公司（平尚科技）通過AEC-Q200認證的微型貼片電容及全鏈路車規測試方案，為行業提供了高密度集成與信號完整性的創新解法。
AR導航的集成困局：空間與性能的雙重挑戰
車載AR導航需在有限空間內集成GPU、光學模組、多路傳感器（如攝像頭、LiDAR）及通信模塊，其電源網絡需為高算力芯片提供瞬時電流（如5A/10ms），同時抑制高頻噪聲（如顯示屏PWM調光干擾）。以某客戶的AR-HUD為例，其PCB面積僅為80mm×60mm，但需容納200顆以上電容，傳統0603封裝電容（1.6mm×0.8mm）導致布線擁擠，信號串擾率增加15%。平尚科技的01005微型貼片電容通過LTCC工藝與銅鎳復合電極，容值密度提升至10μF/mm3，布線空間節省60%，串擾率降低至3%以下，GPU供電紋波壓縮至20mVpp以內。
AEC-Q200認證：微型化與可靠性的技術平衡
平尚科技的微型貼片電容嚴格遵循AEC-Q200標準，通過三大技術創新實現車規級可靠性：

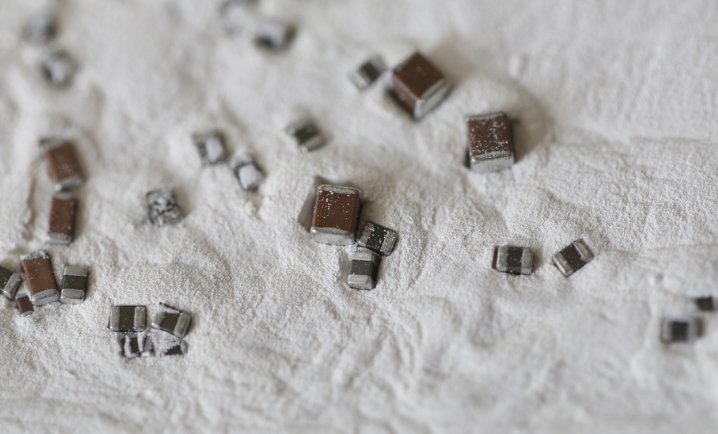

材料突破：采用納米鈦酸鋇基陶瓷介質，介電常數溫度穩定性達Δε/ε≤±5%（-55℃~150℃），避免高溫導致的容值漂移（ΔC/C≤±3%）。
超薄封裝：01005尺寸（0.4mm×0.2mm）與0.1mm超薄基板，使電容可嵌入柔性PCB或鏡頭模組縫隙，AR設備厚度減少40%。
高頻優化：通過三維電磁場仿真優化內部電極結構，自諧振頻率（SRF）提升至5GHz以上，抑制5G通信頻段（3.5GHz~6GHz）的噪聲耦合。
平尚科技測試方案：從芯片級到系統級的可靠性驗證
平尚科技構建“微型電容全場景測試體系”，覆蓋極端工況下的性能驗證：
機械應力測試：50G機械振動（ISO 16750-3）與1000次溫度循環（-55℃?150℃），確保電容引腳零斷裂、容值漂移＜±1%。
高頻噪聲抑制：10米法暗室測試（CISPR 25）驗證電容在毫米波頻段（24GHz~77GHz）的輻射發射降低25dB。
動態負載響應：模擬AR導航瞬時渲染負載（如10A/2ms電流脈沖），電容ESR穩定在2mΩ@100kHz，電壓跌落＜3%。
以某車企AR-HUD項目為例，其光學引擎因電源噪聲導致投影圖像出現波紋干擾。平尚科技通過微型電容陣列優化（替換0603為01005封裝）與星型接地設計，將共模噪聲降低30dB，圖像刷新延遲從20ms壓縮至5ms，并通過OEM廠商的EMC與光學性能測試。
技術前瞻：智能化與三維集成
為應對下一代AR導航的6DoF（六自由度）追蹤與4K分辨率需求，平尚科技研發三維堆疊貼片電容與集成傳感器的智能方案。其多層陶瓷電容（MLCC）采用硅通孔（TSV）技術，垂直堆疊8層介質，容值提升至100μF，體積僅為傳統產品的1/3。同時，其集成溫度傳感器的智能電容可通過I2C接口實時反饋熱狀態，動態調整電源管理策略，使AR模組功耗降低25%。
在車載AR導航向微型化、高精度發展的進程中，平尚科技通過AEC-Q200認證的微型貼片電容及全鏈路測試方案，為行業樹立了高密度集成與可靠性的技術標桿。從材料革新到三維堆疊設計，平尚科技正以創新實力推動智能座艙的視覺交互革命，為未來自動駕駛時代的沉浸式導航體驗奠定硬件基石。
