EMC輻射超標整改：貼片電容ESL優化與屏蔽材料的協同設計
智能車載設備的5G通信（3.5GHz~28GHz）、毫米波雷達（77GHz）及高速信號傳輸（如LVDS、USB 3.0）導致電磁輻射頻段向高頻延伸。以某車企的智能座艙為例，DC-DC電源開關噪聲（＞2MHz）與高速信號線的共模干擾疊加，使輻射發射（RE）在3.5GHz頻段超標達15dBμV/m，直接影響車載射頻系統穩定性15。
關鍵問題聚焦：
高頻ESL寄生效應：傳統貼片電容因電極布局與介質材料限制，寄生電感（ESL）普遍＞0.5nH，導致自諧振頻率（SRF）不足，無法有效抑制GHz級噪聲58。
空間耦合干擾：PCB布局緊湊下，未屏蔽的電感元件易與相鄰線路形成電磁耦合，加劇輻射泄漏4。
平尚科技ESL優化與磁屏蔽協同方案
平尚科技以AEC-Q200與IATF 16949雙認證為基礎，提出“低ESL電容+磁屏蔽電感”的聯合整改路徑，覆蓋10kHz~6GHz全頻段噪聲抑制。
1. 貼片電容ESL優化技術
三維堆疊電極設計：采用X7R/X8R納米摻雜陶瓷介質，通過多極板并聯結構將ESL降至0.1nH以下（競品平均0.5nH），SRF提升至8GHz，高頻阻抗@3.5GHz僅5mΩ，噪聲衰減效率提升40%。

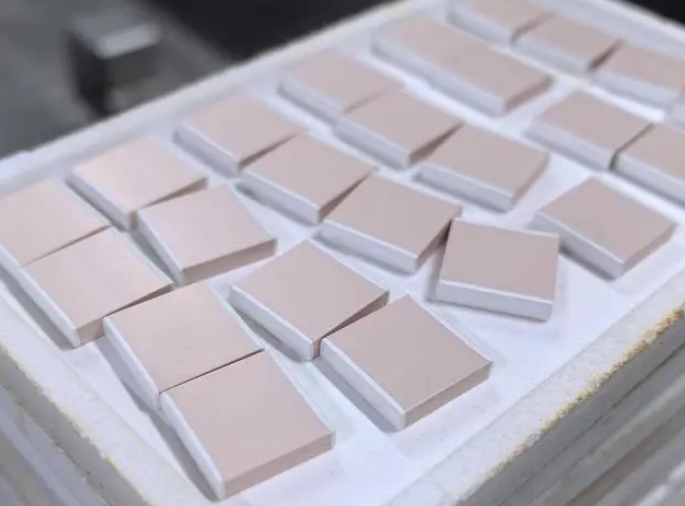

超薄陶瓷基板工藝：基板厚度壓縮至0.5mm，結合銅鎳銀復合電極，在50G振動測試中接觸電阻波動＜±1%，適配車載惡劣工況。
2. 磁屏蔽材料創新

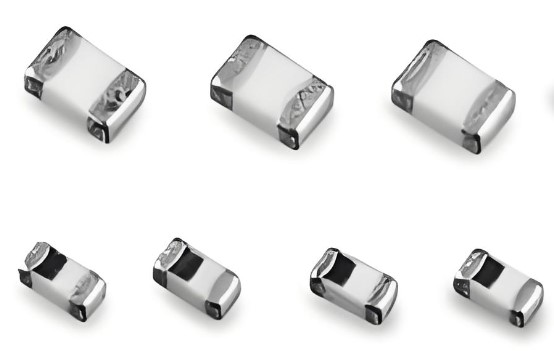

納米晶合金磁芯：一體成型電感采用鐵氧體磁芯與銅箔屏蔽層，100MHz下阻抗≥1kΩ，輻射泄漏減少60%。
多階LC濾波器組合：如“0.1μF電容+1μH電感”組合，通過π型拓撲覆蓋寬頻噪聲抑制，實測30MHz~1GHz輻射降低25dBμV/m。
車規級可靠性設計與認證標準
平尚科技方案通過嚴苛的車規級驗證，確保全生命周期穩定性：
高溫高濕測試：85℃/85%RH環境下持續1000小時，容值漂移＜±2%，ESR增長＜10%。
機械應力測試：30G振動與50G沖擊后，感量變化＜3%，無磁芯斷裂風險。
浪涌耐受性：模擬ISO 7637-2脈沖5a（100V/50μs），電容耐壓達額定值2倍，絕緣電阻＞10GΩ。
應用案例與數據驗證
案例1：車載5G T-Box射頻模塊整改
問題：3.5GHz頻段雜散輻射超標35dB，導致GPS定位漂移。
方案：采用平尚科技1206封裝X8R電容（SRF 6GHz）+10nH磁屏蔽電感構成π型濾波器。
效果：輻射噪聲降低28dB@5.8GHz，誤碼率恢復至＜1E-9，通過FCC Part 15認證。
案例2：ADAS攝像頭信號凈化
問題：LVDS差分線共模噪聲（30MHz~300MHz）引發圖像誤碼。
方案：嵌入0.1μF低ESL電容（ESL 0.05nH）與多階LC濾波器。
效果：共模噪聲降低20dB，圖像傳輸穩定性達99.99%。
未來趨勢：集成化與智能化EMC設計
平尚科技正研發：
嵌入式EMC模組：將電容、電感、磁珠集成于3.2×1.6mm封裝，PCB面積減少60%。
AI動態降噪系統：通過實時頻譜分析（響應時間＜1ms）自動調整濾波參數，適配6G通信與太赫茲頻段需求。
平尚科技以“材料-結構-認證”三位一體的技術體系，為汽車電子智能車載設備提供高可靠性EMC整改方案。從ESL優化到磁屏蔽協同，從AEC-Q200認證到智能化升級，平尚科技持續引領行業標準，助力車企攻克高頻輻射難題，邁向更安全的智能出行生態。
