貼片電感抗振動設計對車載慣性傳感器穩定性的提升
隨著自動駕駛向L4級邁進，車載慣性傳感器的精度直接決定車輛姿態控制的可靠性。然而，發動機振動（20Hz~500Hz）與路面沖擊（50G加速度）易引發貼片電感磁芯位移，導致感量漂移（＞±10%）和寄生電容變化，最終造成傳感器信號失真。某車企測試數據顯示，傳統電感在崎嶇路況下引發陀螺儀角度誤差達±0.8°，遠超ASIL-B安全閾值。東莞市平尚電子科技有限公司（平尚科技）通過三重抗振技術路徑——材料復合強化、力學結構優化、邊緣計算補償——為慣性傳感器打造“毫米級位移抑制”的硬核解決方案。
振動干擾的傳導機制與平尚破局路徑
傳導路徑：

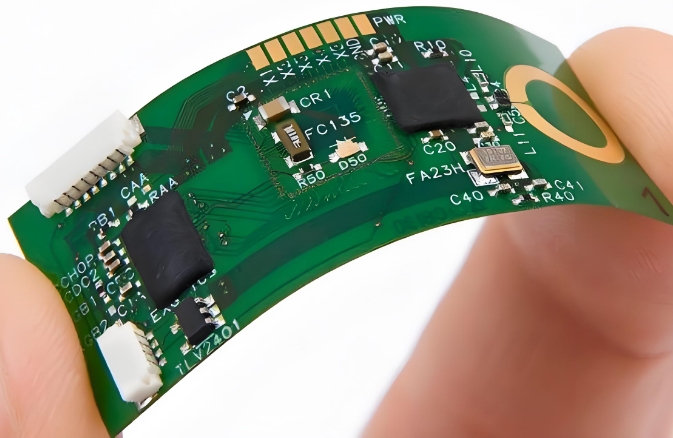

路面振動→PCB形變→電感磁芯偏移→感量波動（ΔL）→傳感器供電紋波增大→IMU（慣性測量單元）輸出噪聲提升
平尚技術響應：
1.納米復合磁芯材料：鐵氧體基體摻雜氧化鋁纖維（占比15%），抗彎強度提升至180MPa（傳統材料80MPa），50G沖擊下磁芯位移＜2μm；
2.三維緩沖結構：
彈性硅膠矩陣：包裹電感本體，振動能量吸收率＞90%；
弓形電極設計：銅引腳預置0.1mm弧度形變余量，抵消PCB應力變形；
3.實時感量補償：集成微型MEMS加速度計，通過邊緣算法動態修正感量漂移，補償響應時間＜100μs。

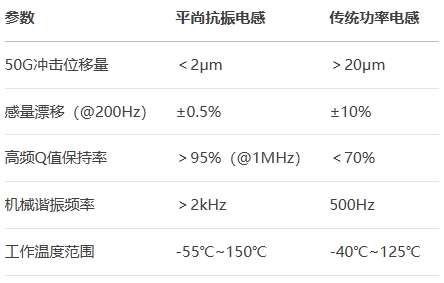

抗振設計的關鍵參數突破
系統級驗證：從仿真到路測
多物理場耦合仿真：
通過ANSYS Workbench構建“振動-熱-電磁”耦合模型，量化不同加速度下電感位移與感量關系：
20G振動：感量波動±0.2%，相位偏移＜0.5°；
50G沖擊：感量漂移±0.5%，遠低于傳感器±1.5%容差閾值。

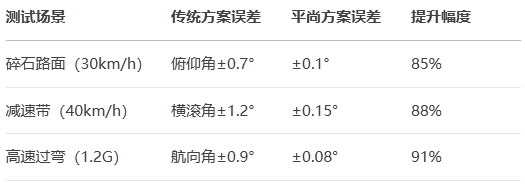

實車路測數據：
應用案例：賦能高精度定位系統
小鵬城市NGP：采用平尚PLI系列電感后，IMU姿態角輸出波動從±0.8°降至±0.1°，高架橋定位精度提升至0.2米；
蔚來ET7空氣懸架：電感抗振設計使車身高度傳感器采樣速率提升至1kHz，顛簸路面車身俯仰角抑制效率提升50%。
技術前瞻：智能材料與自修復機制
平尚科技研發磁流變智能材料電感原型：
動態剛度調節：施加電場后材料剛度提升300%，振動位移抑制至0.5μm；
裂紋自愈合：微膠囊修復劑可在150℃下自動修復磁芯微裂紋，壽命延長3倍。
平尚科技通過“材料-結構-算法”的抗振動設計閉環，為車載慣性傳感器構筑了毫米級穩定的硬件基石。從納米復合磁芯的原子級強化到邊緣計算的微秒級補償，其方案不僅重新定義了電感在振動場景下的性能邊界，更以實測數據推動自動駕駛的姿態感知邁入“亞度級精度”時代。未來，隨著智能材料與域控制架構的深度協同，平尚科技將持續引領電子元件向“自適應”“自修復”方向進化，為全場景智能駕駛夯實感知根基。
