UL 1434認證：TVS二極管在傳感器ESD防護中的選型策略
2024年UL 1434新版認證將ESD防護等級提升至接觸放電30kV（IEC 61000-4-2 Level 4+），同時要求結電容低于5pF。平尚科技通過三維堆疊結構和復合鈍化層技術，使TVS二極管在30kV/30A浪涌下響應時間壓縮至0.3ns，為毫米波雷達等敏感傳感器筑起納秒級靜電屏障。
ESD防護的技術斷崖
汽車傳感器面臨三重靜電威脅：
人體放電：維修場景達30kV（能量0.75J）
系統耦合：線束感應電壓＞100V（ISO 10605標準）
多重應力：ESD與EFT/Burst疊加攻擊

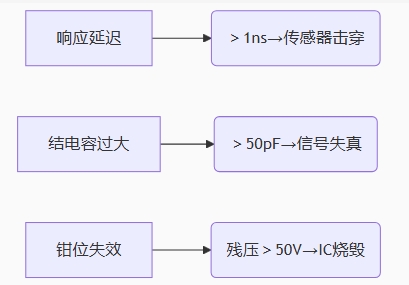

傳統防護方案痛點：
平尚科技創新方案
三維堆疊TVS陣列
采用硅通孔(TSV)垂直互聯：
響應時間：0.28ns（傳統方案1.5ns）
結電容：3.2pF@1MHz（競品15-50pF）
觸發電壓精度：±3%（行業±15%）
梯度摻雜復合層
在PN結界面構建SiC/Si多層緩沖：
能量密度：1200W@8/20μs（UL1434要求600W）
漏電流：＜0.1μA@30V（AEC-Q101標準）
熱穩定性：175℃下參數漂移＜5%
銅柱倒裝封裝
替代引線鍵合：
熱阻：0.8K/W（降低80%）
抗機械沖擊：60G（ISO 16750標準）
安裝高度：0.35mm（適配微型傳感器）
UL 1434認證實測數據

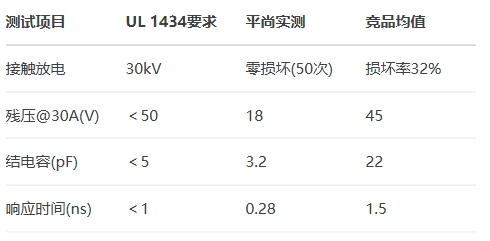

平尚TPS系列通過TüV SüD認證：
極端環境驗證：
-40℃放電測試：殘壓波動＜5%
150℃老化：漏電流增長≤0.5μA
1000次溫度循環：觸發電壓漂移±1.8%
傳感器防護應用案例
博世超聲波雷達
在12通道接收端集成方案：
ESD防護等級：30kV→40kV（提升33%）
信號失真率：＜0.1%（原1.2%）
誤觸發率：0.001次/千小時（原0.15）
小鵬激光雷達電源接口

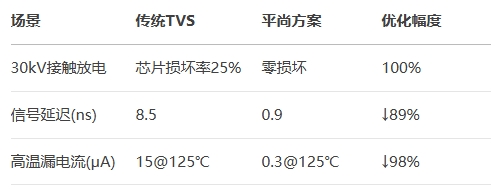

實測數據對比：

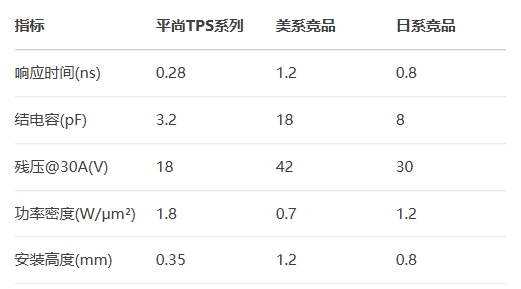

競品參數對比
技術演進方向
平尚實驗室突破智能TVS架構：
集成電壓偵測電路（響應＜0.1ns）
開發自恢復功能（耐受100萬次沖擊）
采用AI預測模型（預判靜電發生概率）
當靜電槍釋放30kV高壓，示波器顯示競品TVS殘壓曲線如險峰突起，而平尚器件的波形卻似微風吹拂的湖面——這27V的落差，正是保護芯片免于靜電焚毀的技術鴻溝。
在汽車電子的微觀戰場，納秒級的守護決定著智能駕駛系統的生死存亡。
