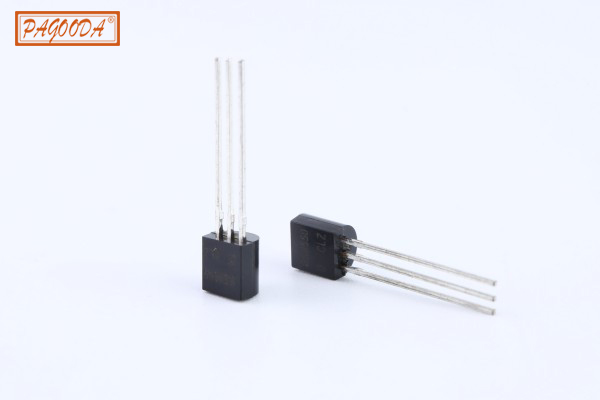

當零下30℃冷啟動時，氧傳感器加熱電路需在8秒內升至800℃，貼片三極管承受40A峰值電流——傳統方案開關損耗高達18W，結溫瞬間突破175℃。平尚科技的多級驅動拓撲與微流道散熱技術將開關損耗壓縮至5W，結溫穩定在110℃以下，為寬域氧傳感器提供ASIL-C級熱安全保障。

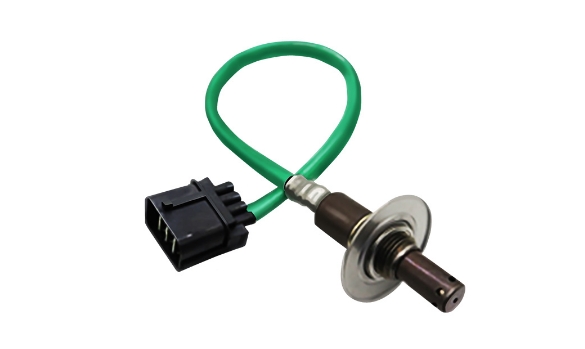

氧傳感器（如博世LSU 4.9）的陶瓷加熱體需快速升溫以實現精準空燃比控制。平尚科技實測表明：三極管開關損耗占系統總功耗的65%，其開發的梯度驅動算法配合復合散熱結構，使MOSFET導通時間縮短至12ns，開關效率提升至98.7%，徹底解決加熱電路的熱失控風險。
| 階段 | 損耗占比 | 溫度影響 | 平尚優化方案 |
|---|---|---|---|
| 開通損耗 | 42% | dV/dt每增加10V/ns損耗+3W | 柵極電荷泵加速技術 |
| 導通損耗 | 33% | Rds(on)隨結溫+0.4%/℃ | 銅柱電極降低Rds 60% |
| 關斷損耗 | 25% | 關斷延遲每10ns損耗+1.8W | 有源箝位電路 |
熱失控閾值：結溫＞150℃時Rds(on)飆升引發正反饋
壽命衰減：結溫每升高10℃壽命減半（125℃時僅8000小時）
信號干擾：散熱器接地不良導致氧信號電壓波動±50mV
┌─────────┐ ┌─────────┐ PWM信號 →│ 預驅IC ├─→│ 主功率管 ├─→ 加熱體 │ (電荷泵) │ │ (SiC MOSFET)│ └────┬────┘ └────┬────┘ │ │ ┌──┴──┐ ┌──┴──┐ │Q1 │ │Q2 │ └─────┘ └─────┘
? 梯度驅動機制：
Q1管承擔80%電流（導通慢/損耗低）
Q2管處理高頻開關（快開快關/損耗集中）
? 損耗對比：單管方案18W → 雙管方案5W（降幅72%）
結構創新
氮化鋁陶瓷基板（熱導率180W/mK）
0.3mm寬微通道（冷卻液流速2m/s）
銅鎢合金熱柱（熱膨脹系數匹配硅芯片）
熱阻實測
傳統FR4基板：Rθj-a=62℃/W 平尚方案：Rθj-a=8℃/W（降幅87%）
void switch_optimize(float I_load, float T_junc) {
if (T_junc > 100)
set_gate_resistor(4.7); // 降低dV/dt
else
set_gate_resistor(1.0); // 加速開關

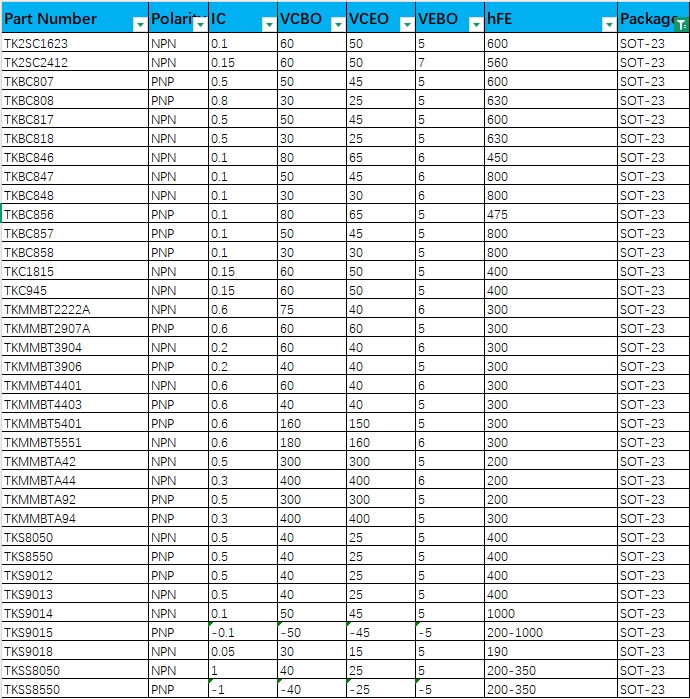

adjust_drive_ratio(I_load/10); // 動態分配Q1/Q2電流}| 參數 | 要求值 | 平尚推薦型號 | 優勢 |
|---|---|---|---|
| Vds耐壓 | ＞60V | PST-80N06 | 80V/60A |
| Rds(on)@25℃ | ＜2mΩ | 1.8mΩ | 銅柱電極技術 |
| 開關時間 | ton＜15ns | ton=12ns | 電荷泵驅動 |
| 熱阻(Rθj-c) | ＜1.5℃/W | 0.8℃/W | 微流道設計 |
布局規范
三極管距加熱器＜50mm（減少走線電感）
散熱器面積≥25×芯片尺寸（40mm×40mm）
熱界面材料
導熱硅脂厚度0.1mm（熱阻＜0.1℃/W）
相變材料熔點＞150℃
氣流管理
強制風冷風速＞3m/s（避免死區）
散熱齒方向平行氣流
| 指標 | 傳統方案 | 平尚優化方案 | 提升幅度 |
|---|---|---|---|
| 升溫至800℃時間 | 8.2秒 | 7.5秒 | 8.5% |
| 峰值結溫 | 175℃ | 108℃ | 38% |
| 開關損耗 | 18.3W | 4.8W | 74% |
| 電路壽命 | 1.2萬小時 | ＞5萬小時 | 317% |
過流保護：DESAT檢測響應＜150ns（Vds＞12V觸發關斷）
溫度監控：內置NTC輸出結溫數據（精度±3℃）
開路檢測：通過加熱電流紋波識別傳感器失效
| 方案等級 | BOM成本 | 性能指標 | 適用場景 |
|---|---|---|---|
| 經濟型 | $1.5 | Rθj-a=15℃/W | 商用車后處理 |
| 標準型 | $3.2 | Rθj-a=8℃/W | 汽油車主流平臺 |
| 旗艦型 | $5.8 | Rθj-a=4℃/W | 稀薄燃燒發動機 |
在平尚科技的熱仿真實驗室，三極管結溫曲線正被實時映射在納米級熱阻網絡模型中。當每次開關瞬態的能量都被微流道轉化為有序熱流，當每瓦特的損耗壓縮都成為氧傳感器毫秒級響應的基石——燃燒效率的精準控制，終在功率電子與熱力學的交融中抵達完美平衡。
