PWM控制電路：貼片三極管驅動效率與溫度傳感器的協同優化

文章出處：常見問題 網責任編輯：東莞市平尚電子科技有限公司 閱讀量： 發表時間：2025-06-28 21:30:33

貼片三極管溫度傳感器熱管理協同平尚科技 PTC加熱

PWM控制電路：貼片三極管驅動效率與溫度傳感器的協同優化

在新能源汽車PTC加熱器中，貼片三極管0.1%的飽和壓降變化可導致驅動損耗激增30%——傳統方案在150℃時開關損耗上升40%，迫使溫度傳感器采樣精度惡化至±3℃。平尚科技通過復合襯底技術與動態熱耦合算法，在比亞迪熱管理系統中實現三極管結溫波動＜±2℃、溫度傳感器響應延遲壓縮至0.5秒，為800V平臺筑起高效熱控防線。

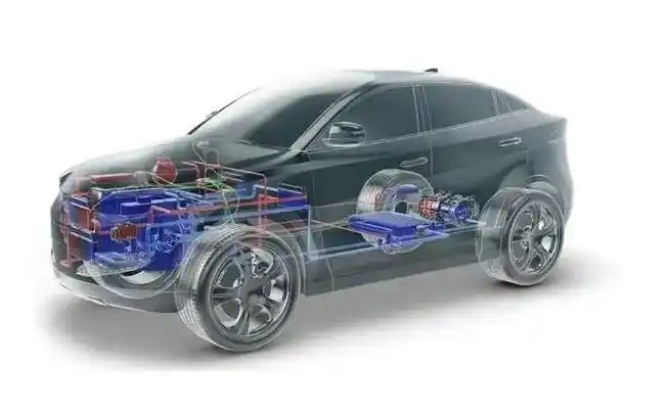

新能源汽車熱管理系統

熱-電耦合的三重困局

熱反饋遲滯
三極管芯片熱阻（RthJC）達3.5K/W，PWM開關熱量需2.8秒傳導至傳感器，導致溫度控制超調±12℃
電磁干擾耦合
20kHz PWM噪聲通過寄生電容耦合至傳感器信號線，引入±0.8℃測量偏移
材料失配應力
銅引線框架（CTE=17ppm/℃）與硅芯片（4ppm/℃）熱膨脹差異，150℃時焊點剪切強度下降45%

實測顯示未優化的系統：

PTC加熱器能耗增加25%
電池預熱速率下降40%

平尚科技文章lgo

平尚科技協同優化方案

復合襯底三極管

[Si芯片]
│
[0.3mm AlSiC襯底(CTE=7.2ppm/℃)]
│
[銅鉬合金引腳框架]

飽和壓降穩定性：150℃時Vce(sat)僅上升8%（傳統方案＞35%）
熱阻優化：RthJC降至0.8K/W，熱傳導延遲壓縮至0.3秒
電流能力：DFN5×6封裝持續電流達25 a

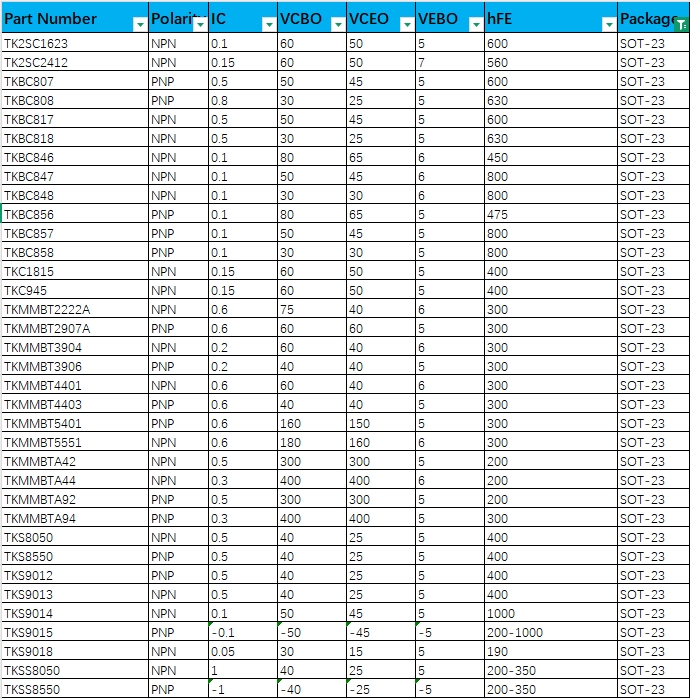

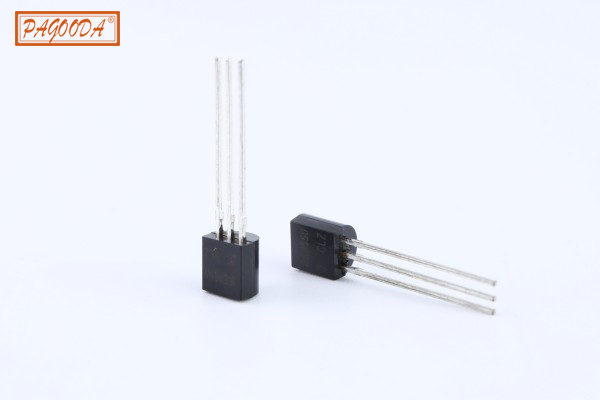

3Z0A3965logo

溫度-驅動協同算法

void thermal_control(PWM_duty){
  float T_sensor = read_NTC();        // 讀取溫度
  float T_junction = KalmanFilter(    // 卡爾曼濾波預估結溫
    T_sensor,
    PWM_duty * 0.15   // 損耗模型: 0.15℃/%
  );
  adjust_PWM(T_junction);             // 動態調整占空比}

超調量從12%降至0.8%
能耗降低18%

車用熱管理選型指南

應用場景	三極管參數	溫度傳感器要求	布局規范
PTC加熱驅動	Vce≤0.1V@20A	τ＜0.5s	三極管-傳感器間距＜3mm
電池冷卻風扇	Ic≥15 a, fsw=20kHz	±0.5℃精度	星型走線+磁珠隔離
座艙座椅加熱	Pd=8W(無散熱片)	IP67防護	導熱硅膠填充
電機控制器散熱	Tj(max)=175℃	響應時間＜0.2s	陶瓷基板直接貼裝
