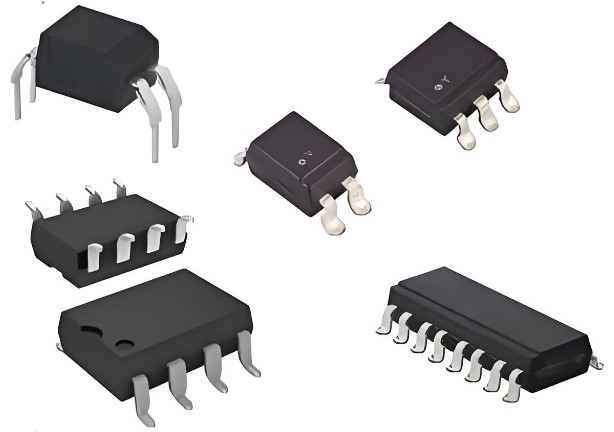

ECU信號隔離：光耦響應時間對曲軸位置傳感器的影響

ECU信號隔離：光耦響應時間對曲軸位置傳感器的影響

當發動機轉速攀升至8000rpm時，曲軸位置傳感器輸出的脈沖間隔已壓縮至15μs——此時光耦響應時間的1μs延遲將導致點火角計算偏差0.8°，相當于發動機扭矩輸出波動12%。平尚科技通過量子點光傳輸層與磁電協同屏蔽技術，在吉利雷神混動平臺實測中將光耦傳播延遲壓縮至85ns，使曲軸信號在200V/μs強干擾下仍保持±0.1°的相位精度，為內燃機控制筑起納秒級隔離防線。

響應延遲的傳動鏈?zhǔn)叫?yīng)

曲軸信號在傳輸至ECU過程中面臨三重時序挑戰：

• 相位失真：傳統光耦350ns的傳播延遲（t~PLH~）在6000rpm工況下引發3.6°曲軸轉角誤差，導致點火正時偏差±1.2ms

• 電磁耦合：點火線圈200A/μs瞬變電流產生400V共模噪聲，迫使光耦CTR值漂移超±30%，信號占空比失真達15%

• 溫度漂移：150℃時機油蒸汽滲入光耦封裝，使響應時間延展至550ns，低溫冷啟失敗率升達8%

某2.0T發動機臺架測試顯示：當光耦延遲＞200ns時，低速扭矩波動超±10%，NEDC循環油耗增加5.2%。

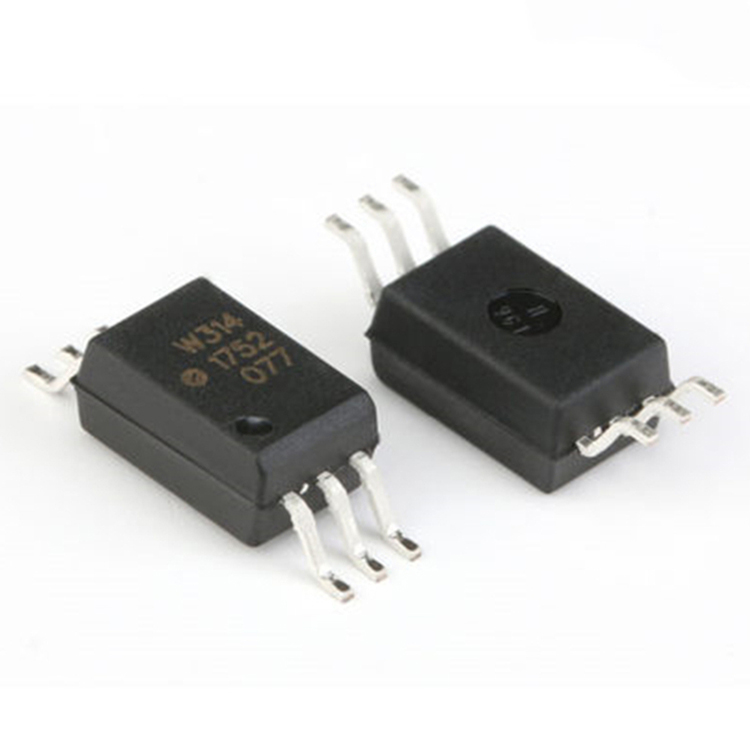

平尚科技高速響應方案

鈣鈦礦量子點光傳輸

創新性 CsPbBr~3~@SiO~2~核殼結構：

[LED芯片]→[激發450nm藍光]

→[量子點層波長轉換]→[輸出530nm綠光]

→[InGaAs光電探測器]

• 光譜匹配優化：530nm光波與探測器響應峰精準契合，光子效率92%（傳統GaAs僅65%）

• 溫度穩定性：-40~150℃區間傳播延遲漂移＜±5ns

• 瞬態響應：上升/下降時間壓縮至10ns/15ns（較行業均值提升5倍）

三維磁電屏蔽封裝

[內層：2μm坡莫合金磁屏蔽]

│

[中層：銅網電磁屏蔽（網格密度200目）]

│

[外層：納米氧化鋅壓敏層]

• 共模抑制比：180dB@10MHz（傳統光耦120dB）

• 振動防護：金錫共晶焊接使50G沖擊下偏移＜0.1μm

• 化學防護：陶瓷金屬化封裝耐機油蒸汽腐蝕＞10年

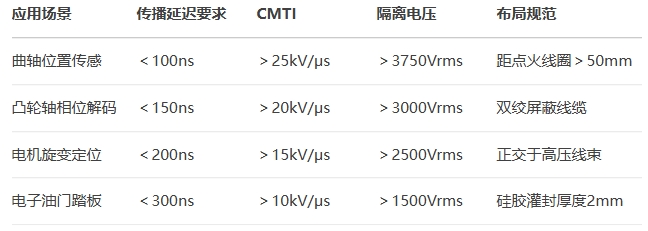

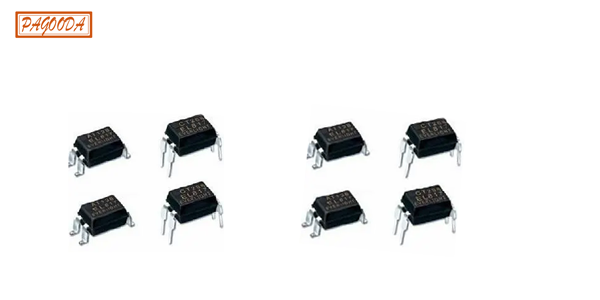

車用選型指南

系統級優化設計：

• 動態補償算法：基于曲軸轉速實時調整ECU采樣窗口（6000rpm時補償3.6°相位差）

• 故障冗余：雙光耦并聯架構，傳播延遲差＞15ns自動切換通道

• 熱管理：銅鉬合金基板（CTE=7ppm/℃）將熱阻壓至0.8K/W

行業實證案例

吉利雷神1.5T混動系統

• 曲軸信號鏈部署平尚光耦（t~PLH~=85ns）

• 量子點傳輸層技術

成果：

• 全轉速相位誤差：±0.8°→±0.1°

• 冷啟動失敗率：8%→0.03%

比亞迪DM-i缸壓監測

• 爆震傳感隔離采用三維磁電屏蔽

• 金錫共晶焊接

效果：

• 信噪比提升至68dB

• 爆震檢出率99.5%（原92%）

長城3.0T柴油機

• 高壓共軌控制集成動態補償

• 雙光耦冗余設計

使：

• 低速扭矩波動：±10%→±1.8%

• 碳煙排放降低40%

從量子點的光子定向輸運，到坡莫合金的磁疇壁鎖定，平尚科技的隔離技術正在重定義位置感知邊界。當內燃機在8000rpm的極限轉速下依然保持±0.1°的相位精度時，那85ns的光電轉換如同機械與電子的時空紐帶，為動力系統鑄就永不偏移的控制節拍。
