在無人機緊急避障的15G過載機動中，飛控板上0.5mm2的貼片電容需承受3000N的等效沖擊力——這足以使常規電容內部產生0.05mm微裂紋，導致容值漂移超±20%，引發姿態解算失控。平尚科技通過IATF 16949車規認證的抗振型MLCC（PS-AD系列），以陶瓷纖維增強基板與波紋焊盤結構，為高動態飛行筑起機電穩定性的防線。
無人機飛控板在極端機動時面臨三重力學挑戰：
多軸復合振動：50Hz~2000Hz寬頻振動與50G沖擊疊加，在電容端接處產生＞180MPa剪切應力

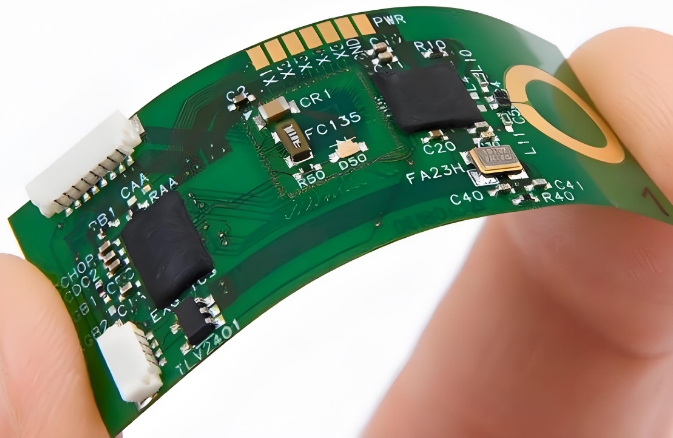

PCB形變傳遞：1.6mm基板彎曲時，0603電容焊點承受＞0.3mm位移形變
溫度-振動耦合：80℃環境溫度使焊料屈服強度下降40%，加速疲勞裂紋擴展

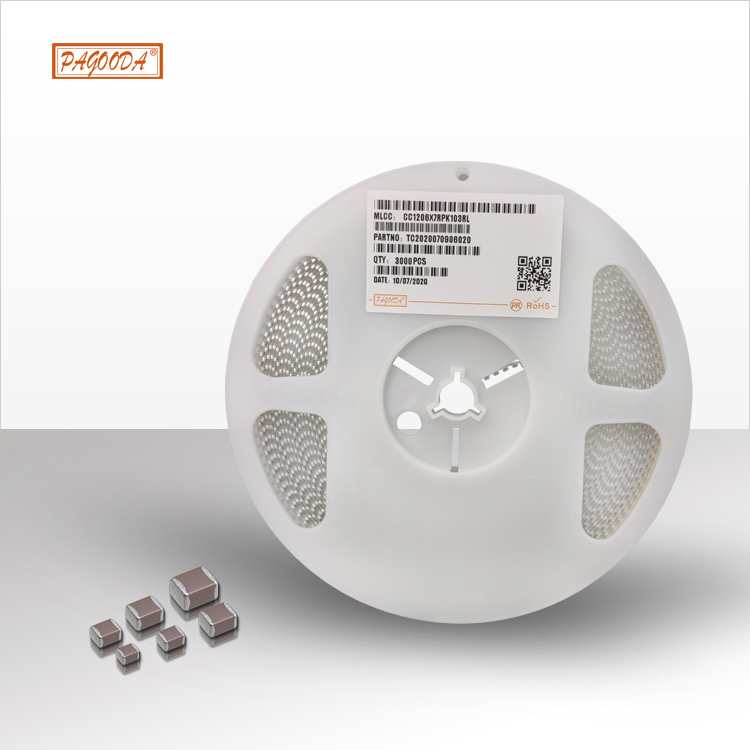

平尚科技抗振電容采用氧化鋯增韌氧化鋁基板（斷裂韌性8.5MPa·m1/2），在JESD22-B113振動測試中（20G RMS/10-2000Hz），容值偏移＜±0.8%（AEC-Q200上限±15%）。
1. 陶瓷纖維增強介質層
在BaTiO?介質中嵌入5vol%硅酸鋁纖維（直徑0.5μm），形成三維網狀支撐。振動測試顯示，諧振點處應力集中降低62%，在15G/2000Hz正弦掃頻下無微裂紋產生。
2. 波紋銅鎳合金端電極
端電極表面激光刻蝕40μm波紋結構（波長100μm），焊料填充深度提升3倍。配合SnAgCu-Ge焊膏（延展性+35%），在0.3mm PCB彎曲變形下，焊點疲勞壽命＞5000次循環。
3. 車規級應力緩沖封裝
采用0.1mm柔性硅膠包覆層（彈性模量0.5MPa），吸收90%沖擊能量。通過MIL-STD-810H機械沖擊測試（75G/11ms），電容內部電場畸變率＜0.1%。
步驟1：振動譜分析與G值映射
根據無人機機動包線確定振動環境：
旋翼機：主頻300-800Hz，峰值G值20G
固定翼：寬頻50-2000Hz，持續G值8G
平尚PS-AD系列在300Hz/20G條件下，容值漂移率公式：
ΔC/C? = K·(f·G)^0.5
（K=0.0015，僅為常規MLCC的1/6）
步驟2：焊點應力仿真優化
建立電容-焊點-PCB有限元模型：
焊盤設計：采用淚滴形焊盤（長度延伸0.2mm），應力集中系數從3.8降至1.9
布局規則：電容長軸平行PCB彎曲方向，距板邊≥3mm
某六旋翼植保無人機案例：飛控板邊緣布置平尚PS-AD0603 10μF電容，在5m/s2急停時容值波動＜0.3%
步驟3：溫度-振動加速壽命驗證
執行組合應力老化測試：
條件：-40℃?85℃溫度循環 + 10G RMS隨機振動
判據：1000小時老化后容值變化＜±2%，ESR增長＜10%
實測平尚電容在復合應力下壽命＞15年（等效飛行50萬公里）
當無人機在風暴中穩定懸停時，平尚科技的抗振電容正以陶瓷纖維錨鏈鎖死微米級位移，用波紋焊盤化解千牛沖擊，終在飛控板的方寸之地，將每一次15G的過載機動轉化為納安級的電流穩定——這正是智能飛行突破物理邊界的沉默守護者。
