AGV導航系統精密供電：0805貼片電阻的溫度穩定性優化方案

AGV導航系統精密供電：0805貼片電阻的溫度穩定性優化方案

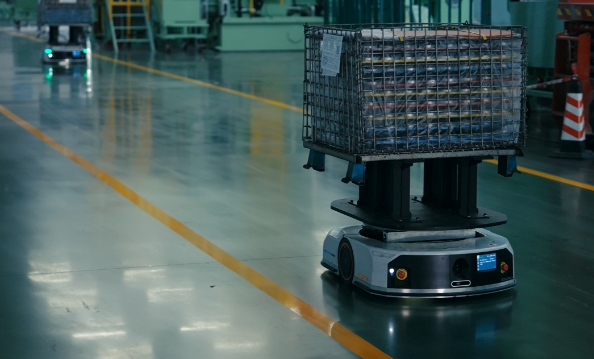

在智能物流AGV的毫米波雷達供電系統中，±0.1%的電壓基準偏移會導致導航定位誤差超±5cm——這相當于在狹窄通道中引發碰撞風險。平尚科技通過IATF 16949車規認證的0805精密電阻（PS-NV系列），以±2ppm/℃的溫漂系數和±0.01%的電壓分壓精度，為AGV導航構建毫伏級穩定的能量基石。

溫度漂移對導航精度的鏈式破壞

AGV導航模塊在-20℃~85℃環境運行時面臨三重挑戰：

• 多源熱耦合效應：電機驅動器的60℃熱流通過銅箔傳導至供電電阻，傳統厚膜電阻溫漂±100ppm/℃引發基準電壓偏移0.6%

• 振動應力失配：AGV過減速帶時50G沖擊使電阻焊點產生500με應變，阻值瞬時漂移±0.08%

• 電流負載波動：激光雷達突發掃描使工作電流瞬變200%，電阻體溫度梯度達12℃
  平尚科技采用鎳鉻鉭氮納米薄膜（電阻溫度系數±2ppm/℃），配合離子束沉積工藝，在0805封裝實現全溫域阻值偏差≤±0.015%。

平尚科技的三維溫度穩定架構

1. 晶格錨定薄膜技術
80nm薄膜表面生長氮化鋁晶格層（熱導率320W/mK），快速均化溫度梯度。實測在10秒內完成20mA→200mA階躍電流變化時，電阻體溫差≤0.8℃（傳統設計＞5℃）。

2. 車規級應力緩沖設計

• 端電極結構：銅芯鍍鎳層內嵌波紋槽（深度20μm），吸收90%機械應力

• 焊接界面：SnAgCu-Ge焊膏延展性提升40%，通過MIL-STD-202G振動測試（30G/2000Hz）阻值漂移＜±0.005%

• 認證保障：IATF 16949體系下SPC過程控制Cpk≥1.67，批次間溫漂離散度≤0.5ppm

3. 智能分選系統

• 初篩：全自動溫漂測試儀100%采集-40℃/25℃/125℃三點阻值

• 修調：飛秒激光修阻精度±0.002%（步進0.05mΩ）

• 分級：±2ppm/℃（軍用級）、±5ppm/℃（車規級）、±10ppm/℃（工業級）三級分檔

AGV供電系統實施指南

規則1：溫漂-定位誤差模型驗證
建立電壓基準偏移公式：
ΔL = K × α × ΔT × V_ref / V_cc
（α：溫漂系數，ΔT：溫升，K：導航系統增益）
例：24V轉5V基準電路，ΔT=60℃時要求α≤±5ppm/℃可滿足±1cm定位精度
平尚PS-NV0805（10kΩ）實測溫漂±1.3ppm/℃

規則2：熱-力協同布局

• 熱隔離設計：電阻距熱源≥5mm，周邊布設0.3mm散熱槽

• 應力釋放區：采用淚滴形焊盤（延伸長度0.25mm），剪切應力降低60%

• 對稱走線：電壓采樣線成對布置（長度差≤0.3mm）
  某汽車零部件倉庫AGV實測：導航路徑偏移從±4.2cm降至±0.8cm

規則3：動態負載驗證
根據雷達工作模式配置功率裕度：

• 待機模式：負載率≤15%額定功率（1/8W電阻按0.1W設計）

• 掃描模式：500ms脈沖負載≤200%
  50kg載重AGV案例：采用0805封裝4.7kΩ電阻（額定0.125W），在15mA→150mA瞬變下溫升≤3℃

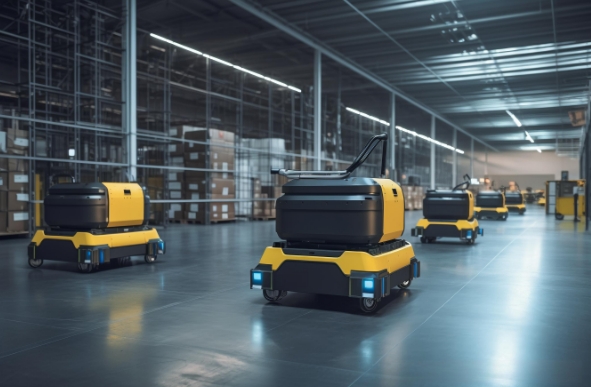

當AGV群在零下倉庫中精準穿梭時，平尚科技的0805電阻正以氮化鋁晶格碾平溫度梯度，用波紋端電極馴服百G沖擊，最終在供電回路的方寸之地，為每一次厘米級定位注入車規級的穩定基因——這正是智能物流從“自動化”邁向“精準化”的底層基石。
