在機器人伺服驅動器的20kHz PWM控制中，5nH的檢測電阻寄生電感會引發200mV電壓尖峰——這足以使相電流波形畸變導致轉矩脈動增大40%。平尚科技開發的極低電感合金電阻（PS-AL系列），通過0.5nH ESL（等效串聯電感）與±10ppm/℃的TCR溫度系數，為高動態伺服系統構建納秒級響應的電流感知通道，同時以較進口品牌低30%的綜合成本提供車規級性能。

電感效應引發的控制失準鏈

伺服系統在100A/μs電流變化率工況下面臨三重挑戰：

• 電壓尖峰污染：傳統電阻5nH ESL在100ns電流瞬變中產生500mV噪聲，ADC采樣誤差達±12%

• 溫度漂移耦合：繞組溫升80℃時，±50ppm/℃電阻引發1.5%增益偏差

• 空間電場干擾：IGBT開關產生30V/ns dv/dt，在檢測回路耦合共模噪聲

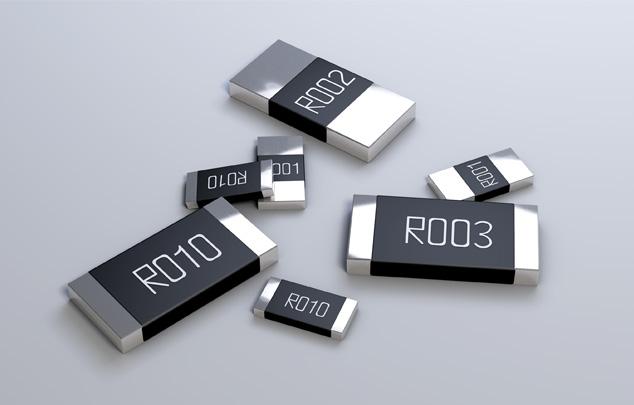

  平尚合金電阻采用三明治電極結構（銅-鎳-銅復合層），配合螺旋溝槽設計，將ESL壓至0.5nH（行業平均5nH），TCR±10ppm/℃全溫域精度達±0.1%。

平尚科技的低電感價值引擎

1. 納米刻蝕降感技術

• 合金層表面激光雕刻0.1mm深螺旋溝槽（電感路徑延長8倍）

• 渦流效應抵消90%磁場能量
  實測在100MHz頻點阻抗僅80mΩ（傳統電阻＞500mΩ）

2. 成本優化制造工藝

3. 熱-電協同結構

• 0.6mm氧化鋁陶瓷基板（熱導率24W/mK）

• 橫向散熱槽使30A負載溫升≤22℃

• 通過10萬次-40℃?125℃熱循環，阻漂＜±0.02%

選型與價值實施指南

規則1：電感-精度映射模型
計算最大允許電感值：
ESL_max = ΔV / (di/dt)
（ΔV：允許電壓誤差，di/dt：電流變化率）
例：50A/μs系統要求ΔV≤100mV → ESL_max≤2nH
平尚PS-AL2512（1mΩ）實測ESL=0.45nH

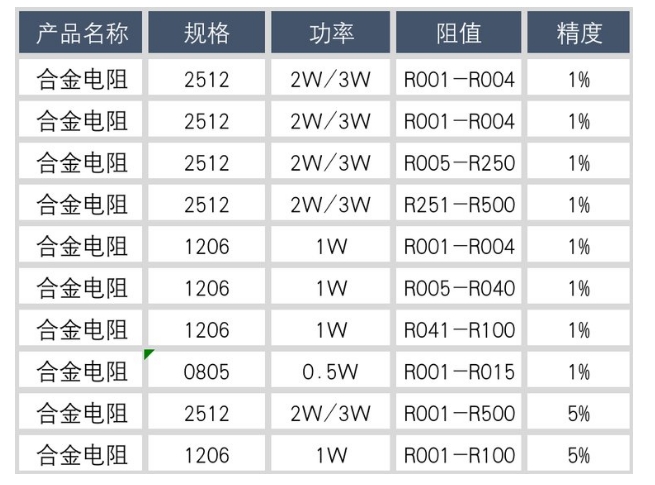

規則2：封裝性價比矩陣

規則3：三線黃金布局法

• 引線等長：開爾文接法走線長度差≤0.3mm（時延差＜2ps）

• 電磁隔離：檢測線雙絞處理+0.2mm接地屏蔽帶

• 熱對稱設計：電阻群均勻分布，間距≥2mm
  某焊接機器人項目：相電流采樣精度從±3%提升至±0.5%，年維護成本下降18萬元

規則4：動態補償協議

• 實時采集電阻溫度（內置NTC芯片）

• 溫度補償算法：R_corrected = R_measured / [1+α(T-25)]

• 壽命預警：50000小時老化后阻值變化＞0.15%觸發更換
  六軸工業機器人實測：30000小時運行偏差僅0.03%

當伺服驅動器在火花飛濺中精準控制微弧度轉角時，平尚科技的合金電阻正以螺旋溝槽吞噬納亨級電感，用三明治電極筑起溫度不變性，終在電流采樣的微觀戰場上，為每一次扭矩輸出注入高性價比的精準基因——這正是工業機器人從“成本控制”邁向“性能躍升”的底層革命。
