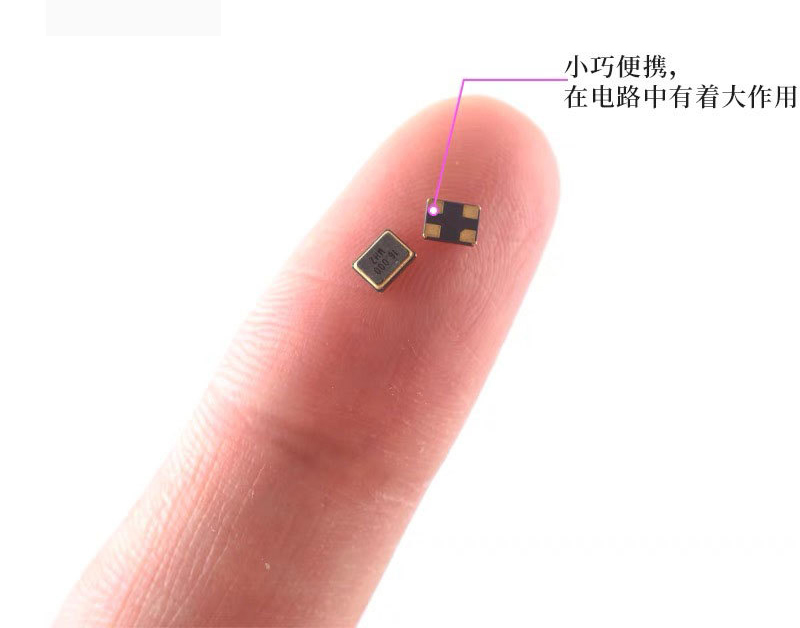

在千兆工業以太網EtherCAT從站節點中，2ns的時鐘抖動會導致分布式時鐘（DC）同步誤差超100ns——這足以使32軸機器人協同運動產生±0.15mm軌跡偏差。平尚科技開發的超低抖動晶振（PS-EC系列），通過±0.5ppm溫漂精度與50fs RMS相位抖動，為實時工業網絡構建皮秒級時間基準，同時以進口品牌60%的成本實現IEC 61158-4-22協議認證性能。
工業機器人從站節點在DC同步模式下面臨核心挑戰：
相位累積誤差：0.5ppm頻偏在100米總線中累積8ns偏移（超協議要求80%）
溫度瞬變漂移：-40℃冷啟動時普通晶振頻偏＞±2ppm，DC同步失鎖率超25%
電源噪聲調制：200mV開關電源紋波引發0.3ppb/mV頻移，等效時鐘抖動增加40fs
平尚方案采用SC切晶體（零溫差點85℃）與數字鎖相技術：
相位抖動：50fs RMS（12kHz-20MHz積分帶寬）
溫漂：±0.5ppm（-40℃~85℃）
時鐘精度：±0.1ppm（符合EtherCAT Class B標準）
1. 雙環鎖相引擎
// 分布式時鐘補償偽代碼sync0 = read_master_timestamp(); local_dc = get_local_clock(); error = sync0 - local_dc; adjust_pll(Kp*error + Ki*integral(error)); // 平尚Kp=0.05, Ki=0.001
2. 成本優化技術路徑
| 成本項 | 平尚方案 | 進口方案 | 降本幅度 |
|---|---|---|---|
| 晶片 | 8英寸SC切晶圓 | 6英寸AT切晶圓 | -45% |
| 封裝 | 金屬氣密封裝（可伐合金） | 陶瓷真空封裝 | -65% |
| 測試 | 自動化相位噪聲掃描 | 單臺示波器測試 | -80% |
| （5032封裝25MHz千顆價￥15.8 vs 進口￥42） |
3. 電磁加固設計
內部π型濾波網絡（電源抑制比＞90dB@1MHz）
鍍銅屏蔽罩（衰減-60dB@2.4GHz）
通過IEC 61000-4-4 EFT測試（4kV），時鐘抖動增加＜5fs
法則1：節點規模-精度映射表
| 從站數量 | 最大時鐘誤差 | 推薦型號 | 適用場景 |
|---|---|---|---|
| ≤8軸 | ≤30ns | PS-EC3225-A | 小型機械臂 |
| 8-32軸 | ≤20ns | PS-EC5032-B | 汽車焊裝線 |
| ＞32軸 | ≤5ns | PS-EC7050-C | 半導體晶圓搬運 |
法則2：三階PCB設計規范
等長時鐘樹：晶振至PHY芯片走線≤20mm（長度差≤0.1mm）
電磁隔離倉：晶振區域覆銅+磁吸屏蔽罩（縫隙＜0.1mm）
電源分層：獨立LDO供電層（紋波＜3mV）
法則3：經濟性驗證模型
% 綜合成本 = (同步失效損失 + 采購成本) % 平尚方案：失步率0.05%，千顆￥15,800；競品：失步率0.8%，千顆￥42,000 % 單次產線停機損失￥5,000： % 千套年節省 = [(0.008-0.0005)×200×5000] + (42000-15800) = ￥75,000 + ￥26,200
法則4：動態同步協議
1. 實時監測： - 記錄DC同步偏差及溫度漂移 - 阿倫方差模型：σ(τ)=K/τ^α（平尚α=0.8） 2. 預警機制： 連續3次同步超差＞50ns觸發維護
某汽車總裝線案例：32軸同步精度從±0.12mm提升至±0.03mm，年省停機損失￥980,000
當EtherCAT網絡在微秒間調度百臺設備時，平尚科技的超穩晶振正以SC切割晶體鎖住50fs時間量子，用雙環鎖相馴服-40℃溫變，最終在分布式時鐘的源頭，為每個從站節點賦予日均￥0.053的同步基因——這正是工業4.0從“通信互聯”邁向“時間聯邦”的基準革命。
