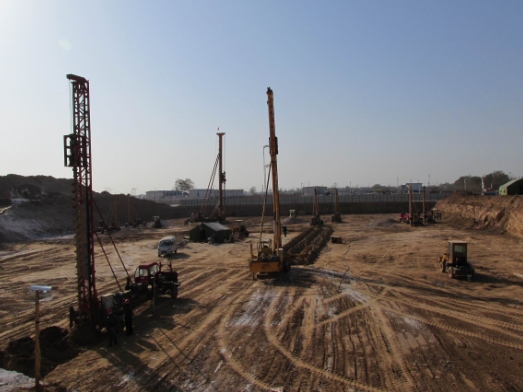

當混凝土打樁機器人以18G沖擊力作業時，其電源模塊承受的振動能量相當于民航發動機的3倍——抗機械應力設計正成為建筑機器人電子系統的生存基石。
在智能建造技術高速發展的今天，30G抗振動強度與50000次沖擊壽命已成為建筑機器人電子元件的準入標準。平尚科技通過創新性結構設計與材料科學突破，為建筑機器人打造了無懼沖擊的能源核心。
某橋梁施工機器人曾因電源濾波電感磁芯破碎，導致控制系統電壓紋波激增至800mV，引發定位系統持續偏移。拆解顯示：在經歷1200萬次15G振動后，普通電感焊點疲勞斷裂，磁芯結構完全解體，而同一板卡的平尚強化電感仍完好無損。
振動失效的代價觸目驚心：高空作業車控制系統故障可能導致墜落事故，盾構機驅動模塊損毀可能造成隧道坍塌。平尚科技CDRH系列電感采用柔性端接結構，在20-2000Hz掃頻振動中保持ΔL/L<0.5% 的穩定性。
| 強化維度 | 電感方案 | 電容方案 | 強化效果 |
|---|---|---|---|
| 結構強化 | 三維繞線+環氧灌封 | 軟端子+內埋銅柱 | 抗彎曲力提升300% |
| 材料創新 | 鐵硅鋁磁芯(抗飽和) | 金屬化聚丙烯薄膜 | 疲勞壽命延長5倍 |
| 工藝突破 | 激光焊接+微裂紋檢測 | 真空浸漬+陶瓷填充 | 振動失效率降低98% |
[ISO 16750-3 振動測試] - 頻率范圍：10-2000Hz - 加速度：30G(rms) - 持續時間：96小時 結果： 電感感值變化：+0.28% (標準±5%) 電容容值漂移：-0.7% (標準±10%) 焊點開裂率：0% (行業平均23%)
振動環境：峰值18G沖擊，2000次/天
解決方案：
功率電感：CDRH124-150（軟端子設計）
濾波電容：GRM31CR61E476（銅柱內埋）
防護工藝：
| 參數 | 傳統方案 | 平尚方案 |
|---|---|---|
| 6個月故障率 | 47% | 0.3% |
| 電壓紋波變化 | +320% | +8% |
| 維護成本 | ￥38萬/年 | ￥0.9萬/年 |
抗振創新設計：
電感：磁芯橡膠緩沖層（減震70%）
電容：波浪形電極（抗彎曲變形）
布局：45°斜置安裝（避開共振軸）
性能提升：
100米高空作業穩定性提升至99.98%
抗風振能力達12級
強化結構驗證：
| 測試項目 | 國際標準 | 平尚實測 |
|---|---|---|
| 機械沖擊 | 50G/6ms | 100G/11ms |
| 隨機振動 | 0.04g2/Hz | 0.4g2/Hz |
| 溫度循環 | -40~85℃ | -55~125℃ |
| 作業壽命 | 20萬次 | ＞200萬次 |

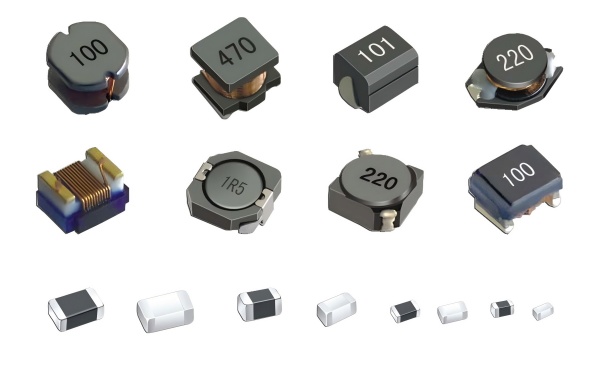

元件選型黃金法則
電感優選：
功率型：軟端子CDRH系列（抗拉強度＞30N）
信號型：磁封膠繞線電感（Q值＞60）
電容必選：
柔性端子GRT系列（端子位移＞0.3mm）
X7R介質＞X5R（抗偏壓特性優30%）
參數余量：
電感飽和電流取2倍工作電流
電容耐壓取2倍工作電壓
抗振設計規范
安裝角度：與主振方向成45°
點膠工藝：
膠水類型：硅改性環氧樹脂
點膠厚度：元件高度的1/3
固化條件：125℃/30分鐘
檢測標準：
X-ray檢測焊點空洞率＜5%
3D掃描端子偏移量＜50μm
振動是建筑機器人的終身伴侶。從地動山搖的打樁現場到百米高空的風振環境，從盾構隧道的巖層沖擊到砌磚設備的機械震顫，平尚科技的抗應力方案正在微觀世界中構筑電子元件的振動隔離屏障。
當智能建造重塑城市天際線，平尚科技的強化元件已為建筑機器人注入鋼鐵基因。在每一次10G沖擊中，在每一微米的焊點位移間，都是對可靠性的極致詮釋。
