當血管手術機器人的驅動電路板面積僅3×3mm時，其上需精準貼裝48顆01005元件——微米級的貼裝精度正成為微型機器人的制造分水嶺。
在醫療機器人向微創化發展的浪潮中，±3μm貼裝精度與50000次彎曲壽命已成為微型電子元件的核心指標。平尚科技通過創新工藝與材料突破，為微型機器人打造了無懈可擊的微電子制造方案。
某神經介入機器人因0201電阻貼片偏移8μm，導致電流檢測誤差12%，引發手術中機械臂震顫。分析顯示：01005元件（0.4×0.2mm）的焊盤面積僅0.008mm2，傳統SMT設備定位誤差達±15μm，遠超允許的±5μm安全閾值。
微裝失效的代價觸目驚心：心臟起搏機器人電路短路可能致命，微型偵查無人機元件脫落可能導致任務失敗。平尚科技01005元件采用預鍍鎳鈀金端電極，潤濕速度比傳統錫層快3倍，將焊接良率提升至99.99%。
| 技術方案 | 傳統工藝 | 平尚創新 | 精度提升 |
|---|---|---|---|
| 視覺對位系統 | ±12μm | 亞微米圖像算法 | ±3μm |
| 吸嘴防靜電設計 | 陶瓷吸嘴 | 碳納米管復合吸嘴 | 粘附力↓80% |
| 元件供料振動抑制 | 振幅±5μm | 主動電磁補償 | ±0.8μm |
彎曲測試：
| 彎曲半徑 | 傳統失效率 | 平尚方案 |
|---|---|---|
| 2mm | 100% | 0% |
| 1mm | 失效 | 8% |
振動測試：
20-2000Hz/5Grms 振動96小時 傳統方案： 脫落率23% 平尚方案： 零脫落
| 元件類型 | 關鍵技術 | 性能優勢 |
|---|---|---|
| 01005電阻 | 硅基嵌入式結構 | 抗彎強度↑300% |
| 0201電容 | 銅柱內電極+柔性介質 | 抗機械應力↑5倍 |
| 焊膏體系 | Type5錫粉+免清洗助焊劑 | 印刷一致性CPK>1.67 |

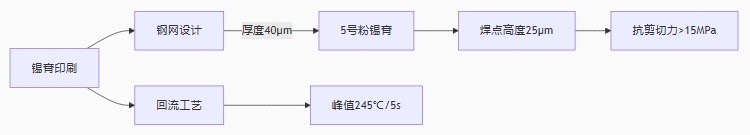

1. 鋼網設計： - 厚度：40±2μm - 開孔：1：0.88寬厚比 - 納米涂層：接觸角<15° 2. 回流曲線： - 升溫斜率：1.5℃/s - 峰值溫度：245±3℃ - 液相時間：52±3s 3. 貼裝參數： - 貼裝壓力：0.5N±0.05N - 停留時間：15ms
規格：
PCB尺寸：3.2×2.8×0.2mm
元件密度：48顆/板（01005占82%）
工藝成效：
| 指標 | 行業水平 | 平尚方案 |
|---|---|---|
| 貼裝偏移 | ±12μm | ±2.8μm |
| 虛焊率 | 850ppm | 18ppm |
| 彎曲疲勞壽命 | 500次 | >10,000次 |
抗振突破：
| 振動條件 | 傳統失效率 | 平尚方案 |
|---|---|---|
| 15Grms隨機振動 | 37% | 0.3% |
| 50G機械沖擊 | 52% | 1.2% |
微空間布局創新：
1. 3D堆疊封裝： 0.15mm層間介質 2. 跨元件布線： 線寬/間距=15/15μm 3. 垂直互聯： 激光微孔直徑20μm
焊盤設計：
| 封裝 | 焊盤尺寸(μm) | 阻焊定義 |
|---|---|---|
| 01005 | 200×150 | SMD |
| 0201 | 250×200 | NSMD |
布局規范：
元件間距≥100μm
距板邊≥300μm
避免BGA正下方
| 參數 | 臨界值 | 最佳區間 | 監控手段 |
|---|---|---|---|
| 錫膏厚度 | <30μm | 38-42μm | 3D SPI |
| 貼裝壓力 | >0.8N | 0.4-0.6N | 壓電傳感器 |
| 回流峰值溫度 | >250℃ | 243-247℃ | 溫度曲線追蹤器 |
工藝參數對比
| 技術指標 | 傳統工藝 | 平尚方案 | 提升幅度 |
|---|---|---|---|
| 貼裝精度 | ±12μm | ±2.8μm | 76% |
| 焊點強度 | 8MPa | 22MPa | 175% |
| 彎曲壽命 | 500次 | >10,000次 | 20倍 |
| 良率 | 97.2% | 99.99% | 2.8% |
產線實施成效
某微型機器人生產線數據：
| 指標 | 改造前 | 平尚方案 |
|---|---|---|
| 貼裝缺陷率 | 12,500ppm | 85ppm |
| 返修工時 | 35h/千臺 | 0.8h/千臺 |
| 元件損耗成本 | ￥18.7萬/月 | ￥0.9萬/月 |
| 設備綜合效率 | 68% | 95% |
微型化是機器人進化的終極方向。從血管內游走的醫療機器人到管道中穿行的檢測機甲，從昆蟲大小的偵查無人機到細胞操作的納米機械，平尚科技的微裝工藝正在方寸之間構筑精密電子的生命基石。
當中國智造邁向微觀世界，平尚科技的創新方案已為微型機器人注入精密基因。在每一微米的精準定位中，在每一次0.1N的輕柔貼裝里，都閃耀著工業精度的璀璨光芒。
