當焊接機器人以每分鐘60次頻率啟停時，其電源板上φ12mm電解電容承受的機械應力相當于每天經受86,400次微型地震——科學的布局設計正成為高可靠機器人的隱形結構師。
在工業機器人向高密度集成邁進的今天，±0.3mm的元件間距控制與15℃的溫升降幅已成為PCB設計的生死線。平尚科技依托IATF 16949車規認證體系，為工業機器人打造了零缺陷的電氣布局法則。
某汽車產線焊接機器人曾因濾波電容布局違規，導致回流焊后47%電容虛焊，引發產線癱瘓三天。熱成像分析顯示：電解電容距離IGBT模塊僅3mm，工作時溫差達82℃，熱應力使焊點產生微裂紋。
設計失誤的代價觸目驚心：手術機器人電源失效可能中斷手術，物流AGV電容爆漿可能引發火災。平尚科技車規級電解電容通過2,000小時85℃驗證，其防爆閥開啟壓力0.35MPa為安全布局奠定基礎。

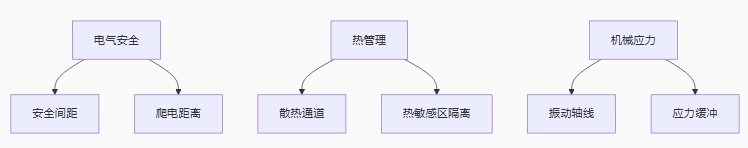

| 布局要素 | 規范要求 | 失效風險閾值 |
|---|---|---|
| 電容-熱源間距 | ≥8mm（自然冷卻） | <3mm（焊點開裂） |
| 電容-板邊距離 | ≥5mm | <2mm（機械損傷） |
| 平行貼裝角度 | 與振動方向成45°±5° | 0°/90°（應力集中） |
| 電感磁輻射間距 | ≥10mm（敏感IC） | <3mm（信號干擾） |
| 散熱方案 | 適用場景 | 溫升降幅 |
|---|---|---|
| 銅箔散熱島 | 30W以下電源 | 8-12℃ |
| 垂直散熱通道 | 緊湊型驅動板 | 15-18℃ |
| 導熱硅膠墊 | 大功率模塊（>50W） | 20-25℃ |

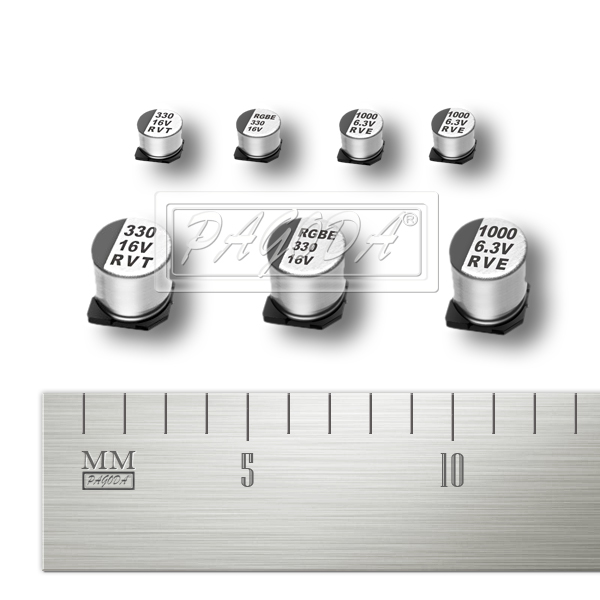

電解電容防震體系
45°斜角布局（振動應力↓40%）
硅膠緩沖支架（抗沖擊力↑300%）
淚滴焊盤設計（抗剝離力↑150%）

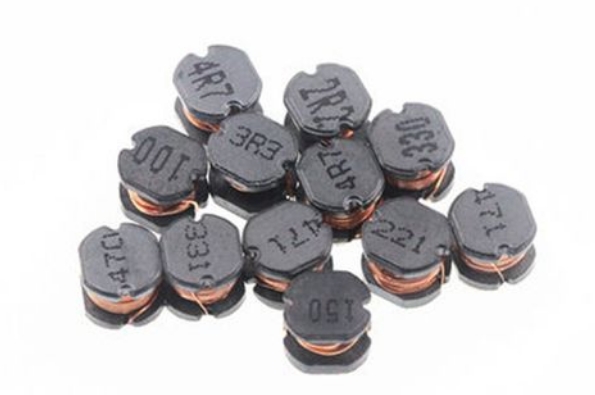

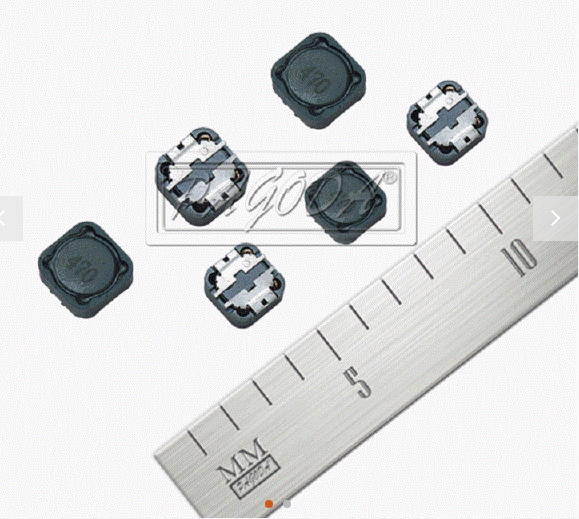

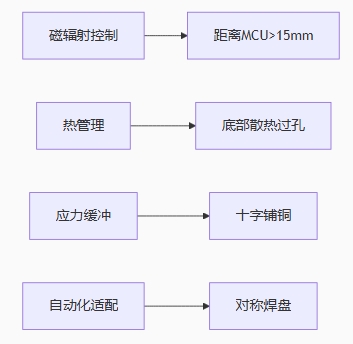

功率電感抗振方案
磁芯橡膠墊圈（Q值衰減↓至3%）
十字鋪銅加固（共振頻率↑至2.8kHz）
底部點膠工藝（位移量<5μm）
| 參數 | 手工組裝 | 自動化生產 | 優化方向 |
|---|---|---|---|
| 元件間距 | ≥1.5mm | ≥0.8mm | 密度提升47% |
| 貼裝精度 | ±0.3mm | ±0.05mm | 精度↑500% |
| 極性標識 | 絲印符號 | 激光凹槽 | 識別率100% |
1. 階梯式升溫曲線： 預熱區：2℃/s → 150℃/90s 回流區：1.5℃/s → 245℃/8s 2. 熱敏感元件屏蔽： - 電容頂部貼隔熱膜 - 電感加裝吸熱罩 3. 氮氣保護： - 氧含量<800ppm - 降低端子氧化
布局方案：
輸入濾波： 2×φ10mm電解電容(45°斜裝) Buck電路： 10μH電感+散熱島設計 間距規范： - 電容-電感≥8mm - 電容-板邊=6mm
實測數據：
| 指標 | 常規布局 | 平尚方案 |
|---|---|---|
| 溫升 | 48℃ | 33℃ |
| 振動位移 | 12μm | 3μm |
| 虛焊率 | 1.2% | 0.03% |
極端環境驗證：
| 測試條件 | 國際標準 | 平尚布局 |
|---|---|---|
| 溫度循環 | -40~85℃ | -55~125℃ |
| 機械沖擊 | 50G | 100G |
| 振動壽命 | 100萬次 | 500萬次 |
潔凈室適配：
無硅揮發材料
離子污染等級<0.1μg/cm2
通過ISO Class 3認證
方向控制：
防爆閥朝板外（角度>120°）
遠離連接器/螺絲孔
散熱設計：
- 底部鋪銅面積≥10倍電容投影 - 熱過孔數量：φ0.3mm×16個 - 銅厚≥2oz
焊盤規范：
| 電容直徑 | 焊盤寬度 | 阻焊開窗 |
|---|---|---|
| φ8mm | 1.8mm | 內縮0.1mm |
| φ10mm | 2.2mm | 外延0.15mm |
| 參數 | 手工標準 | 自動化要求 | 檢測手段 |
|---|---|---|---|
| 貼裝偏移 | ±0.3mm | ±0.05mm | AOI+3D SPI |
| 焊膏厚度 | ±20% | ±5% | 激光測厚儀 |
| 極性準確率 | 98.5% | 100% | 深度學習視覺 |
布局優化效益對比
| 優化維度 | 常規方案 | 平尚規范 | 提升幅度 |
|---|---|---|---|
| 溫升 | 48℃ | 33℃ | 31%↓ |
| 振動失效率 | 1.2% | 0.03% | 97.5%↓ |
| 空間密度 | 18件/100cm2 | 27件/100cm2 | 50%↑ |
| 返修率 | 3.7次/年 | 0.2次/年 | 95%↓ |
產線實施數據
某年產5萬臺機器人產線：
| 指標 | 改造前 | 平尚方案 |
|---|---|---|
| 生產直通率 | 83.7% | 99.2% |
| 工時成本 | ￥38.5/臺 | ￥21.6/臺 |
| 設備故障率 | 7.2次/月 | 0.3次/月 |
| 三年綜合成本 | ￥1.7億 | ￥0.9億 |

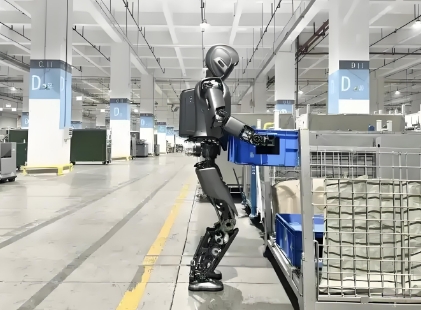

每一毫米的布局優化都是可靠性的量變積累。從汽車產線轟鳴的焊接機械臂到半導體工廠的晶圓搬運手，從物流倉庫奔波的AGV到無塵室的手術系統，平尚科技的布局規范正在方寸之間構筑機器人的能量基石。
當工業機器人邁向百萬小時無故障運行，平尚科技的布局法則已為電子系統注入安全基因。在每一度的溫升降幅中，在每一次抗振優化的背后，都是對可靠性的極致承諾。
