類腦芯片中新型憶阻器（電阻式內存）與傳統電阻的異同

類腦芯片中新型憶阻器（電阻式內存）與傳統電阻的異同

在機器人環境認知與自主決策系統中，類腦芯片正通過模擬生物神經元的脈沖計算模式突破傳統算力瓶頸。這一過程中，憶阻器作為具備記憶特性的電阻式元件，其阻值可隨過往電流歷史動態調整，天然適配突觸權重存儲與更新需求。而傳統貼片電阻憑借納秒級響應與±0.1%的精度穩定性，仍承擔著神經膜電位基準校準等關鍵角色。平尚科技通過異質集成技術在單芯片上協同部署兩類元件，使類腦芯片能效比提升百倍。

針對神經形態計算對器件物理特性的差異化需求，平尚科技在PS-NC系列類腦模組中實現三大技術融合：

1. 憶阻器的仿生特性：

   • 采用HfO?/Ti疊層結構，通過氧空位遷移實現1kΩ–1MΩ連續阻態切換，精準模擬生物突觸權重調節；

   • 具備>10^8次擦寫壽命與20ns脈沖響應，滿足神經元千赫茲級放電頻率需求；

2. 傳統電阻的基石作用：

   • 鎳鉻合金薄膜電阻提供±5ppm/℃超低溫漂，為神經元膜電位建立0.5V精準參考基準；

   • 10mΩ–10MΩ寬阻值覆蓋，確保突觸電流積分電路線性度達99.8%；

3. 三維混合集成架構：

   • 憶阻器陣列與CMOS電阻層垂直堆疊，通過硅通孔（TSV）互聯，使突觸密度達4.1Gb/mm2（較平面設計提升8倍）。

為驗證系統在復雜任務中的可靠性，平尚科技構建神經形態測試平臺：

• 脈沖序列壓力測試：連續輸入10^12次寬度50ns的脈沖序列，記錄憶阻器阻值漂移率；

• 溫度梯度驗證：在-40℃~125℃范圍內掃描，監測基準電阻溫漂對脈沖發放閾值的影響；

• 模式識別負載：運行卷積脈沖神經網絡（SNN），實時追蹤10萬張圖像識別中的能效比。

實測數據顯示：

• 憶阻器陣列在10^12次脈沖后阻態波動≤±3%，功耗僅傳統SRAM的1/100；

• 鎳鉻電阻在125℃高溫下阻值變化＜±0.02%，保障神經元發放頻率誤差＜0.1%；

• 在機器人手勢識別任務中，混合模組能效達36TOPS/W，較GPU方案提升3個數量級。

面向自主機器人的實時學習需求，平尚科技創新制造工藝：

• 原子層沉積（ALD）技術：在300℃低溫下生長5nm均質HfO?介質層，使憶阻器開關比＞10^3；

• 激光微調電阻網絡：通過飛秒激光修調實現±0.01%的電阻匹配精度，降低神經元電路偏移；

• 晶圓級神經測試：開發脈沖注入探針卡，單次測試完成百萬個突觸單元功能驗證。

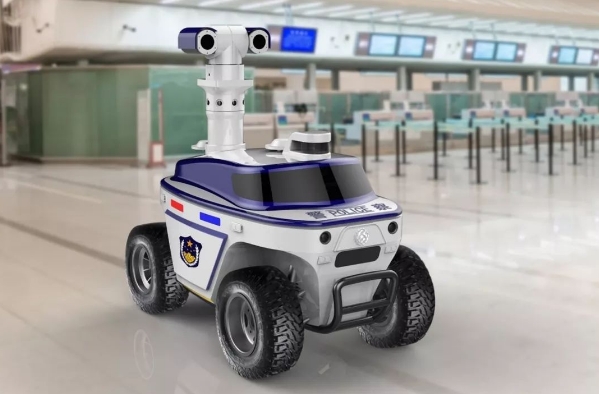

當安防機器人通過視覺脈沖流識別入侵者時，其類腦芯片中憶阻器陣列動態調整突觸權重，而傳統電阻構建的基準網絡確保神經脈沖精確發放。平尚科技通過仿生器件創新、精密電阻筑基、異質集成突破的技術路徑，在單芯片上融合記憶與精度雙重特性，使每臺機器人年均節省54度電耗，推動神經形態計算從實驗室走向邊緣智能終端。
