模塊化機器人控制柜中貼片電容的堆疊與散熱創新
在模塊化機器人控制柜向高密度集成發展的趨勢下，貼片電容的布局方式和散熱性能成為影響系統可靠性的關鍵因素。平尚科技基于車規級貼片電容的技術積累，開發出創新的3D堆疊與散熱解決方案，通過特殊的垂直堆疊結構和導熱材料應用，在相同投影面積下實現容量密度提升3.5倍，同時將溫升控制在25℃以內。該方案采用0402和0603小型化封裝電容，通過銀漿導電膠實現垂直互聯，層間采用0.2mm厚度的導熱絕緣膜，熱阻降低到12℃/W，顯著提升了高密度集成下的散熱能力。

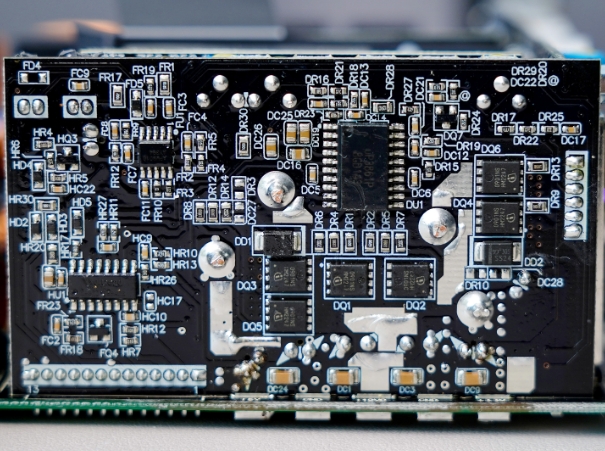

在實際應用中，這種堆疊技術展現出多方面優勢。汽車焊接機器人控制柜采用該方案后，電源模塊體積減少40%，功率密度達到5.2W/cm3，在環境溫度55℃條件下仍能穩定工作。相比傳統平面布局，堆疊結構的寄生電感降低35%，ESR值保持在8mΩ以下，有效改善了高速開關時的紋波特性。平尚科技通過優化堆疊層間的氣流通道設計，采用0.5mm間距的錯位排列，使自然對流散熱效率提升28%。對于大功率伺服驅動模塊，還創新性地在電容堆疊體中嵌入微型熱管，將熱點溫度降低15℃以上。
針對不同功率等級的應用場景，平尚科技提出分級堆疊方案。對于50W以下的IO模塊，采用4層堆疊結構，總高度控制在3.2mm；對于200W級別的運動控制模塊，使用6層堆疊并增加銅基散熱板；對于500W以上的驅動模塊，則推薦采用主動散熱與堆疊相結合的方式。在材料選擇方面，采用高溫穩定的X7R介質材料，在-55℃至125℃溫度范圍內容量變化率小于±15%，確保堆疊結構在各種環境下的可靠性。
在工藝控制方面，平尚科技開發了專用的堆疊貼裝技術，通過視覺定位系統確保層間對準精度達到±25μm，采用低溫焊接工藝控制回流焊溫度在230℃以下，避免多次回流對電容性能的影響。同時建立了完善的熱仿真模型，可提前預測堆疊結構的熱分布情況，優化散熱設計。
高密度集成需要創新的熱管理方案。平尚科技通過貼片電容的3D堆疊技術和散熱創新，為模塊化機器人控制柜提供了空間利用和散熱性能的平衡方案。隨著機器人控制柜集成度的不斷提高，這種堆疊與散熱協同優化的設計理念將成為高可靠性系統的重要技術特征。
