工業現場總線通信端口的貼片電阻抗浪涌設計要點

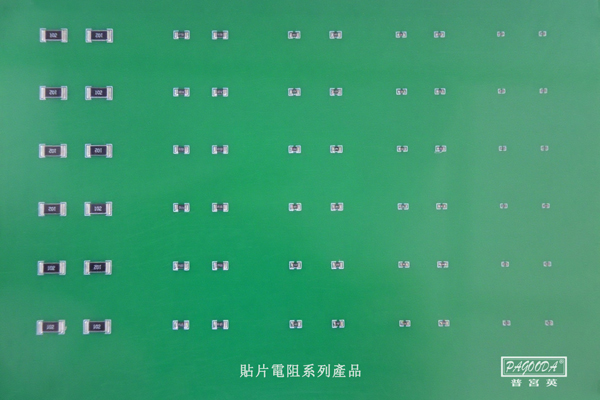

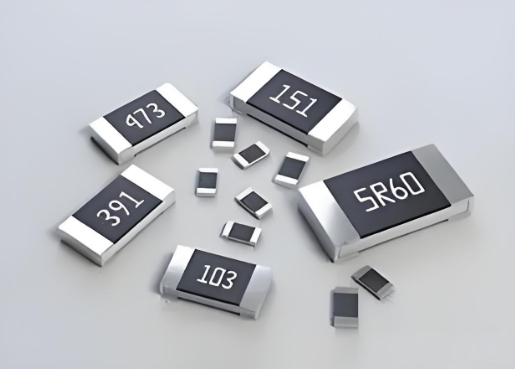

在工業現場總線通信系統中，端口設備的浪涌防護能力直接關系到整個網絡的穩定性和可靠性。平尚科技針對工業現場環境開發的抗浪涌貼片電阻系列，采用特殊的厚膜材料和結構設計，可承受1.2/50μs-8/20μs組合波形的浪涌沖擊，最高達到4kV/2kA的防護等級，為現場總線通信端口提供可靠的過壓保護。該系列電阻通過優化電極結構和散熱路徑，在0805封裝尺寸下實現2W的脈沖功率容量，響應時間小于1ns，能快速抑制浪涌電壓對后端電路的沖擊。
在實際工業環境中，這種抗浪涌設計展現出顯著優勢。PROFIBUS-DP通信端口采用該電阻后，浪涌抗擾度從原來的1kV提升到4kV，通信故障率降低80%。DeviceNet網絡在雷擊感應浪涌測試中，使用抗浪涌電阻的節點存活率達到100%，而普通電阻方案的損壞率超過30%。平尚科技通過創新性的多層電極設計，將電阻的耐沖擊能力提升至1000次以上，雖然成本比普通電阻高35%，但使通信端口的平均無故障時間（MTBF）提升至15萬小時。

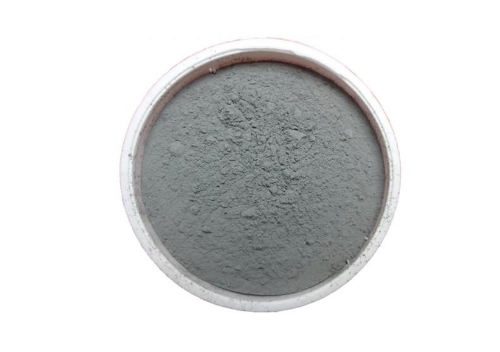

在具體設計過程中，需要重點考慮以下幾個技術要點：首先是電阻材料的選擇，要求采用耐高溫的釕酸鹽系厚膜材料，確保在浪涌沖擊下不發生不可逆變化；其次是電極結構，推薦使用階梯狀電極設計，避免電流集中導致的局部過熱；第三是散熱設計，要通過熱仿真優化電阻的安裝位置和散熱路徑；最后是配合其他保護器件，形成多級防護體系。平尚科技提供詳細的設計指南和仿真模型，幫助工程師優化防護方案。

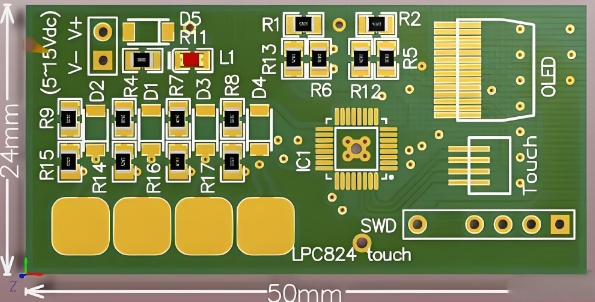

針對不同的現場總線標準，平尚科技提出差異化解決方案。對于PROFIBUS系統，推薦使用1206封裝2.5W電阻；對于CAN總線，采用0805封裝電阻；對于工業以太網，則建議使用多個電阻并聯的方式提高防護能力。在PCB布局方面，要求電阻盡可能靠近接口位置，引線長度不超過10mm，以減少寄生電感對防護效果的影響。
制造工藝方面，平尚科技采用高溫共燒技術制備電阻基體，確保材料致密性和熱穩定性。通過激光調整工藝精確控制阻值，采用銅電極代替傳統的銀鈀電極，提高電流承載能力。每批產品都經過100%的浪涌測試和高溫老化篩選，確保在實際應用中的可靠性。
浪涌防護是工業現場設備穩定運行的重要保障。平尚科技通過抗浪涌貼片電阻的技術創新和系統級解決方案，為工業現場總線通信端口提供了可靠的防護保障。隨著工業物聯網的快速發展，這種注重可靠性的設計理念將成為工業通信設備的重要技術標準。
