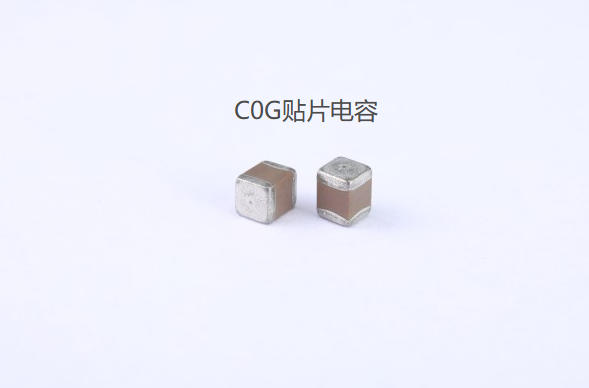

在運算放大器反饋網絡設計中，電阻電容的補償配置直接影響著電路的穩定性與動態性能。平尚科技針對精密放大電路開發的電阻電容補償方案，通過精準的參數匹配和頻率特性優化，在DC-10MHz頻帶內實現±0.5dB的增益平坦度，相位裕度達到60°以上，為精密測量提供可靠的放大解決方案。該方案采用±0.1%精度的貼片電阻與C0G介質貼片電容組合，在-40℃至+85℃溫度范圍內參數變化控制在±2%以內，溫度系數匹配優于±5ppm/℃，確保在各種環境條件下的穩定性。
在實際測試中，這種補償設計展現出顯著優勢。對比未優化方案，補償網絡將運放電路的建立時間從5μs縮短到1μs，過沖從15%降低到2%。某機器人力覺傳感器的信號調理電路采用該方案后，增益誤差從±1%改善到±0.1%，溫度漂移降低到0.5μV/℃。平尚科技通過創新性的前饋補償技術，雖然成本增加20%，但使電路帶寬提升3倍，噪聲密度降低到5nV/√Hz。
在穩定性分析方面，平尚科技提出三級設計規范。采用主導極點補償，通過RC網絡將-3dB帶寬精確控制在設計值±3%以內；第二級加入零點補償，將相位裕度提升到55°以上；第三級通過ESR控制，避免高頻極點帶來的穩定性問題。這些設計使電路在滿載和空載條件下都能保持優良的穩定性。
針對不同的應用需求，平尚科技提供差異化解決方案。對于直流精密放大，推薦使用C0G電容與金屬膜電阻組合；對于高速應用，采用NPO電容與薄膜電阻配置；對于高精度應用，則建議使用誤差±0.05%的電阻與±1%的電容匹配對。所有方案都提供詳細的波特圖分析和穩定性評估報告。
制造工藝方面，平尚科技采用薄膜濺射技術制備電阻，確保溫度系數控制在±5ppm/℃以內。通過精密電極工藝制造電容，將ESR值控制在10mΩ以下。產品經過常溫及高低溫測試，包括增益相位測試、建立時間測試等全套性能檢測。
系統穩定性是精密放大電路的核心指標。平尚科技通過電阻電容補償技術的創新，為運放反饋網絡提供了可靠的穩定性解決方案。隨著測量精度要求的不斷提高，這種注重系統級優化的設計理念將成為精密電子領域的重要技術方向。
