反激電源中貼片光耦在輸出電壓反饋中的穩定性設計
在AI加速卡和服務器電源系統中，反激式開關電源的穩定性直接影響著整個系統的可靠運行。輸出電壓反饋回路作為穩壓控制的核心環節，其設計質量對電源性能具有決定性影響。貼片光耦在實現輸出電壓隔離反饋的同時，也帶來了相位裕度和穩定性方面的挑戰。東莞市平尚電子科技有限公司（平尚科技）基于工業級技術積累，在貼片光耦的穩定性設計方面形成了完善的技術方案。
反饋環路的相位特性是穩定性設計的首要考量。平尚科技的貼片光耦通過優化載流子傳輸路徑，將傳輸延遲時間控制在3微秒以內，相比傳統光耦的5-8微秒有了顯著提升。在反激電源的閉環控制中，這種改進使得系統的相位裕度可保持在45度以上，有效避免了在負載突變時可能出現的振蕩現象。實測數據顯示，采用優化設計的反饋回路，在25%-100%負載階躍變化時，輸出電壓的恢復時間可縮短至200微秒以內。
電流傳輸比（CTR）的穩定性對環路增益具有關鍵影響。平尚科技的貼片光耦采用新型光電材料組合，在-40℃至105℃溫度范圍內，CTR的變化率控制在±10%以內。與普通光耦相比，這種溫度穩定性使得反激電源在不同環境溫度下都能保持一致的環路增益，輸出電壓精度可穩定在±2%范圍內。在AI訓練服務器的電源模塊中，這種穩定性確保了GPU核心電壓的精確調整，為高強度運算提供可靠的電力保障。
老化特性對長期穩定性的影響不容忽視。平尚科技的貼片光耦通過改進封裝材料和光學結構，在85℃滿載條件下工作1000小時后，CTR衰減率不超過初始值的8%。這一數據顯著優于普通光耦15-20%的衰減水平。在需要持續運行的AI推理服務器中，這種長期穩定性確保了電源系統在整個生命周期內都能保持一致的穩壓性能。
頻率響應特性直接影響系統的動態性能。平尚科技的貼片光耦通過優化PN結結構和驅動電路，將-3dB帶寬擴展至200kHz以上。在采用準諧振技術的反激電源中，這種寬帶特性使得系統能夠快速響應負載變化，將輸出電壓的紋波峰值控制在30mV以內，滿足國內AI芯片對電源質量的嚴格要求。

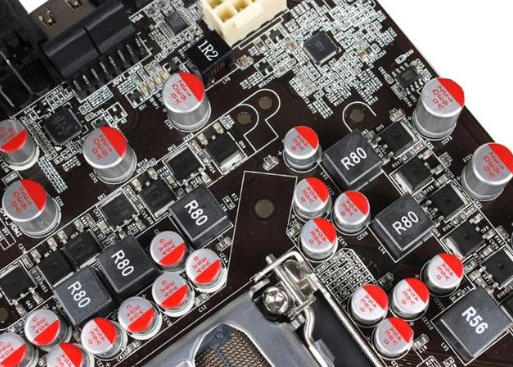

在實際應用案例中，平尚科技的穩定性設計方案已成功應用于多個AI服務器項目。在某國產AI訓練卡的反激電源中，采用優化后的貼片光耦反饋電路，將系統的負載調整率提升至±1.5%，同時將交叉調整率改善至±3%以內。這些參數完全滿足國內AI硬件廠商對輔助電源的性能要求。
補償網絡的設計需要與光耦特性精確匹配。平尚科技建議采用Type II補償網絡，通過合理配置零極點位置，將系統的增益裕度維持在10dB以上。在48V輸入的反激電源中，這種設計使得系統在全負載范圍內都能保持穩定，避免了在輕載條件下可能出現的次諧波振蕩。
布局設計對噪聲抑制同樣重要。平尚科技建議將貼片光耦的輸入和輸出回路嚴格分離，并在光耦下方設置完整的接地屏蔽層。通過合理的布局和屏蔽設計，可將共模噪聲對反饋信號的影響降低約60%，顯著提升系統的抗干擾能力。
絕緣性能對系統安全性具有決定性作用。平尚科技的貼片光耦采用增強型絕緣結構，隔離電壓達到3750Vrms，相比普通產品的1500-2500Vrms有了顯著提升。在交流輸入的反激電源中，這種高隔離強度確保了初級側和次級側之間的安全隔離，為系統提供了可靠的安全保障。
平尚科技工業級貼片光耦產品已通過嚴格的可靠性驗證。在溫度循環、高溫高濕、絕緣耐壓等環境測試中，產品性能均保持穩定，完全滿足AI電源系統對元器件可靠性的要求。
成本與性能的平衡需要精準把握。平尚科技通過提供不同CTR等級和響應速度的貼片光耦系列，幫助設計人員在系統性能和成本之間找到平衡點。例如，在要求較高的主電源反饋中使用高性能型號，而在輔助電源中采用標準產品，這樣既確保了系統性能，又控制了整體成本。
隨著AI服務器對電源性能要求的不斷提升，反激電源的穩定性設計將更加關鍵。平尚科技通過持續優化貼片光耦的傳輸特性、溫度穩定性和可靠性指標，為AI電源系統提供了可靠的隔離反饋解決方案，助力國產AI硬件實現更高水平的性能突破。
