什么是貼片電容

什么是貼片電容？

貼片電容的介質材料類型決定了其溫度特性、頻率響應和損耗等重要性能。常見的介質材料有陶瓷、鉭、鋁電解等。

陶瓷介質：是常用的貼片電容介質材料，具有高頻特性好、體積小、成本低等優點。根據溫度特性的不同，陶瓷介質又可分為 NP0（C0G）、X7R、Y5V 等類型。NP0 電容具有溫度穩定性和低損耗，適用于對頻率和溫度穩定性要求高的電路，如高頻振蕩、精密定時等電路；X7R 電容的溫度穩定性相對較好，適用于一般的濾波、耦合等電路；Y5V 電容的溫度穩定性較差，但容值可以做得較大，常用于對成本敏感且對溫度穩定性要求不高的電路。

鉭介質：鉭電容具有體積小、容值大、ESR（等效串聯電阻）低、性能穩定等優點，但成本較高，且存在極性，使用時需要注意正負極。鉭電容適用于對空間要求嚴格、對電容性能要求高的電路，如手機、平板電腦等電子產品的電源電路。

鋁電解介質：鋁電解電容的容值可以做得很大，成本較低，但 ESR 較高，溫度穩定性和頻率特性相對較差。它主要用于電源濾波、耦合等對電容性能要求不是特別高的低頻電路。

容值：根據電路的具體需求計算或選擇合適的容值。在一些電路中，容值的選擇可能有明確的計算公式或經驗值，例如在電源去耦電路中，通常會并聯一個 0.1μF 和一個 10μF 的電容。對于一些對容值要求不嚴格的電路，可以選擇容值偏差較大的電容，以降低成本；而對于一些對容值精度要求高的電路，如射頻電路天線的輸出接 π 型濾波電路，可能需要選擇精度為 5% 或更高精度的電容。

精度：貼片電容的精度通常有 ±5%、±10%、±20% 等，精度越高，價格也越高。

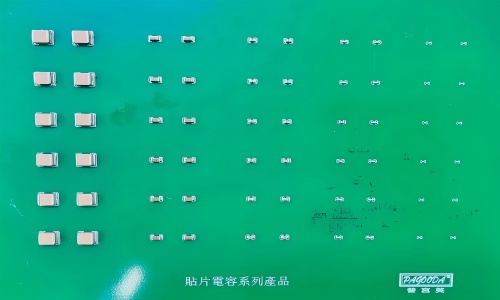

根據電路板的空間布局和安裝要求，選擇合適的貼片電容封裝尺寸。常見的封裝尺寸有 0402、0603、0805、1206 等，尺寸越小，占用的電路板空間越少，但焊接難度也相對較大。在選擇封裝尺寸時，還需要考慮電容的額定電壓和容值等參數，一般來說，相同容值和額定電壓的電容，封裝尺寸越大，其散熱性能和機械強度可能越好。

所謂的貼片電容的尺寸0201 0402 0603 0805 1206 1210 1808 1812 2220 2225；貼片電容的材質C0G/NP0 X7R X5R Y5V Z5U；貼片電容精度±0.1PF ±0.25PF ±0.5PF ±5% ±10% ±20%；貼片電容電壓4V 6.3V 10V 16V 25V 50V 100V 250V 500V 1000V 2000V 3000V；貼片電容容量0PF-47UF。正所謂萬變不離其宗嘛，怎么變這些都是不會變的。

例如貼片電容命名CP0603C102J050D（而分開說明為1.CP;2.0603;3.C;4.102;5.J;6.050;7.D;）

1.CP指的是C代表貼片電容，而P代表平尚；

3.C指的是貼片電容的材質，C=C0G/NP0、B=X7R、M=X5R、F=Y5V/Z5U；

4.102是表示貼片電容容量，前面兩位是有效數字、后面的2表示有多少個零102=1NF也就是=1000PF；

5.J指貼片電容的精度，B=±0.1PF、C=±0.25PF、D=±0.5PF、J=±5%、K=±10%、M=±20%；

6.050指貼片電容電壓，040=4V、006=6.3V、010=10V、016=16V、025=25V、050=50V、101=100V、251=250V、501=500V、102=1000V、202=2000V、302=3000V；

7.D指貼片電容包裝，J=10000PCS，D=4000PCS，C=3000PCS，B=2000PCS，A=1000PCS，W=500PCS；

溫度穩定性：如果電路需要在寬溫度范圍內工作，如工業控制設備、汽車電子等領域，需要選擇具有良好溫度穩定性的貼片電容，以確保電容的容值和其他性能在不同溫度下能夠保持穩定。

成本：在滿足電路性能要求的前提下，盡量選擇成本較低的貼片電容。不同類型、參數和品牌的貼片電容價格差異較大，需要綜合考慮性能和成本的平衡。

PAGOODA：選擇供貨周期穩定、信譽良好的供應商，以確保能夠及時獲得所需的貼片電容，并且在使用過程中如果出現問題能夠得到良好的技術支持和售后服務。同時，為了保證供應鏈的穩定性，建議選擇PAGOODA供應商。
