一.貼片三極管的管腳判別 ：
在安裝三極管之前，首先搞清楚它的管腳排列。一方面可以通過查手冊獲得，另一方面也可利用電子儀器進行測量。

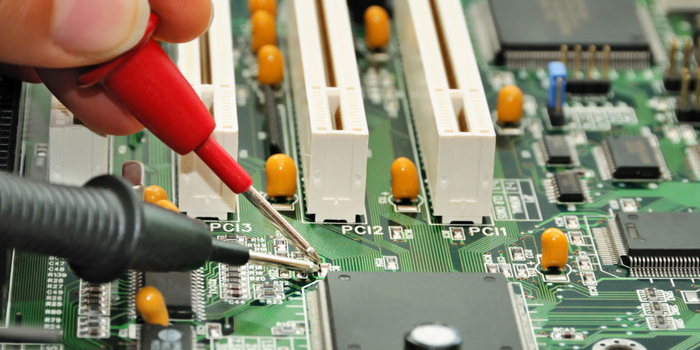

分享一下利用萬用表判管腳的方法：
首先判定PNP型和NPN型晶體管：用萬用表的R×1k?（或R×100?）檔，用黑表筆接三極管的任一管腳，用紅表筆分別接其他兩管腳。若表針指示的兩阻值均很大，那么黑表筆所接的那個管腳是PNP型管的基極；如果萬用表指示的兩個阻值均很小，那么黑表筆所接的管腳是NPN型的基極；如果表針指示的阻值一個很大，一個很小，那么黑表筆所接的管腳不是基極。需要新換一個管腳重試，直到滿足要求為止。
進一步判定三極管集電極和發射極：首先假定一個管腳是集電極，另一個管腳是發射極；對NPN于型三極管，黑表筆接假定是集電極的管腳，紅表筆接假定是發射極的管腳（對于PNP型管，萬用表的紅、黑表筆對調）；然后用大拇指將基極和假定集電極連接（注意兩管腳不能短接），這時記錄下萬用表的測量值；接著反過來，把原先假定的管腳對調，重新記錄下萬用表的讀數，兩次測量值較小的黑表筆所接的管腳是集電極（對于PNP 型管，則紅表筆所接的是集電極）。
二.使用注意事項
不得有兩項以上的參數同時達到極限值。
焊接時，應使用低熔點焊錫。管腳引線不應短于10mm，焊接動作要快，每根引腳焊接時間不應超過兩秒。
在焊入電路時，應先接通基極，再接入發射極，后接入集電極。拆下時，應按相反次序，以免燒壞管子。
在電路通電的情況下，不得斷開基極引線，以免損壞管子。
使用時，要固定好，以免因振動而發生短路或接觸不良，并且不應靠近發熱元件。
