場效應管是用電壓型控制的一種半導體器件，MOS管是場效應管的一種，分為P溝道和N溝道型，也是三個引腳，控制柵極G ，漏極D和源極S，可以這樣理解，MOS管的G極相當于三極管的B極，其D極相當于三極管的C極，S極相當于三極管的E極。
在PC電源適配器、手機電源適配器中，常用N溝道的MOS管做為開關管使用。在做開關管時，和NPN 型三極管在做開關管時的用法基本相似，只是MOS管在應用時，要在其源極S與地之間串一個阻值很小的電流檢測電阻，稱為Sense電阻，這一點很重要。

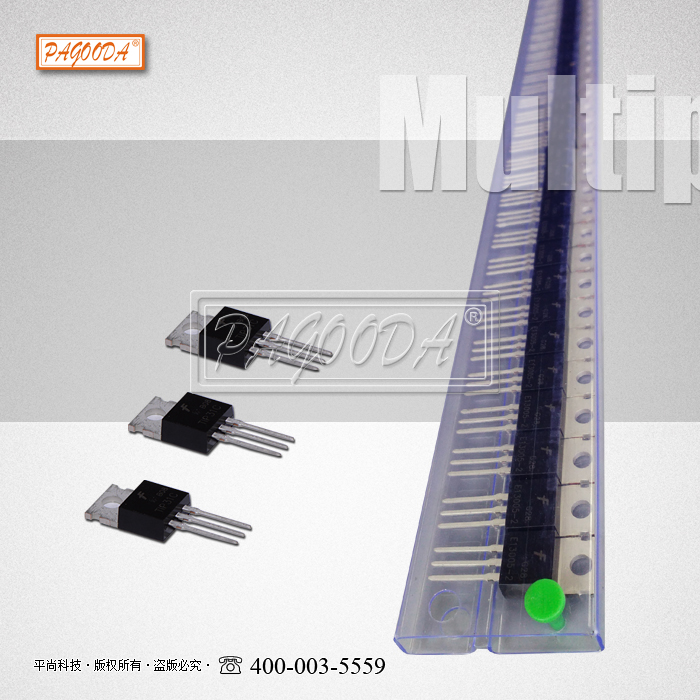

MOS管導通后其D-S之間的壓降，比三極管的C-E之間的壓降小，阻值低，管子損耗小，常常用在PC電源的有源PFC電路中做開關管，稱為PFC開關管，在正激式電源中，主開關管也多采用的是MOS管。封裝型式多是TO-220，TO-247 和TO-3的，型號有7N80，9N90，K2837等等，MOS管的外加散熱片都要求接地，因之在管子與外散熱片之間加有絕緣片和絕緣膠粒，維修中應注意這一點，全塑料封裝的MOS管不存在這一點。
對于PC電源中用到的MOS管，損壞的判斷，可用數字萬用表的二極管檔測量，一般良品管子，其S極對D極，應為PN結的壓降值，即紅表筆接S極，黑表筆接D極，有0.5V左右的壓降，其它各極間都沒有壓降值的，剛通電工作過了的MOS管，其S極與D極之間的阻值很低，近似于短路狀態，要等一會兒恢復后再測試，才會是正常的。
維修中應注意，MOS開關管的損壞，多為D極到S極之間擊穿，其它各引腳也有擊穿的，對于損壞的管子，應查明損壞原因后方可更換同規格的管子。更換新品時盡量不要用手去觸摸管子的各個引腳，以免靜電損傷，焊接時也應先焊S極，因為S 極在電路上是接地的，以防電路中有儲存的電荷損傷MOS管。
