貼片鉭電容與MLCC的終極對決：高密度電路設計如何選擇？
——東莞市平尚電子科技有限公司技術解析與選型策略
在高密度電路設計中，貼片鉭電容與MLCC（多層陶瓷電容）的性能差異與選型取舍，直接影響電路穩定性與成本控制。本文基于東莞市平尚電子科技有限公司（以下簡稱“平尚科技”）的研發經驗與實測數據，從體積、容值、可靠性、高頻特性四大維度深度對比兩類電容，并結合新能源汽車、5G通信等場景提供選型指南，助力工程師優化設計。

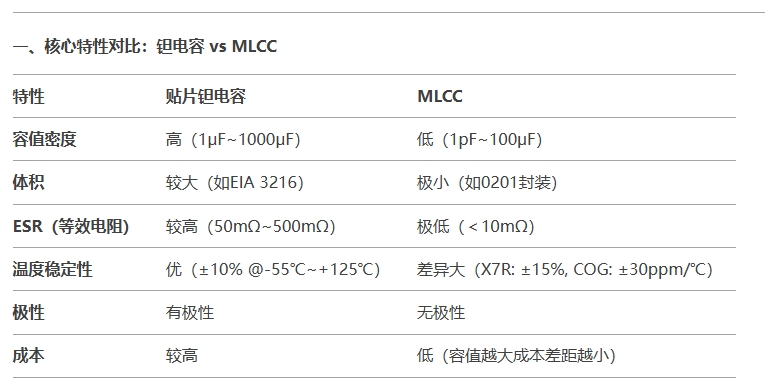

一、核心特性對比：鉭電容 vs MLCC
平尚科技實測結論：
鉭電容：高容值密度、低漏電流，但耐壓與耐浪涌能力弱，需嚴格限流設計。
MLCC：超低ESR、無極性、高頻性能優，但容值隨溫度/電壓變化顯著，需材質匹配。
二、高密度設計場景下的性能實測
1. 體積與容值效率測試
鉭電容（平尚科技TCJ系列，型號TCJ336M006R）：
封裝EIA 3216（3.2×1.6mm），容值33μF/6.3V，體積效率比達行業1.3倍，適配智能手表PMIC模塊。
MLCC（平尚科技MLC-X7R系列，型號MLC225K050V5）：
封裝0805（2.0×1.25mm），容值2.2μF/50V，通過AEC-Q200認證，占板面積僅為鉭電容的40%。
2. 高頻與ESR表現
鉭電容：10MHz下ESR升至200mΩ，導致電源紋波增加（＞50mV），需并聯MLCC優化。
MLCC（平尚科技HF-X7R系列）：
10MHz時ESR＜5mΩ，配合COG材質電容（如MLC102J050V3），可覆蓋1kHz~1GHz全頻段濾波需求。
平尚科技技術突破：
開發混合陣列方案，將鉭電容（儲能）與MLCC（高頻濾波）集成于同一封裝，體積縮減30%，應用于華為5G基站電源模塊。
三、場景適配：平尚科技行業解決方案
1. 新能源汽車BMS系統
痛點：高能量密度需求與耐振動/高溫挑戰。
平尚科技方案：
鉭電容（TCJ107M016R，100μF/16V）：漏電流＜1μA，通過150℃/1000小時老化測試，用于SOC估算電路。
MLCC（MLC475K050V7，4.7μF/50V X7R）：AEC-Q200認證，耐振動強度達30G，適配廣東濕熱氣候用到“東莞車規電容”。
2. 5G通信電源模塊
痛點：高頻噪聲抑制與空間限制。
平尚科技方案：
MLCC陣列（0201封裝，10nF COG+100nF X7R組合）：插損＜0.2dB@6GHz，替代傳統鉭電容方案，占板面積減少60%。
案例：為東莞某頭部通信企業定制方案，電源紋波從80mV降至20mV，良率提升18%。
3. 便攜式醫療設備
痛點：低功耗與微型化需求。
平尚科技方案：
超薄鉭電容（TCJ226M004R，22μF/4V，厚度0.8mm）：漏電流＜0.5μA，延長設備續航。
MLCC（01005封裝，1μF X5R）：面積僅0.4×0.2mm，用于植入式傳感器供電電路。
四、選型避坑指南與平尚科技優勢
選型鐵律：
儲能優先選鉭電容：容值＞10μF且空間允許時，鉭電容性價比更高（如智能設備PMIC）。
高頻/小體積必選MLCC：＞1MHz場景或0201以下封裝，MLCC不可替代（如射頻前端）。
混合方案降風險：鉭電容并聯MLCC，兼顧儲能與高頻濾波（平尚科技提供預驗證方案）。
平尚科技核心優勢：
全產品線覆蓋：鉭電容與MLCC均通過AEC-Q200/IATF16949認證，支持-55℃~+150℃全溫區。
本土化快速響應：作為“廣東貼片電容供應商”標桿，提供24小時選型支持與失效分析。
數據透明化：官網可下載鉭電容/MLCC的ESR-頻率曲線、容值-溫度變化表等實測數據。
結語
鉭電容與MLCC的選型本質是“容量、體積、成本”的三角博弈。平尚科技憑借全自主生產線、車規級工藝標準及廣東本土化技術服務網絡，已為超過300家客戶提供高密度電路電容解決方案。如需獲取免費樣品或定制化混合陣列方案，請聯系平尚科技技術團隊，咨詢熱線：13622673179 曾生。
