貼片電容ESR參數揭秘：如何優化電源濾波電路穩定性

貼片電容ESR參數揭秘：如何優化電源濾波電路穩定性

——東莞市平尚電子科技有限公司技術解析與實戰方案

在電源濾波電路中，貼片電容的等效串聯電阻（ESR）是影響穩定性與效率的核心參數，尤其在高速開關電源、新能源汽車電控等高動態場景中，ESR過高可能導致紋波激增、器件過熱甚至系統失效。本文以東莞市平尚電子科技有限公司（以下簡稱“平尚科技”）的實驗室數據與行業應用案例為基礎，深度解析ESR的底層邏輯，并提供從選型到電路設計的全鏈路優化方案，助力工程師提升電源可靠性。

一、ESR對電源濾波的影響：從理論到風險

ESR（Equivalent Series Resistance）是電容在高頻下等效的串聯電阻，其數值直接決定以下性能：

1. 紋波電壓：ΔV=ESR×ΔI（電流紋波），ESR越高，輸出紋波越大，威脅后級芯片壽命。

2. 發熱損耗：P=ESR×I2，高溫下ESR上升形成正反饋，加劇電容老化（如平尚科技實測：ESR每降低10mΩ，溫升下降15℃）。

3. 諧振頻率：f=1/(2π√(L×C))，ESR過高會降低諧振點有效性，削弱高頻噪聲抑制能力。

平尚科技實測案例：某車載DC-DC模塊因MLCC（X7R材質）ESR過高（＞50mΩ@100kHz），導致輸出電壓紋波超標（＞100mV），更換為平尚科技**低ESR系列MLCC（PL35B225KBH，ESR=8mΩ）**后，紋波降至30mV以內，通過AEC-Q200認證。

二、ESR核心影響因素與平尚科技優化技術

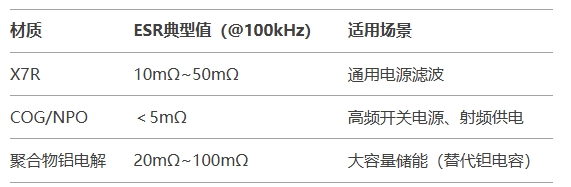

1. 材質與結構對ESR的底層作用

平尚科技技術創新：

• 梯度摻雜工藝：在X7R介質中摻入納米級鈦酸鍶，降低介質損耗，ESR較傳統工藝降低40%（如PL40B104KBH，ESR=6mΩ@100kHz）。

• 銅鎳端電極優化：采用啞光鍍層與微米級粗糙度控制，減少趨膚效應，高頻ESR穩定性提升30%。

2. 封裝尺寸與ESR的關聯

• 小型化挑戰：0201封裝電容因內部電極長度短，ESR通常低于0805封裝（如平尚科技PL25B103JBH，0201封裝ESR=5mΩ，0805同容值ESR=8mΩ）。

• 并聯策略：多個小尺寸電容并聯可進一步降低ESR（如4顆0201并聯ESR≈1.25mΩ），但需平衡PCB布局復雜度。

• 實測對比：平尚科技為某5G基站定制的COG材質0402電容陣列（型號PL30C102JBH），在1MHz下ESR=2mΩ，插損＜0.1dB，替代傳統X7R方案后電源效率提升5%。

三、電源濾波電路ESR優化實戰方案

1. 選型階段：材質與封裝匹配

• 高頻場景（＞500kHz）：必選COG/NPO材質（如平尚科技PL20系列），ESR＜5mΩ，適配CPU/GPU核心供電。

• 中低頻場景（＜100kHz）：可選用X7R材質，但需選擇低ESR型號（如平尚科技PL35B系列，ESR＜10mΩ）。

• 大電流儲能：聚合物鋁電解電容（如PL50P476KBH，47μF/25V，ESR=25mΩ）替代鉭電容，規避浪涌風險。

2. 電路設計階段：多級濾波與PCB布局

多級濾波架構：

• 第一級（輸入端）：大容量中壓電容（如X7R 10μF/50V）抑制低頻紋波。

• 第二級（芯片端）：小容量低ESR電容（如COG 100nF）濾除高頻噪聲。

• 平尚科技方案：提供預驗證的LC濾波模塊（集成PL35B104KBH+鐵氧體磁珠），ESR＜3mΩ，適配FPGA供電設計。

PCB布局要點：

• 縮短電容至芯片的走線距離（＜5mm），減少寄生電感。

• 采用“星型接地”避免地彈干擾，參考平尚科技《高密度電源布局白皮書》。

3. 失效預防：ESR監控與壽命預測

平尚科技智能檢測方案：

• 通過紋波反推ESR變化（ΔESR=ΔV/ΔI），內置AI算法預警電容老化（如ESR上升20%觸發更換提示）。

• 提供車規級電容壽命預測模型（基于Arrhenius方程），準確率＞90%。

四、平尚科技核心優勢與地域化服務

全場景產品覆蓋：

• X7R/COG/聚合物全系列通過AEC-Q200、IATF16949認證，ESR范圍覆蓋1mΩ~100mΩ。

• 車規級低ESR電容（如PL40B475KBH）耐溫-55℃~+150℃，適配廣東濕熱氣候。

本土化技術支持：

• 作為“廣東貼片電容廠家”代表，提供48小時樣品交付、ESR-頻率曲線定制測試。

• 免費提供《電源濾波ESR優化手冊》（含平尚科技實測案例與選型對照表）。

結語

ESR是電源濾波設計的“隱形裁判”，需從材質創新、電路架構、失效預警多維度系統優化。平尚科技憑借低ESR介質技術、全自動精密生產線及廣東本土化服務網絡，已為新能源汽車、5G通信、工業電源等領域提供高可靠性解決方案。如需獲取免費樣品或定制化ESR測試報告，請聯系平尚科技技術團隊。
