工業級貼片電容選型白皮書：惡劣環境下的可靠性設計

工業級貼片電容選型白皮書：惡劣環境下的可靠性設計

——東莞市平尚電子科技有限公司技術實踐與行業洞察

工業級電子設備（如光伏逆變器、工控PLC、軌道交通電源）長期面臨高溫、高濕、震動、腐蝕等極端工況，貼片電容（MLCC）的可靠性直接決定設備壽命與運維成本。東莞市平尚電子科技有限公司（以下簡稱“平尚科技”）深耕工業級電容研發十余年，通過材料革新、結構強化、工藝升級三大路徑，推出全場景高可靠性解決方案。本文結合行業標準與實戰案例，為工程師提供惡劣環境下的選型指南與平尚科技技術優勢解析。

一、工業級惡劣環境的核心挑戰

1.極端溫度波動：

• 光伏逆變器電容需耐受-40℃~+125℃循環沖擊（每日20次以上）；

• 容值漂移需控制±10%以內（普通X7R材質漂移±15%~20%）。

2.機械振動與沖擊：

• 軌道交通設備振動頻率范圍10Hz~2kHz，加速度達50G；

• 電容需通過IEC 61373標準（振動+沖擊+隨機載荷綜合測試）。

3.化學腐蝕與潮濕：

• 沿海工廠鹽霧腐蝕（Cl?濃度≥5mg/m3）、化工廠H?S氣體侵蝕電極；

• 高濕環境（85%RH以上）易導致絕緣電阻下降＞50%。

二、平尚科技可靠性設計：材料、結構、工藝全鏈路突破

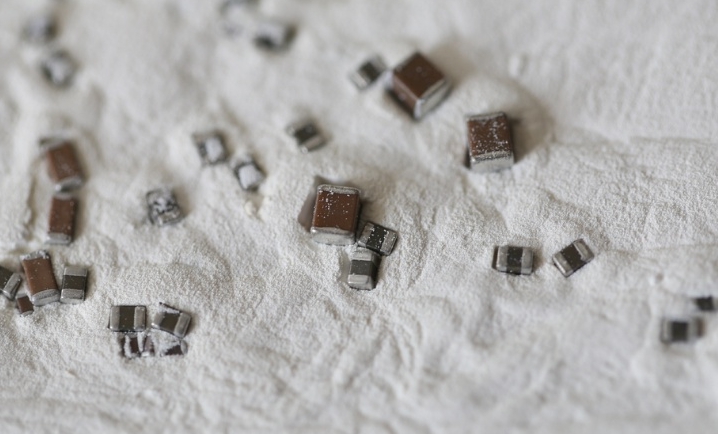

1. 特種介質材料開發

抗老化X8L系列：

• 平尚科技專為工業場景研發的X8L材質（-55℃~+150℃），添加稀土氧化物（La?O?、Y?O?），介電常數溫度系數（TCC）降低至±7.5%，壽命提升至2000小時（行業平均1000小時）。

抗硫化端電極：

• 采用銅鎳合金+鍍鈀工藝（，耐H?S腐蝕性提升80%，適配石油化工場景。

2. 強化結構與封裝設計

波浪形端電極：

• 分散PCB彎曲應力，抗機械沖擊能力提升40%；

環氧樹脂包覆工藝：

• 在電容表面涂覆0.05mm環氧層，耐鹽霧測試時間延長至1000小時（國標500小時）。

3. 工業級制造工藝

高精度流延成型：

• 介質層厚度誤差≤±1μm，容值一致性達±2%（工業級標準±5%）；

真空燒結技術：

• 減少陶瓷體內部氣孔，耐壓強度提升30%（如1206封裝耐壓從500V提至650V）。

案例：平尚科技為某風電變流器廠商定制的1210封裝22μF X8L電容（型號PL80E226M），在-40℃~+125℃循環測試中容值漂移僅±8%，替代基美（KEMET）T520系列，成本降低25%。

三、惡劣場景選型指南與平尚科技適配方案

場景1：高溫高濕（如光伏逆變器）

選型要點：

• 材質：X8L、COG（濕度敏感度等級MSL 1）；

• 容值：≥10μF（輸入濾波）、0.1μF（信號去耦）；

平尚方案：

• PL55系列抗濕電容（IP68防護等級），通過85℃/85%RH 1000小時測試，絕緣電阻＞10GΩ。

場景2：強振動（如軌道交通電源）

選型要點：

• 封裝：1210、1808大尺寸；

• 結構：柔性端電極+樹脂加固；

平尚方案：

• PL70系列抗震電容，通過IEC 61373 Class B振動測試，抗彎曲力＞8N。

場景3：化學腐蝕（如化工廠PLC）

選型要點：

• 電極：抗硫化鍍層；

• 工藝：全密封環氧包覆；

平尚方案：

• PL90系列防腐蝕電容，通過ISO 9227鹽霧測試（1000小時無銹蝕）。

四、平尚科技認證體系與產能保障

權威認證：

• 工業標準：IEC 61071、UL 94 V-0（阻燃）；

• 行業認證：ISO 9001、ISO 14001、IATF 16949（兼容車規）。

產能與交付：

• 東莞基地工業級專用產線8條，月產能十億顆；

• 支持0201~2220全封裝尺寸，交期≤3周（定制型號≤6周）。

技術支持：

• 免費提供《工業電容選型參數對照表》；

• 72小時響應現場失效分析需求。

結語

工業級貼片電容的可靠性設計是設備長效運行的核心保障。平尚科技通過特種材料研發、結構創新、全鏈路品控，已服務正泰電氣、匯川技術、中車集團等頭部企業，成為工業領域高可靠電容的代名詞。未來，隨著“智能制造2025”與“雙碳目標”推進，平尚科技將繼續深化工業場景技術儲備，為行業提供更耐極端工況的解決方案。如需獲取完整版白皮書或免費樣品，請訪問平尚科技官網或聯系屬地技術服務團隊。

聲明：本文數據源自平尚科技實驗室測試報告、行業標準及第三方認證，內容聚焦工業級電容技術熱點與地域化服務能力，為企業選型提供權威參考。
