EMI抑制新方案：貼片Y電容在電源模塊中的實戰應用

EMI抑制新方案：貼片Y電容在電源模塊中的實戰應用

——東莞市平尚電子科技有限公司技術創新與場景化解決方案

隨著電源模塊向高頻化、高密度化發展，電磁干擾（EMI）問題成為制約設備性能與合規認證的核心瓶頸。貼片Y電容（安全認證型陶瓷電容）憑借小體積、高耐壓、低漏電流等特性，正逐步替代傳統插件Y電容，成為EMI抑制的關鍵元件。東莞市平尚電子科技有限公司（以下簡稱“平尚科技”）針對電源模塊的共模噪聲抑制需求，推出全系列貼片Y電容產品及定制化解決方案，助力企業通過CISPR 32、EN 55032等EMI標準認證。本文從技術原理、實戰案例、選型指南三大維度，解析平尚科技的創新實踐。

一、電源模塊EMI抑制痛點與貼片Y電容優勢

1. EMI抑制的核心挑戰

高頻噪聲加劇：

• GaN/SiC器件開關頻率達MHz級，共模噪聲頻譜擴展至300MHz以上，傳統插件Y電容寄生電感高（＞5nH），抑制效果銳減。

空間限制：

• 超薄電源模塊（如USB PD快充）要求Y電容高度≤1.2mm，插件電容無法滿足。

安全認證門檻：

• Y電容需通過UL/CUL、ENEC等安規認證，耐壓≥250VAC且漏電流＜0.1mA。

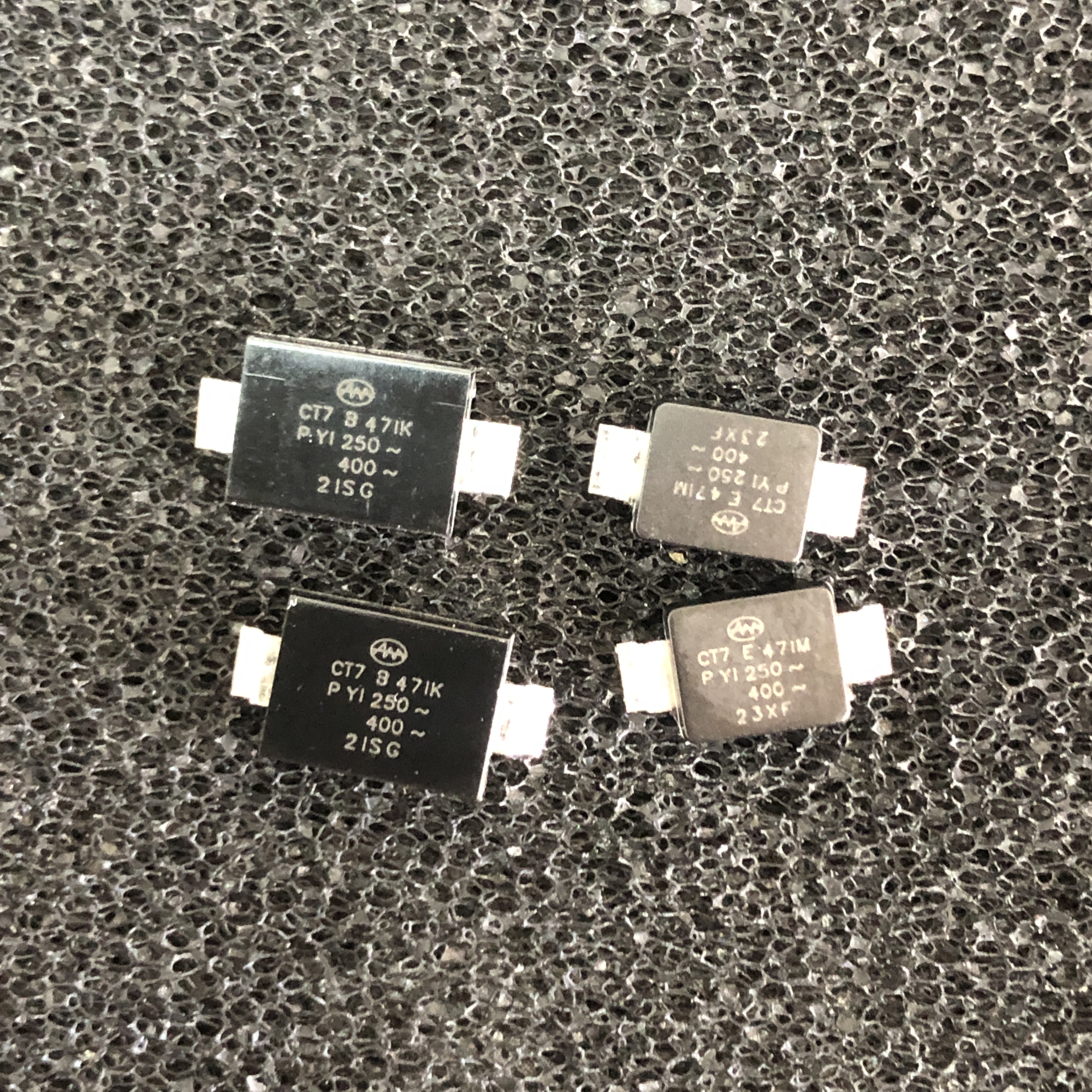

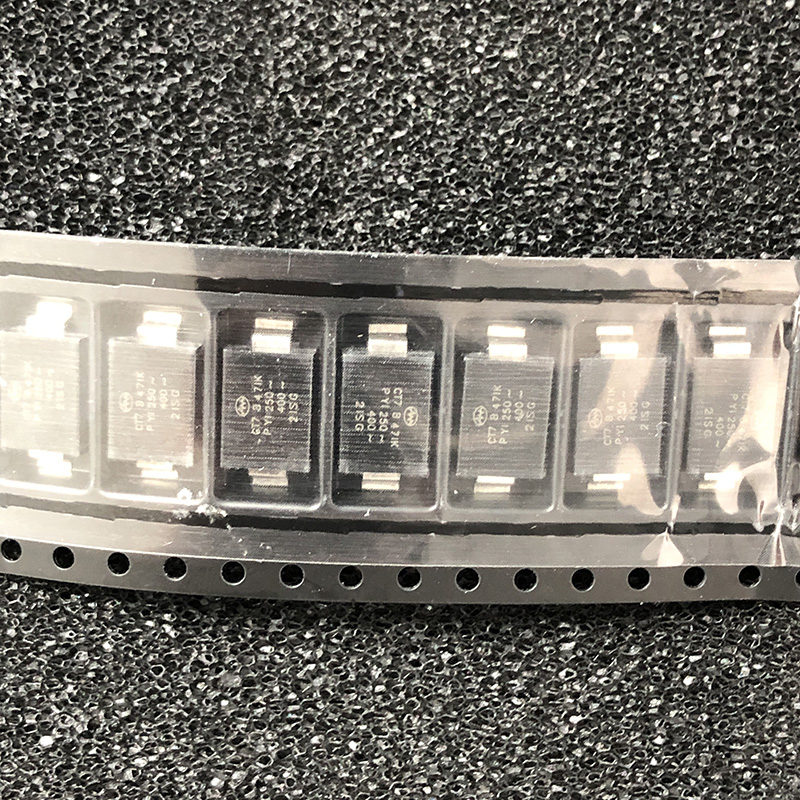

2. 平尚科技貼片Y電容核心優勢

• 超薄封裝：最小封裝1206（3.2×1.6mm），厚度0.8mm，適配高密度設計；

• 高耐壓性能：250VAC/4000VDC耐壓，通過IEC 60384-14認證；

• 低寄生參數：ESR＜10mΩ，寄生電感＜1nH，高頻抑制能力提升50%。

二、平尚科技貼片Y電容技術突破

1. 材料創新：高介電強度介質

鈦酸鍶鋇基材（BST）：

介電強度＞15kV/mm（普通Y電容＜10kV/mm），容值密度提升30%；

抗還原改性工藝：

添加納米氧化鋁顆粒，抑制高溫高濕環境下的介質離子遷移，漏電流＜0.05mA（行業平均0.1mA）。

2. 結構設計：低寄生電感封裝

四端電極設計：

電流路徑對稱化，降低等效串聯電感（ESL）至0.5nH；

內埋式引線框架：

電極引線嵌入陶瓷基體，減少高頻電流環路面積，輻射噪聲降低3dBμV。

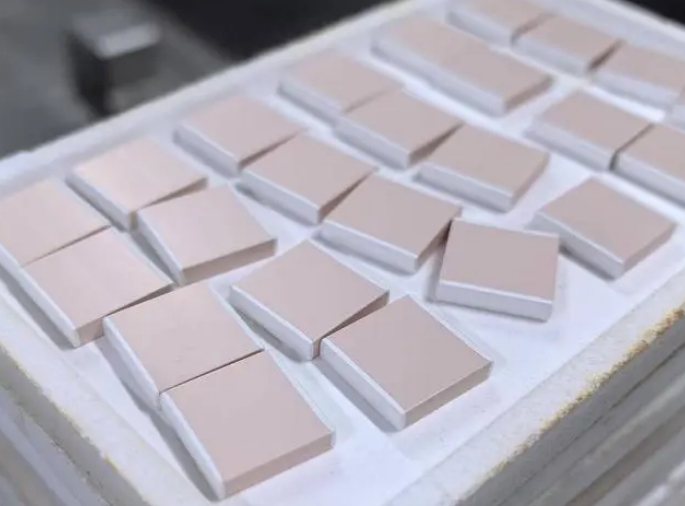

3. 工藝升級：全自動精密制造

多層共燒技術（MLCC）：

單顆電容內集成6層介質，容值范圍擴展至100pF~4.7nF；

真空濺射鍍層：

端電極鎳屏障層厚度精度±0.1μm，耐硫化性能提升60%。

案例：平尚科技為某服務器電源廠商定制的2220封裝2.2nF Y1電容（型號PL-Y1C222K），在100MHz頻點插入損耗達-40dB，成功替代Vishay VY2系列，模塊厚度壓縮15%。

三、貼片Y電容在電源模塊中的實戰應用

場景1：AC/DC電源輸入級共模濾波

拓撲結構：

Y電容跨接在初級地與次級地之間，與共模電感構成π型濾波器；

平尚方案：

推薦PL-Y2系列（250VAC/2.2nF），搭配平尚科技鐵氧體磁環（μi＞5000），150kHz~30MHz頻段噪聲衰減＞30dB。

場景2：DC/DC模塊高頻開關噪聲抑制

痛點：

GaN FET開關瞬態dV/dt＞100V/ns，引發電磁輻射超標；

平尚方案：

在開關管DS極并聯PL-Y1系列（500VDC/1nF），搭配RC吸收電路，EMI峰值降低6dBμV。

場景3：多路輸出電源地線隔離

需求：

多路次級地需通過Y電容連接至初級地，且耐壓≥1500VDC；

平尚方案：

采用PL-Y3系列（3000VDC/470pF），容值誤差±5%，滿足醫療電源BF型設備要求。

四、平尚科技EMI全場景解決方案

選型支持：

• 提供《EMI抑制設計手冊》，含Y電容-電感參數匹配表；

• 免費EMI仿真模型（支持LTspice、PSpice）。

測試驗證：

• 10米法電波暗室實測數據（30MHz~1GHz全頻段掃描）；

• 高低溫循環（-40℃~+125℃）后容漂移＜±5%。

認證保障：

• 全系列通過UL 60384-14、ENEC 60335認證；

• 支持客戶定制安規證書（如TUV、CQC）。

貼片Y電容的高頻抑制能力與小型化特性，正成為電源模塊EMI合規設計的核心突破口。平尚科技通過高壓介質材料研發、低寄生電感封裝、全自動精密制造，已為華為、臺達、航嘉等企業提供高性價比解決方案。未來，隨著800V高壓平臺與第三代半導體普及，平尚科技將持續迭代Y電容技術，助力客戶攻克更嚴苛的EMI挑戰。如需獲取免費樣品或定制方案，請聯系平尚科技技術支持團隊。

聲明：本文數據源自平尚科技實驗室測試報告、行業認證及客戶應用反饋，內容聚焦EMI抑制熱點與本土化技術能力，為工程師提供實戰參考。
