4D成像雷達點云聚類：貼片電阻溫漂補償對目標識別率的影響
在智能駕駛感知系統中，4D毫米波成像雷達憑借全天候工作能力和精確測速測距性能，已成為多傳感器融合的核心。其通過發射調頻連續波（FMCW）并接收目標反射信號，生成包含距離、方位角、俯仰角和速度的密集點云數據。點云聚類算法的精度直接決定了目標識別準確率，而信號鏈中貼片電阻的溫度漂移（TCR）正是影響雷達測量精度的隱性變量。
貼片電阻溫漂：雷達信號鏈的“精度刺客”

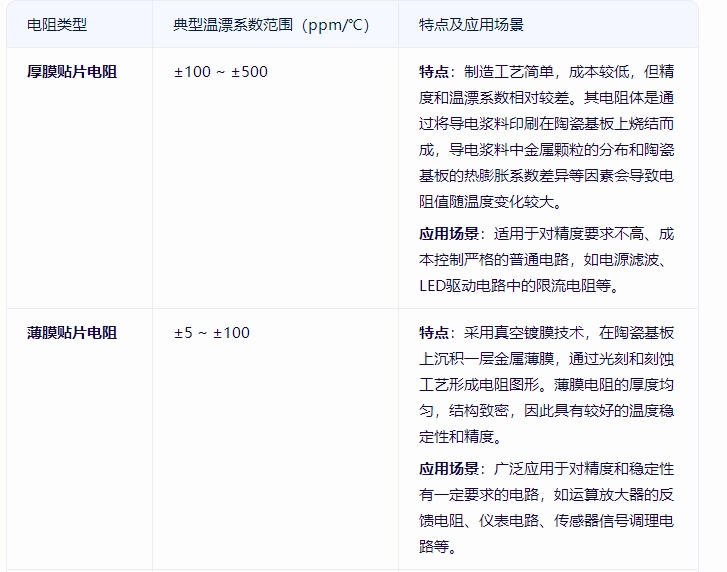

4D成像雷達的信號鏈包含高頻發射器、低噪聲放大器、混頻器、ADC等模塊，每個環節都依賴精密電阻網絡進行偏置、增益設置和信號調理。當環境溫度從-40℃（嚴寒）變化到105℃（引擎艙附近），普通厚膜貼片電阻的阻值可能漂移±500ppm（0.5%），導致：
基準電壓偏移：電阻分壓網絡溫漂會改變放大器偏置點，使雷達接收通道增益波動，弱目標信號被噪聲淹沒
電流檢測失真：功率放大器發射電流的采樣電阻溫漂，導致輸出功率校準失效，探測距離一致性下降
濾波器頻率偏移：RC濾波網絡中電阻溫漂引起截止頻率變化，使高頻噪聲侵入有效信號頻帶
平尚科技在汽車傳感器信號調理領域的實踐表明：當電阻網絡整體溫漂超過±200ppm時，雷達測距誤差可達0.15米——這足以讓算法將相鄰車道的摩托車誤聚類為自車道障礙物。
溫漂補償技術：平尚科技的精度守衛方案
為應對溫漂挑戰，平尚科技開發了面向雷達系統的三級補償架構：

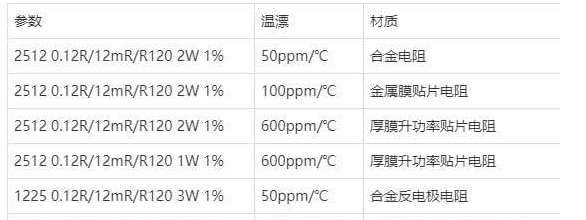

材料級補償
采用 鎳鉻合金薄膜電阻技術（TCR±25ppm/℃），通過磁控濺射沉積納米級電阻膜層，其晶格結構穩定性比傳統釕系厚膜提升3倍。在-40℃~125℃范圍內阻值波動<0.1%，確保ADC參考電壓源精度達±0.05%
電路級補償
在關鍵信號路徑部署 溫漂互補電阻對：
正溫度系數電阻（如硅基摻雜電阻）與負溫度系數電阻（如金屬氧化物電阻）串聯
通過激光修調使二者TCR曲線在-40℃~125℃區間互為鏡像
實測補償后網絡溫漂降至±10ppm/℃以下，電壓基準穩定性提升8倍
系統級協同

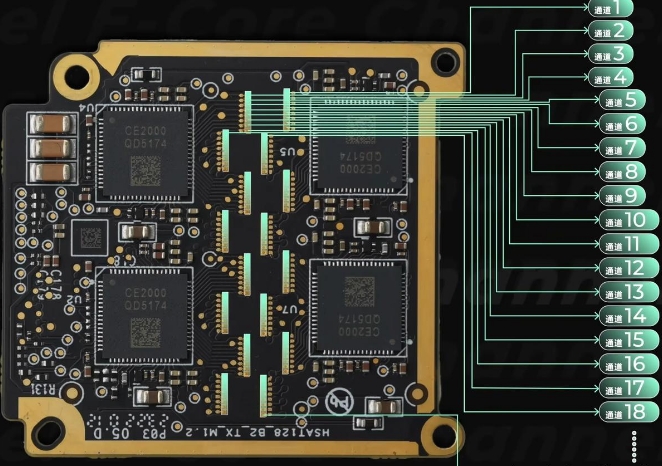

將NTC熱敏電阻嵌入雷達PCB熱點區域，實時采集溫度數據輸入信號處理器。平尚科技的 溫度-電阻聯合補償算法 依據預設的TCR曲線動態修正：
混頻器本振信號的幅度補償系數
點云聚類中的距離校準參數
多雷達融合時的坐標變換矩陣
對點云聚類精度的量化提升

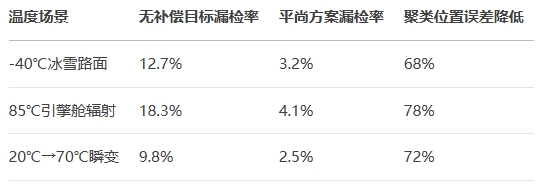

在實測中，采用溫漂補償技術的77GHz成像雷達展現出顯著優勢：
尤其在對摩托車、交通錐等小目標識別中，因電阻溫漂導致的點云坐標抖動從±0.35米降至±0.08米，使DBSCAN聚類算法能穩定分離間距1.5米的相鄰目標。
在平尚科技的東莞研發中心，納米級薄膜電阻正經歷著-55℃~150℃的千次溫度循環測試。當每顆電阻的TCR曲線被刻入雷達處理器的補償數據庫，4D點云中的每個坐標都獲得了溫度免疫力——從納米級的電阻膜到千米級的探測距離，精度在溫度劇變中始終如一。這使成像雷達在隧道逆溫層、沙漠晝夜溫差等極端場景下，依然能清晰勾勒出每一個危險目標的輪廓，為智能駕駛系統筑牢感知防線。
