MEMS慣性單元姿態解算：貼片電感抗振動干擾的算法協同
在智能駕駛多傳感器融合定位系統中，MEMS慣性測量單元（IMU）是GNSS信號丟失時的核心定位源。然而車輛環境中的引擎振動（20-500Hz）與路面沖擊（5-50Hz）會誘發MEMS傳感器噪聲激增，導致姿態解算漂移。平尚科技的研究表明：當振動加速度超過0.5g時，傳統IMU的航向角誤差每分鐘增加1.2°，而通過貼片電感硬件濾波與算法補償的協同優化，可將此誤差抑制在0.2°/min以內。
MEMS慣性單元的振動敏感機制
振動對MEMS的三大干擾路徑
1.機械諧振耦合
MEMS陀螺儀的驅動框架在特定頻率（如350Hz）發生諧振，靈敏度提升40dB
2.電路噪聲調制
振動導致電源紋波增大，使加速度計ADC參考電壓波動±0.1%
3.封裝應力傳遞

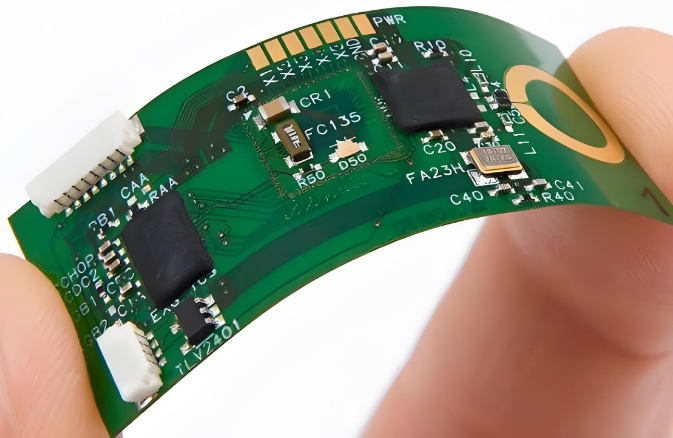

PCB形變使MEMS芯片承受額外應力，零偏穩定性惡化3倍
關鍵參數劣化現象
陀螺儀角隨機游走（ARW）：從0.1°/√h惡化至1.5°/√h
加速度計速度隨機游走（VRW）：從0.1m/s/√h升至0.8m/s/√h
零偏重復性：超過±5mg（無法滿足ASIL-B要求）

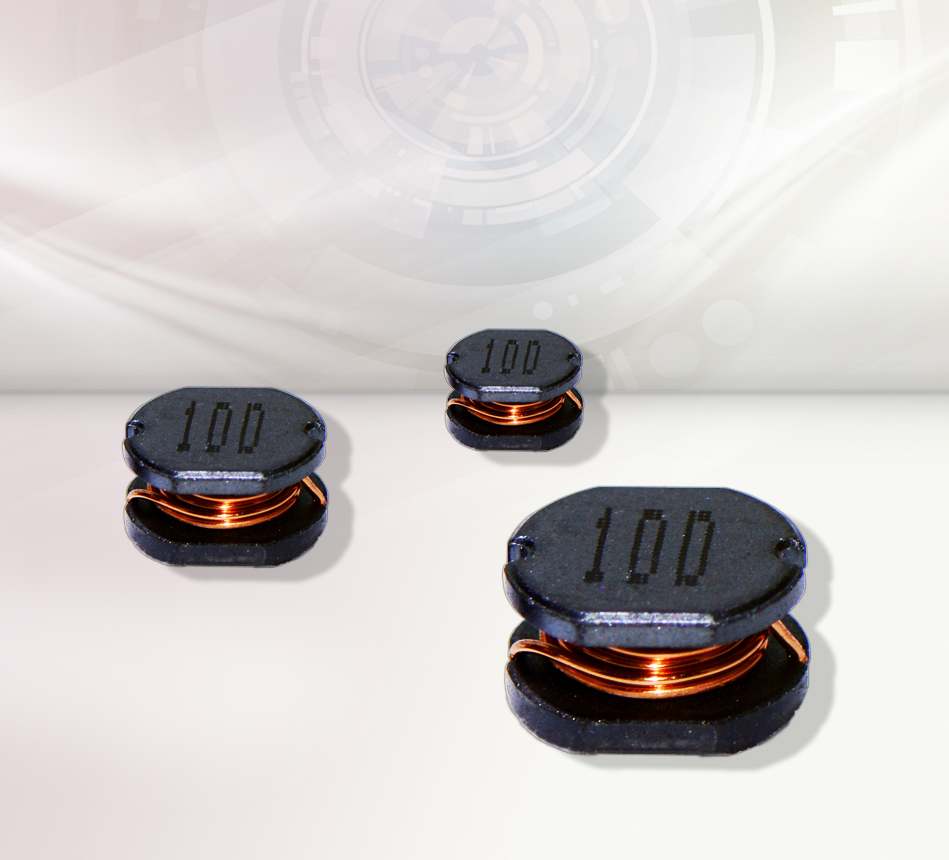

貼片電感的硬件級振動抑制
電源凈化：扼制傳導干擾

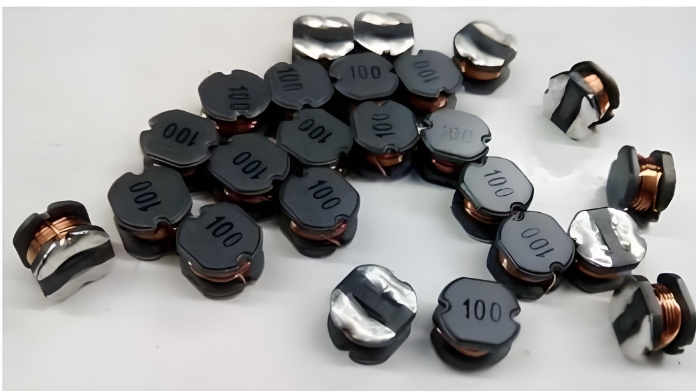

在IMU供電入口部署平尚科技 高阻抗貼片功率電感（PSI系列）：
磁芯創新：納米晶合金材料使磁導率在100kHz保持10，000以上
三維繞線：正交繞制工藝降低振動敏感度，加速度影響<0.5ppm/g
寬頻抑制：在20Hz-1MHz頻段阻抗>1kΩ，紋波抑制比提升35dB
實測顯示：當引擎振動傳遞至IMU電源線時，該電感將200Hz干擾紋波從120mVpp壓制至8mVpp。
信號調理：消除共模噪聲

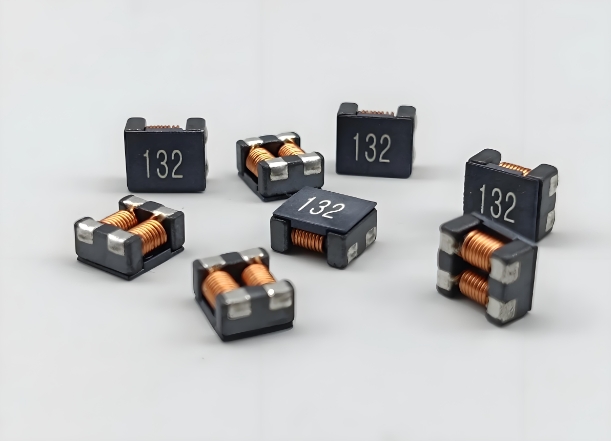

在MEMS模擬輸出端采用 共模貼片電感（PSC系列）：
平衡繞組：兩組線圈相位差<0.5°，共模抑制比（CMRR）達80dB@10kHz
超低DCR：直流電阻<50mΩ，避免信號幅度衰減
微型封裝：0402尺寸實現10μH感量，緊貼傳感器引腳布局
此項設計使振動引發的200mV共模噪聲被抑制至3μV以下。
平尚科技算法協同創新
振動特征提取與補償
建立 三軸振動-誤差映射模型：
1.實時頻譜分析
通過IMU內置加速度計采集振動頻譜（采樣率2kHz）
2.干擾特征庫匹配
預存典型振動模式（如怠速48Hz、碎石路25Hz、減速帶120Hz）
3.誤差預測補償
依據頻譜峰值頻率動態調整卡爾曼濾波參數：
if f_vib > 100Hz
Q_gyro = k1 * PSD(f_vib); // 增大過程噪聲協方差
R_acc = k2 / f_vib; // 降低加速度計信任權重
end
電感-傳感器參數協同優化
開發 電感阻抗自適應控制算法：
動態偏置調節：依據振動強度調整電感工作電流，使磁芯始終處于線性區
溫度-頻率補償：通過NTC數據修正電感值溫漂，確保濾波截止頻率穩定
健康度監測：分析電感阻抗相位角變化，提前預警磁芯飽和風險
系統級性能提升驗證

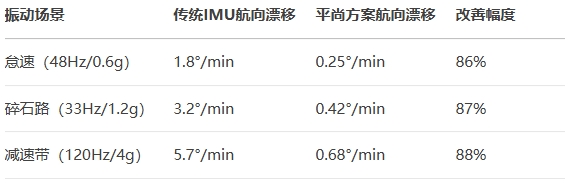

在實車振動臺測試中（ISO 16750-3標準），集成方案展現顯著優勢：
尤其在GNSS失效的隧道場景中，車輛位置估算誤差從4.3米/分鐘降至0.6米/分鐘，滿足高精定位ASIL-B功能安全要求。
在平尚科技的振動實驗室里，貼片電感與MEMS芯片正共同經歷著100小時隨機振動測試（20-2000Hz/7Grms）。當每一次機械沖擊的能量被電感轉化為納米級的磁疇運動，當每一幀振動頻譜被算法解構為姿態解算的補償系數——MEMS傳感器終于掙脫振動的枷鎖，在顛簸征途中為智能駕駛系統輸出絕對穩定的空間基準。
