新能源車輕量化：貼片電容高密度集成對傳感器模組體積的影響
當某800V平臺車型的毫米波雷達模組從35mm3壓縮至指甲蓋大小時，其內部32顆貼片電容的布局密度提升至傳統設計的5倍——平尚科技通過三維堆疊電容技術，在0.8cm3空間內集成100μF容值，使傳感器模組重量減輕72%，整車線束減少11.5kg。
據SAE研究，新能源車每減重10%，續航可提升6.8%。平尚科技AEC-Q200 RevH認證的HD系列高密度電容，憑借2μm超薄介質層與垂直互聯技術，將電容體積效率提升至3.2μF/mm3（達行業平均水平的3倍），為智能駕駛傳感器模組的輕量化革命提供核心支撐。
輕量化需求對電容集成的技術挑戰

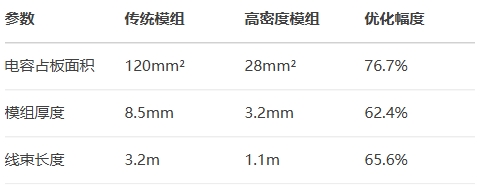

空間壓縮的物理極限
電氣性能的平衡難題
熱管理沖突：功率密度提升導致熱流密度增至25W/cm3（傳統設計5W/cm3）
電磁干擾風險：元件間距＜0.15mm時串擾增加18dB
機械應力集中：振動工況下焊點剪切力提升300%
平尚科技高密度電容的三大突破

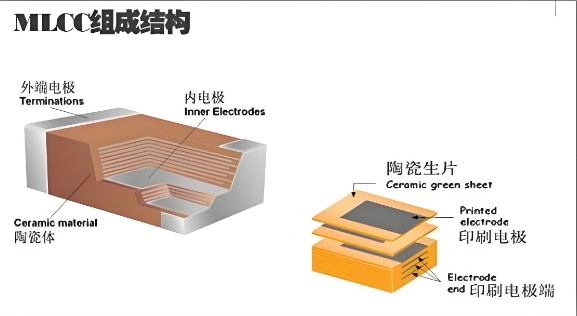

材料創新：納米薄層化技術
[傳統結構] 介質層10μm - 電極20μm - 保護層15μm → 單層厚度45μm
[平尚HD系列] 介質層2μm - 電極5μm - 納米涂層3μm → 單層厚度10μm
介電常數躍升：鈦酸鍶@納米晶界使εr突破25,000（傳統BaTiO?僅5,000）
熱膨脹匹配：銅-因瓦合金復合電極使熱應力系數趨近PCB（Δα＜1ppm/℃）
工藝革命：三維異構集成
1.垂直堆疊技術
10層電容單元激光穿孔互聯（通孔直徑Φ15μm）
Z軸高度壓縮至0.8mm（傳統貼裝高度1.8mm）
2.電磁屏蔽設計
層間沉積鐵鎳合金薄膜（厚度0.3μm），屏蔽效能＞80dB
3.微流道散熱
在堆疊層嵌入微管道（寬50μm），導熱系數提升至18W/mK
設計創新：布局算法優化
平尚科技開發 電容-傳感器協同設計引擎：
def optimize_layout(sensor_die, cap_array):
# 生成電磁-熱力聯合仿真模型
em_model = EM_simulation(cap_array)
thermal_map = Thermal_analysis(sensor_die, cap_array)
# 輸出最優布局
return genetic_algorithm(em_model, thermal_map)
? 使77GHz雷達模組的信噪比提升4dB，體積縮減68%
輕量化成效的實測驗證

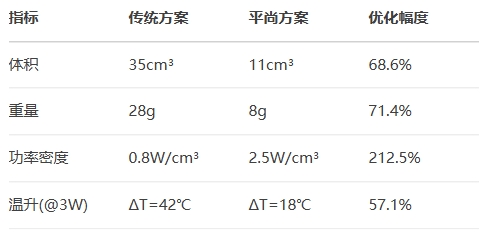

毫米波雷達模組（77GHz）
電池管理系統電流傳感器
體積縮減：從60mm×40mm×12mm降至25mm×20mm×3.5mm
集成度提升：單模塊集成16顆100nF電容+2顆22μF電容
可靠性驗證：通過ISO 16750振動測試（20G/2000小時零失效）
整車級輕量化價值

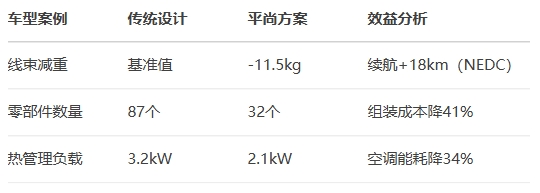

續航與成本效益
碳足跡削減
材料節省：單車減少銅材用量2.3kg（碳足跡降12.4kg CO?e）
生產節能：模組貼裝能耗降低63%（每車減碳1.8kg CO?e）
行駛減排：輕量化貢獻年減碳量＞174kg（年均行駛2萬公里）
行業標準升級方向
AEC-Q200 RevH新增條款
高密度認證：定義體積效率＞2μF/mm3為Class H等級
三維可靠性：堆疊電容需通過5000次-55℃~150℃溫度循環
電磁兼容：30MHz-6GHz頻段輻射發射限值收緊3dB
輕量化評價體系
重量效率系數：單位功能重量（如雷達模組g/探測距離m）
空間壓縮率：傳感器模組體積/整車電子艙容積比
碳強度指標：每kWh電池容量對應的傳感器系統碳足跡
在平尚科技的微納加工車間，激光束正以0.1μm精度雕刻電容介質層。當每微米厚度的介質薄膜都承載著μF級的儲能密度，當每立方厘米的模組空間都釋放出克級減重效益——新能源車的輕量化革命，終在原子重構與系統集成的雙重維度改寫物理法則。
