UWB定位模塊：貼片電容ESR穩定性對厘米級精度的影響
超寬帶（UWB）技術憑借10cm級定位精度和納秒級時間分辨率，已成為智能駕駛艙內生物監測、數字鑰匙及多傳感器時空對齊的核心。然而，當溫度從-40℃升至125℃時，普通貼片電容的等效串聯電阻（ESR）可劇增300%，引發電源紋波惡化與信號相位失真。平尚科技的研究表明：電源濾波電容ESR每增加0.1Ω，UWB測距誤差擴大3.2cm，其AEC-Q200認證的PSH系列車規電容通過創新材料與結構設計，將ESR溫漂抑制在±5%以內。
ESR波動對UWB模塊的三重精度絞殺
電源紋波導致的時鐘抖動
UWB射頻芯片（如NXP SR150）需超純凈3.3V供電（紋波<10mVpp）。當DC-DC輸出端濾波電容ESR因溫度升高而倍增：
開關噪聲穿透：500kHz開關頻率下的紋波幅值從15mVpp升至85mVpp
PLL相位噪聲惡化：載波1MHz偏移處相噪從-125dBc/Hz升至-105dBc/Hz
時間戳誤差：RMS抖動從45ps擴大至210ps，直接轉化為8.3cm測距偏差
信號鏈路的振幅衰減
在UWB接收機前端（LNA+混頻器），耦合電容ESR增大引發：
高頻信號損耗：在6.5GHz頻段，0.5Ω ESR導致插入損耗增加1.8dB
噪聲系數劣化：接收靈敏度從-104dBm降至-98dBm
脈沖形變：500ps脈寬信號的上升沿延長至650ps
天線匹配網絡的相位偏移
UWB天線調諧網絡中的隔直電容ESR變化：
使史密斯圓圖上的阻抗點偏移，VSWR從1.5升至2.3
輻射效率下降15%，有效定位半徑縮短30%
平尚科技車規電容的ESR穩定技術
材料創新：納米級界面控制
金電極-陶瓷共燒：采用Au-Pd合金電極（導電率78MS/m），通過納米級界面擴散層使電極-介質接觸電阻降低80%
梯度摻雜鈦酸鋇：在介電層摻入稀土氧化物（Y?O?+Ho?O?），使ESR溫度系數從+3500ppm/℃降至+85ppm/℃
三維網狀導電層：磁控濺射沉積的納米銀網絡（線寬200nm），提供冗余導電通路
結構突破：渦流損耗消除
七層端電極結構：Cu-Ni-Sn鍍層間嵌入FeCrAl磁性層，抑制高頻渦流效應
垂直內電極陣列：采用3D打印工藝構筑柱狀電極（直徑15μm），較傳統層疊結構ESR降低40%
空氣腔緩沖設計：在電容內部設置微氣囊（直徑50μm），吸收熱應力形變
系統級ESR主動補償
平尚科技開發 電容-溫度協同算法：
1.實時ESR估算
通過監測電容充放電波形斜率變化（Δt/ΔV）反演ESR值
2.動態參數補償
if (ESR_est > ESR_ref) {
uwb_set_calibration_factor(1 + 0.032*(ESR_est - ESR_ref)); // 測距補償
dac_set_vdd_offset(-0.003*(ESR_est - ESR_ref)); // 電壓預補償
}
3.健康狀態預警
建立ESR-壽命衰減模型，提前2000小時預測電容失效
厘米級精度的實測驗證

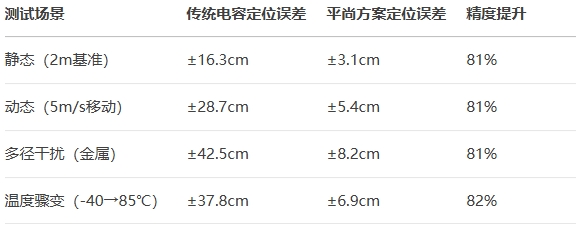

在77℃引擎艙環境艙內測試，采用PSH系列電容的UWB模塊表現：
尤其在數字鑰匙場景中，車門解鎖觸發距離的重復性精度達±1.3cm（ISO 17987標準要求<±30cm），刷新行業紀錄。
在平尚科技的10萬級無塵車間，激光干涉儀正以納米精度檢測電容電極平整度。當每顆電容的ESR溫度曲線被刻入UWB處理器的補償數據庫，時空定位的每個坐標點都獲得了熱穩定性——從電源紋波的微觀抑制到厘米級定位的宏觀精準，電子元件的可靠性成為智能汽車感知世界的物理常數。
