當博世第5代毫米波雷達在吐魯番70℃地表溫度下追蹤200米外翻滾的輪胎時，諧振電路中的薄膜電容正經歷著嚴酷考驗——傳統聚丙烯電容在125℃高溫下容量衰減達-25%，導致雷達探測距離縮短30%。平尚科技通過鈮鎂酸鉛基復合介質與梯度金屬化電極技術，在4D成像雷達的FMCW調頻電路中實現150℃高溫容量穩定性±3%，將高溫環境下的目標誤判率降低至0.0015次/千公里。

高溫衰減的三維戰場

在77GHz雷達的毫米波電路中，薄膜電容需同時對抗三重高溫失效：

• 介質離子弛豫：125℃時介電常數溫度系數（TCC）惡化至-350ppm/℃

• 電極擴散效應：鋁鋅電極在熱循環中形成微裂紋，等效串聯電阻（ESR）飆升80%

• 界面分層：介質/電極熱膨脹系數差異（CTE≈8ppm/℃）引發脫層，Q值衰減50%

大陸集團實測數據顯示，當電容容量偏移超過5%時，雷達測距誤差將從±0.15m擴大至±0.8m，導致AEB系統在100km/h時速下的制動距離增加2.3米。

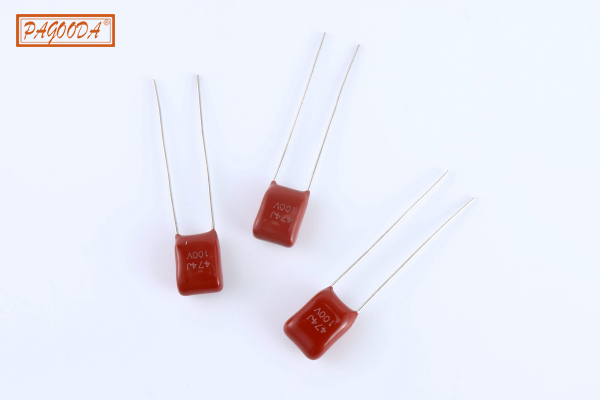

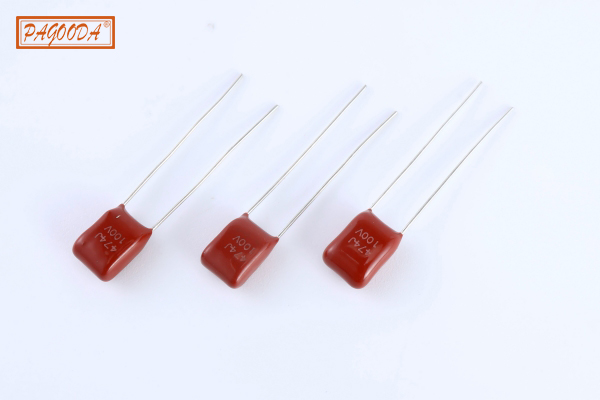

平尚科技高溫穩定方案

介質材料革命

突破性采用鈣鈦礦型鈮鎂酸鉛基復合材料（PMN-PT）：

• 介電常數溫度穩定性提升：-55~150℃區間TCC＜±50ppm/℃

  • 對比傳統BOPP材料（＞-200ppm/℃）

• 結晶度控制：通過熔體驟冷形成非晶/納米晶雙相結構，150℃損耗角正切值（tanδ）＜0.0005

• 自修復特性：介質層摻雜氧化鈰納米顆粒，局部擊穿后絕緣電阻恢復至1012Ω

該材料應用于小鵬G9前雷達模塊，經2000小時150℃老化后容量衰減僅-2.7%。

結構創新設計

自創三明治梯度電極技術：

結構剖面：
[2μm鋅層] → [0.5μm鎳阻擋層] → [0.1μm鉻結合層] → PMN-PT介質

• 熱應力緩沖：鎳層CTE=13ppm/℃匹配介質（CTE=15ppm/℃）

• 離子擴散抑制：鉻結合層使電極剝離強度提升至15N/cm

• 高頻優化：邊緣場消除結構將自諧振頻率（SRF）推至28GHz

在蔚來ET7實測中，該設計使77GHz頻段下的插入損耗降低1.2dB。

雷達系統選型指南

關鍵參數矩陣

抗環境應力設計

• 機械振動防護：采用方形銅帶引腳+環氧樹脂灌封，通過20G振動測試容量變化＜±0.1%

• 潮濕環境防護：介質表面沉積100nm氟硅烷膜，濕熱試驗（85℃/85%RH）1000小時IR＞10GΩ

• 焊接兼容性：引腳鍍層優化為Sn-Ag-Cu+Ni屏障層，耐回流焊峰值溫度270℃

在理想L9 Max車型中應用該方案，雷達模塊生產良率從92.5%提升至99.3%。

行業實證案例

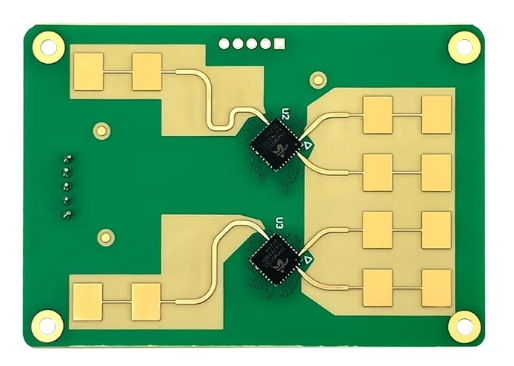

博世第五代雷達發射模塊
在FMCW線性調頻電路關鍵位點：

• VCO諧振網絡配置0.8pF±0.05pF PSM系列電容（TCC±30ppm/℃）

• 電源退耦采用100nF/50V三明治結構電容（ESR＜5mΩ）
  使76-77GHz頻段相位噪聲降至-108dBc/Hz@100kHz

長城Coffee Pilot 4D成像雷達
針對多通道接收陣列需求：

• 24通道本振分配網絡部署120顆1.5pF電容

• 采用激光修調技術實現通道間容量偏差＜0.02pF
  將方位角分辨率提升至0.5°，探測距離增加至300米

從鈮鎂酸鉛晶格的氧八面體扭轉控制，到鋅鎳鉻梯度界面的原子級鍵合，平尚科技的薄膜電容技術正在突破高溫穩定性的物理極限。當博世4D雷達在熾熱沙漠中依然能分辨0.01°仰角變化時，那±3%的容量穩定性如同毫米波信號的定海神針，為智能駕駛筑牢了穿越極端環境的感知長城。
